Thông tin chi tiết sản phẩm:
|
| Gói thiết bị: | Bướm/ĐẾN | bước sóng: | L2(1295.56/1300.05/...) |
|---|---|---|---|
| Băng thông @3 dB: | ＜ 0,1nm | Băng thông @20 dB: | ＜ 0,5nm |
| Ổn định công suất đầu ra (15 phút): | ≤ ± 0,01 dB | SMSR: | ＞ 40dB |
| Làm nổi bật: | Nguồn laser có thể điều chỉnh đa kênh UC,Nguồn sáng LanWDM 1,0nm |
||

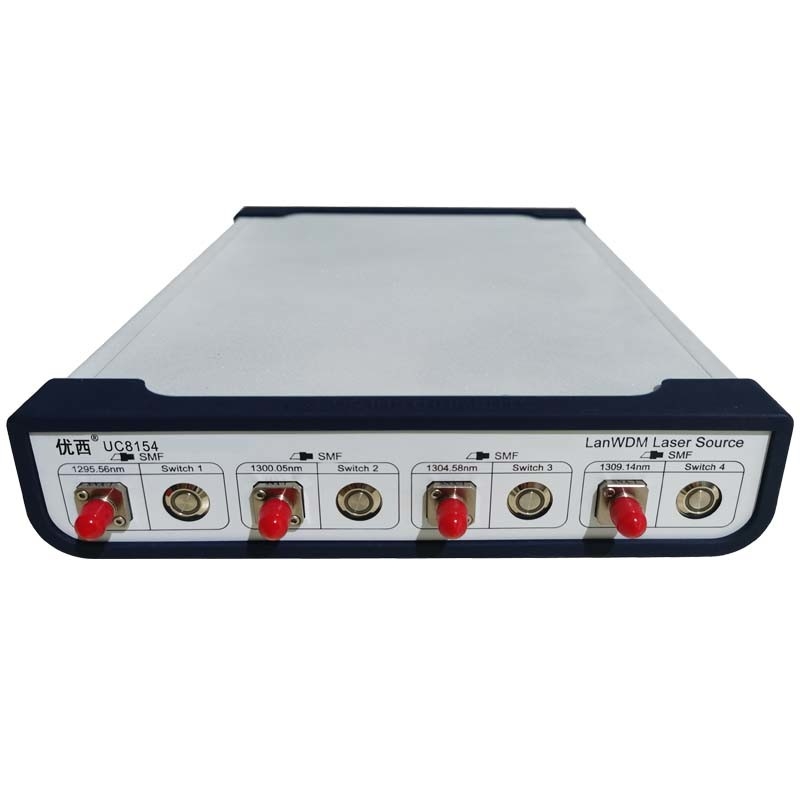

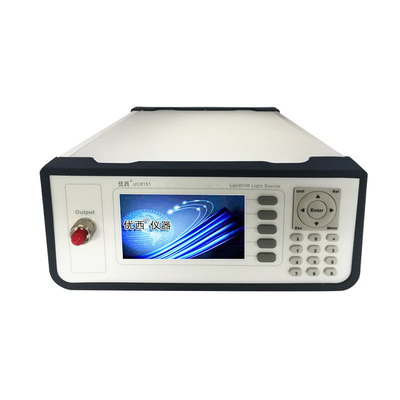

U8151/8154Nhiều kênh LanWDM Nguồn ánh sáng Độ chính xác bước sóng 1.0nm Tính ổn định 0.01dB
Nguồn ánh sáng LANWDM có thể được sử dụng cho các thiết bị WDM CWDM, thiết bị DWDM WDM chính xác cao, thiết bị AWG, thiết bị PLC dẫn sóng quang học phẳng,bộ khuếch đại quang EDFA và các đo lường và ứng dụng sợi quang quang chung khác, đặc biệt phù hợp với các bộ ghép và các thành phần PLC dẫn sóng quang planar để kiểm tra sản xuất hàng loạt.
Tóm lại, các thông số kỹ thuật của các mô hình sản phẩm khác nhau được mô tả dưới dạng bảng phân biệt như sau:
| Mô hình vàhậu tố | 8154-L1TP | 8154-L1BP | 8154-L2BP | 8154-L2BV | 8151-L1TP | 8151-L2BP | 8151-L2BV |
| bước sóngL1 ((1271 / 91/...) | √ | √ | √ | ||||
| bước sóngL2 ((1295 / 00/...) | √ | √ | √ | √ | |||
| Gói thiết bị đồng trục | √ | √ | |||||
| Bao gồm thiết bị bướm | √ | √ | √ | √ | √ | ||
| Bốn bước sóng được chia thành bốn kênh đầu ra | √ | √ | √ | √ | |||
|
Bốn bước sóng và bốn trong một đầu ra |
√ | √ | √ | ||||
|
Bốn bước sóng cùng công suất đầu ra |
√ | √ | √ | √ | √ | ||
|
Sản lượng có thể điều chỉnh bốn bước sóng |
√ | √ |
Thông số kỹ thuật
| Mô hình | 8154-L1TP/8151-L1TP | 8154-L1BP/V/ 8151-L1BP/V | 8154-L2BP/V/8151-L2BP/V | |
| Bao gồm thiết bị | TO | Bướm | ||
| Độ dài sóng | L1 ((1271/1291/1311/1331) | L2 ((1295.56/1300.05/...) | ||
| Độ chính xác bước sóng | ± 1,0 nm | ± 0,5 nm | ||
| Năng lượng đầu ra | ≥ 1,0mW | ≥ 8,0mW | ||
| Loại kết nối | FC/APC (Các bộ điều hợp khác có thể được tùy chỉnh) | |||
| Phạm vi băng thông @3 dB | < 0,1 nm | |||
| Dải băng thông @20 dB | < 0,5 nm | |||
|
Tính ổn định năng lượng đầu ra (15 phút) |
≤ ± 0,01 dB | |||
|
Tính ổn định công suất đầu ra (8h) |
≤ ± 0,05 dB | ≤±0.03 dB | ||
| SMSR | > 40 dB | |||
| Hoạt động Temp | 0 ̊ +40 °C | |||
| Nhiệt độ lưu trữ | -30 ̊+80 °C | |||
| Kích thước | 1U: 235mm W, 55mm H, 320mm D | 2U: 245 mm W, 105 mm H, 320 mm D | ||
| Trọng lượng | 30,0 kg | |||
Lưu ý: một khung 1U thường được sử dụng cho đầu ra năng lượng bằng nhau bốn chiều, và một khung 2U thường được sử dụng cho đầu ra năng lượng bốn trong một và có thể điều chỉnh.
Các khái niệm cơ bản của nguồn ánh sáng Lan WDM:
1Từ các điểm bước sóng: bước sóng được định nghĩa là L1:1271/1291/1311/1331 nm và L2:1295.56/1300.05/1304.58/1309.14 nm. Các kết hợp bước sóng khác được đặt tên là L3, L4...
2Từ hình thức đóng gói của các thiết bị phát ra ánh sáng, nó có thể được chia thành: nhóm đầu tiên L1, có thiết bị đồng trục và thiết bị bướm đóng gói, và nhóm thứ hai L2,thường là bao bì thiết bị bướmChúng tôi xác định thiết bị gói đồng trục là UC8154-T (TO), và thiết bị gói Bướm được đặt tên là UC8154-B (Bướm).
3. Từ bốn dạng đầu ra bước sóng được chia: có bốn bước sóng chia thành bốn đầu ra, và bốn bước sóng đầu ra bốn chiều;Chúng tôi xác định đầu ra bốn chiều dài sóng là UC8154 và đầu ra bốn chiều dài sóng là UC8151.
