Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Bộ suy hao quang đơn kênh | Chế độ hoạt động: | Chế độ cài đặt suy hao |
|---|---|---|---|
| Phạm vi: | 0~45dB | Độ lặp lại: | ±0,02 dB (0 ~ 20 dB) ±0,05 dB (20~40 dB) |
| Loại sợi: | 9/125 um chế độ đơn | loại trình kết nối: | Đầu nối FC/UPC |
| Làm nổi bật: | Bộ suy giảm quang đơn kênh,đồng hồ đo công suất ánh sáng 1490nm,bộ suy hao sợi quang đơn mode 1550nm |
||

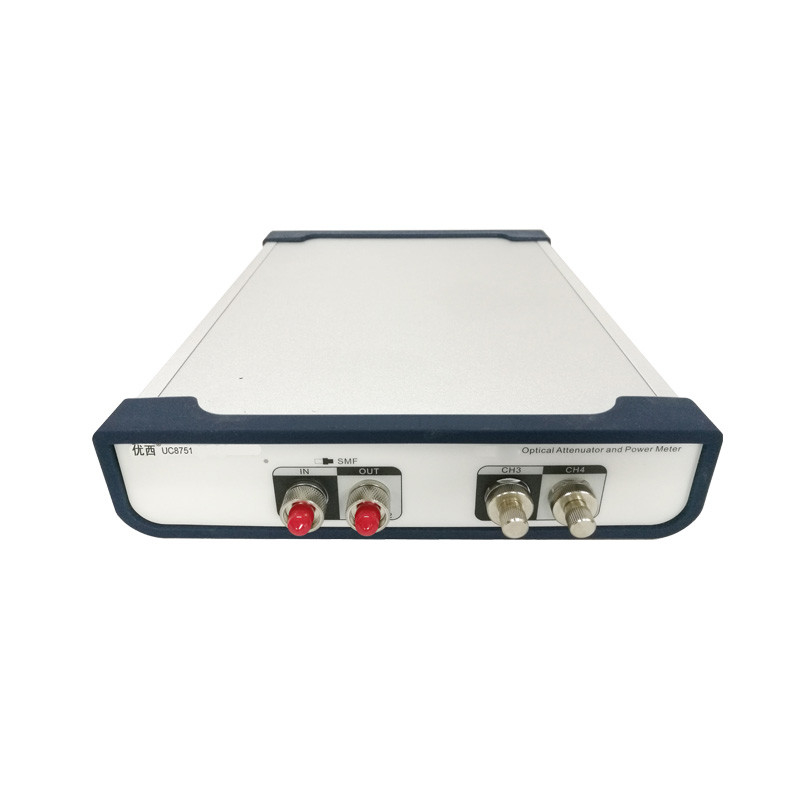

UC8751 Máy giảm áp quang đơn kênh và máy đo công suất
Thông số kỹ thuật
| Mô hình # | UC8751/UC851 | |
| Chế độ hoạt động | Chế độ thiết lập suy giảm | Chế độ thiết lập năng lượng |
| Phạm vi | 0 ~ 45 dB | +5 ~ -70dBm |
| Nghị quyết | 0.01 dB | 0.001 dB |
| Khả năng lặp lại | ±0,02 dB (0 ~ 20 dB) ±0,05 dB (20~40 dB) | ±0,02 dB |
| Độ dài sóng hiệu chuẩn | 1270 / 1310 / 1490 / 1550 / 1610 nm | |
| Loại sợi | 9/125 um chế độ đơn | SMF và MMF |
| Loại kết nối | Bộ kết nối FC/UPC | Tùy chọn FC/SC/LC |
| Mất tích nhập | ≤1,2 dB | |
| Độ chính xác (Bằng cách theo dõi điện năng quang học) | ± 0,02 dB (0 ~ 20 dB) ±0,05 dB (20~40 dB) | ±0,02 dB |
| Thời gian trung bình của màn hình PM | 2 ms ~ 1 s | |
| Thời gian giải quyết | 100ms | |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s | |
| Lợi nhuận mất mát | > 45 dB | |
| Lượng đầu vào an toàn tối đa | +20dBm | +5dBm |
| Thời gian hiệu chuẩn lại | 2 năm | |
| Nhiệt độ hoạt động | 0 ̊ +40°C | |
| Nhiệt độ lưu trữ | -30 ̊+80°C | |
| Sức mạnh | 100 ~ 240 V | |
| Kích thước | 235mm W, 55mm H, 320mm D | |
| Trọng lượng | 30,0 kg | |
Ứng dụng
Kiểm tra máy thu quang
Trong phép đo lỗi đa kênh của mô-đun máy thu quang, phép đo dữ liệu song song được thực hiện;
Trong phép đo độ nhạy của mô-đun nhận quang, một đầu vào điện quang song song, nhanh chóng và chính xác được cung cấp;
Thời gian ổn định điều khiển năng lượng quang học 100 ms, cải thiện đáng kể hiệu quả thử nghiệm.
Kiểm tra tích hợp của mạng quang học
Khi tích hợp và thử nghiệm thiết bị mạng để kiểm tra hiệu suất truyền mạng và quản lý mạng.
Đặc điểm
Cài đặt nhanh và chính xác của sự suy giảm và công suất quang học, Thời gian cài đặt: 100 ms
Được xây dựng trong OPM chính xác cao đảm bảo sự ổn định và chính xác.
Giao diện người dùng đồ họa đơn giản và trực quan, xem trước dữ liệu đa kênh, trạng thái thử nghiệm trong nháy mắt.
Cáp điện
Theo tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây điện 3 lõi đáp ứng tiêu chuẩn quốc gia.
Thả vào ổ cắm điện với bảo vệ mặt đất.
Đèn chỉ số công suất
Chỉ số năng lượng chiếu sáng khi thiết bị được bật.
