Thông tin chi tiết sản phẩm:
|
| Màu sắc: | màu xanh da trời | Độ tuyến tính（dB/dB）: | ±0,05 |
|---|---|---|---|
| Vùng chết sự kiện（m）3: | ≤0,8m | Vùng chết ATT（m）3: | ≤1,2m |
| Kích thước màn hình: | 5,6 inch，640*480 | Độ phân giải suy hao（dB）: | 0,001 |
| Độ phân giải lấy mẫu（m）: | 0,125 ăn 8 | Điểm mẫu: | 32k |
| Làm nổi bật: | Máy đo phản xạ miền thời gian quang OTDR,Máy kiểm tra sợi quang 1550nm,Máy phản xạ miền thời gian quang 1310nm |
||

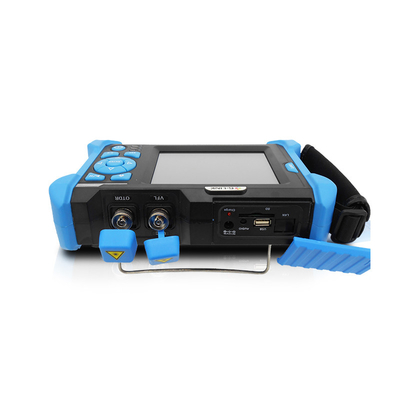

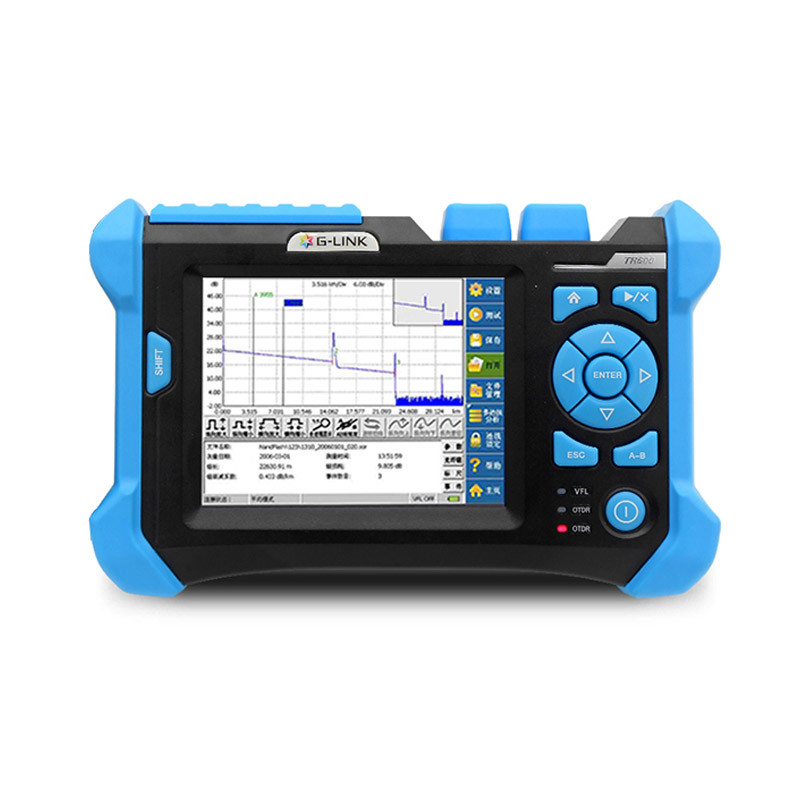

Máy đo phản xạ miền thời gian quang TR600-SV20A Máy kiểm tra sợi quang OTDR
Thông số kỹ thuật:
| Bước sóng (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||
| Dải động (dB)2 | 21/19 | 35/33 | 38/36 | 40/38 | 32/30/30 | 344 | 365 | ||||
| Độ rộng xung (ns) | 5,20,40,80,160,320,640,1280 | 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 | |||||||||
| Vùng mù sự kiện (m)3 | 2m | 2m | |||||||||
| Vùng mù suy giảm (m)3 | 9m | 9m | |||||||||
| tuyến tính (dB/dB) | ±0,05dB/dB | ||||||||||
| Ngưỡng suy hao (dB) | 0,05 | ||||||||||
| Độ phân giải suy hao (dB) | 0,01 | ||||||||||
| Độ phân giải lấy mẫu (m) | 0,125 ăn 8 | ||||||||||
| điểm lấy mẫu | 32K | ||||||||||
| Khoảng cách không chắc chắn (m) | ±(1 m + khoảng cách 5×10-5× + Khoảng cách lấy mẫu ) | ||||||||||
| Phạm vi khoảng cách (km) | 0,3 đến 200 | ||||||||||
| (Các) thời lượng làm mới thời gian thực điển hình | 0,2 | ||||||||||
| Theo dõi dung lượng lưu trữ | Thẻ SD (2G),＞ Điều 1000 | ||||||||||
| đo chiều dài | Người dùng xác định, 5 giây, 10 giây, 15 giây, 30 giây, 1 phút, 2 phút, 3 phút là tùy chọn | ||||||||||
| Thông số kỹ thuật chung | Loại giao diện | ||||||||||
| Kích thước(H×W×D) | 150×235×66 | giao diện quang học | FC/UPC(PC,APC tùy chọn) | ||||||||
| trọng lượng của | 1,5kg | giao diện dữ liệu | Giao diện USB, giao diện thẻ SD | ||||||||
| Nhiệt độ | Nhiệt độ hoạt động -10℃ đến 50℃ | ||||||||||
| Nhiệt độ bảo quản -40℃ đến 70℃ | Vị trí lỗi trực quan VFL | ||||||||||
| độ ẩm tương đối | 0% đến 95% (Sự ngưng tụ) | bước sóng | 650nm | ||||||||
| Nguồn cung cấp năng lượng | Pin lithium;Thời gian làm việc liên tục ≥8 giờ | Công suất đầu ra (dBm) | ≥-3 | ||||||||
| Thời hạn bảo hành | 12 tháng | Kiểm tra khoảng cách tối đa | 5km | ||||||||
|
Lưu ý: 1. Thông số kỹ thuật mô tả hiệu suất được đảm bảo của thiết bị khi đo bằng đầu nối PC thông thường. Độ không đảm bảo gây ra bởi chỉ số khúc xạ sợi quang không được xem xét. |
|||||||||||

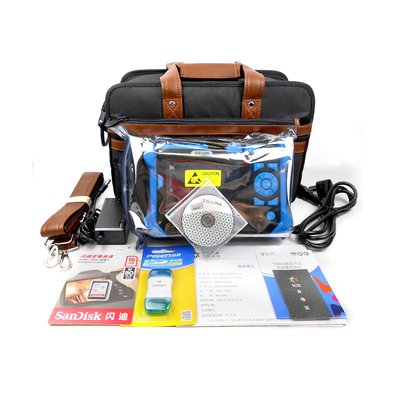

Cấu hình:
1. TR600 SV20A Máy chủ phản xạ miền thời gian quang học + bộ chuyển đổi FC, SC
2. Phần mềm phân tích đường cong + sách hướng dẫn
3. Bộ đổi nguồn
4. Thẻ SD + đầu đọc thẻ
5. Túi xách
Mô tả Sản phẩm:
● Các ứng dụng kiểm tra sợi quang toàn diện, cung cấp lựa chọn đa bước sóng:
Chế độ đơn: 1310/1490/1550/1625nm (có bộ lọc), Max.40dB
Đa chế độ: 850/1300nm, 18/22dB
● Chế độ đo tự động: Chỉ cần chọn bước sóng cần đo và TR600 sẽ thực hiện phần còn lại, bao gồm tự động thiết lập điều kiện đo, thực hiện phép đo, tìm kiếm sự kiện và lưu dữ liệu tự động.
● Có thể thực hiện tự động đặt tên và lưu trữ tự động các tệp đo lường, giúp đơn giản hóa quy trình vận hành của người vận hành.
● Chế độ đo đa bước sóng với chuyển đổi bước sóng tự động: Trong phần cài đặt thông số, bạn có thể chọn nhiều bước sóng cùng lúc và bấm thực hiện phép đo.Ở chế độ Đo đa bước sóng, bạn có thể xem trạng thái suy giảm của cùng một sợi quang ở các bước sóng khác nhau để phân tích ánh sáng đo được tốt hơn.
● Chế độ chức năng cố định vết để so sánh với dạng sóng tham chiếu: người dùng có thể sử dụng chức năng này để sửa một vết và hiển thị một vết đo được theo thời gian thực hoặc trung bình khác trên cùng một màn hình.Mẫu thu được rất hữu ích cho việc lắp đặt cáp quang đa lõi hoặc để kiểm tra các sợi quang bị lão hóa trong mạng cáp quang đã lắp đặt.
● Chế độ chức năng "phân tích đa bước sóng" so sánh nhiều dấu vết: trong chế độ "phân tích nhiều bước sóng", có thể đạt được bất kỳ chức năng phân tích hiển thị so sánh tệp theo dõi nào.
●Khu vực mù sự kiện ngắn TR600 có thể được sử dụng để lắp đặt cáp quang trong quá trình đo hai sự kiện liền kề của văn phòng hoặc khách hàng.Khu vực mù sự kiện có thể đạt tới 1,5 mét.
● Công cụ khắc phục sự cố và xác thực mạng LAN/WAN/FTTx lý tưởng cung cấp khả năng kiểm tra trực tuyến FTTx và xác định các bộ chia và đầu sợi quang.
● Giao diện người-máy hiệu quả, thiết kế màn hình cảm ứng, thao tác trực quan, dễ sử dụng, dễ mang theo.
● Thiết kế cấp nguồn tối ưu: tích hợp pin sạc lithium dung lượng lớn, thời gian chờ hơn 8 giờ.
●Định dạng tệp Bellcore (.SOR), lưu trữ hơn 10000 dấu vết.
●Chứng nhận CE, FCC, IS09001.
● Phát hiện ánh sáng liên lạc: có thể bảo vệ hiệu quả thiết bị kiểm tra và thiết bị liên lạc.
● Phát hiện trạng thái kết nối: để hiểu kịp thời trạng thái kết nối của đầu kết nối, để người vận hành có thể đo lường trong môi trường tốt nhất.
● Chuyển đổi chế độ đo linh hoạt: chế độ đo thời gian thực và chế độ đo trung bình có thể chuyển đổi bằng thao tác phím tắt.
Phần mềm PC G-link OTDR TracesManager:
● Có thể duyệt và phân tích tệp theo dõi kiểm tra.
● Hiển thị vết đo, danh sách sự kiện, thông số đo, kết quả đo và thông tin dữ liệu khác.
● Dễ dàng sửa đổi hàng loạt, chức năng in hàng loạt.
● Phần mềm dựa trên PC Windows có thể phân tích/chỉnh sửa dấu vết kiểm tra trên PC, đồng thời tạo các dạng báo cáo kiểm tra khác nhau tùy theo nhu cầu của người dùng.
● Cung cấp chế độ in linh hoạt: chế độ in một trang, chế độ in hàng loạt, chế độ in nhiều dấu trang một trang, chế độ in hiển thị đa dạng sóng.Cung cấp các tùy chọn được cá nhân hóa cho các tùy chọn in và Cài đặt trang.
● Chức năng so sánh sự khác biệt dạng sóng: trong cửa sổ dạng sóng, có thể mở đồng thời nhiều dạng sóng trong cùng một cửa sổ và có thể hiển thị sự khác biệt giữa các dạng sóng trong cùng một cửa sổ, để dễ dàng so sánh các thay đổi tham số gây ra bởi lý do như lão hóa chất xơ.
● Toàn bộ giao diện hiển thị rất trực quan, thao tác đơn giản, không cần sử dụng sách hướng dẫn để bắt đầu.
