Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、 | Loại: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Biên độ đầu ra tín hiệu (một đầu): | 800 | Dung lượng dữ liệu: | 1.5 (dưới 10.3125G) |
| Khả năng ra đồng hồ: | 156.25 | Độ nhạy đầu vào tín hiệu dữ liệu (một đầu): | 0,1 |
| Dữ liệu đầu ra giao điểm bản đồ mắt: | 52 | ||
| Làm nổi bật: | 15G Full Rate BERT,Đường truyền hai kênh tốc độ đầy đủ BERT,10G BERT tốc độ đầy đủ |
||

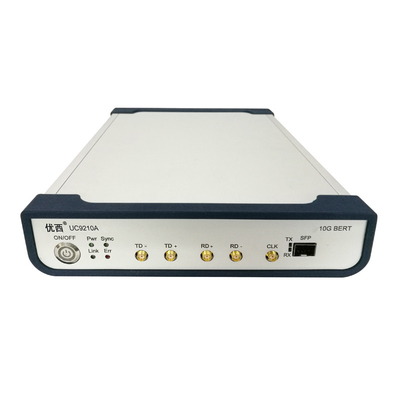

10G hỗ trợ BERT tốc độ đầy đủ 622M-15G Một kênh điện một miệng kép
| Không. | arameter | MIN | Loại | MAX | Đơn vị |
| 1 | Tỷ lệ dữ liệu | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | loại | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | Thời gian tăng và giảm ((20% đến 80%) | 18 | 23 | ps | |
| 4 | Chuyển đổi kiểu | Hỗ trợ chuyển đổi tín hiệu truyền và nhận | |||
| 5 | Phạm vi đầu ra tín hiệu (một đầu) | 200 | 800 | 1000 | mV |
| 6 | Dữ liệu xuất jitter ((RMS) | 1.5 ((10.3125G下) | ps | ||
| 7 | Giao diện đầu vào và đầu ra dữ liệu | Phân biệt, ghép AC, 50 ohm trở kháng, SMA | |||
| 8 | Khả năng ra đồng hồ | 100 | 156.25 | 156.25 | MHz |
| 9 | Độ nhạy đầu vào tín hiệu dữ liệu (một kết thúc) | 0.1 | Vpp | ||
| 10 | Dữ liệu đầu ra giao điểm bản đồ mắt | 50 | 52 | 54 | % |
| 11 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
Tính năng hiệu suất
Một kênh quang SFP và một kênh điện, Hai kênh đầu vào và đầu ra đồng bộ, Kiểm tra mã lỗi có thể độc lập.
Hỗ trợ phát hiện lỗi liên tục và phát hiện lỗi thời gian.
Hỗ trợ tốc độ đầy đủ từ 622M lên đến 11,7Gbps;
Loại mã hỗ trợ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Một kênh đầu ra đồng hồ jitter thấp, kênh quang học và kênh điện chia sẻ một đồng hồ, hai kênh đồng bộ đồng hồ.
Chế độ liên lạc USB HID hoặc USB-COM.
Bộ đo lỗi mã có các tính năng và chức năng chính sau:
1. đo lường chính xác cao: Máy đo lỗi bốn kênh sử dụng đồng hồ chính xác và công nghệ lấy mẫu để đo chính xác tỷ lệ lỗi bit trong thời gian thực.
2. Hiệu năng hiển thị và phân tích: Kết quả đo tỷ lệ lỗi bit có thể được hiển thị trong thời gian thực thông qua màn hình hiển thị hoặc màn hình kỹ thuật số,và một số mô hình tiên tiến của máy đo lỗi cũng có ghi dữ liệu, chức năng hiển thị biểu đồ và phân tích dữ liệu, thuận tiện cho người dùng phân tích và đánh giá thêm kết quả đo.
