Thông tin chi tiết sản phẩm:
|
| Phạm vi suy hao: | 0~45dB | Bước sóng hoạt động: | 1550±5 nm |
|---|---|---|---|
| Mất chèn: | ≤1,8dB | Loại sợi: | 8/125 um PMF |
| loại trình kết nối: | Bộ kết nối FC/APC | Độ lặp lại: | ≤ ±0,02dB |
| Cài đặt thời gian: | 100ms | ||
| Làm nổi bật: | Bảo quản phân cực Bộ suy giảm quang học,Phân cực kênh đôi Bảo quản Bộ suy giảm quang học,Máy hiện sóng quang học 45DB |
||

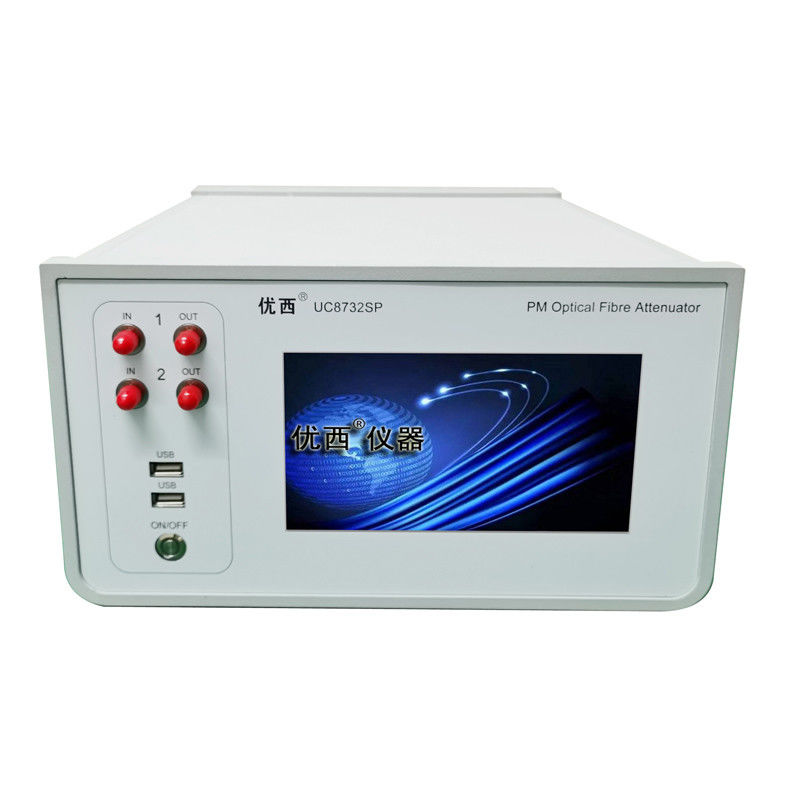

Máy giảm áp quang bảo tồn phân cực kênh kép Phạm vi giảm áp 0 ~ 45 dB
Thông số kỹ thuật
| Mô hình # | UC8732SP |
| Phạm vi giảm nhẹ | 0 ~ 45 dB |
| Độ dài sóng hoạt động | 1550±5 nm |
| Mất tích nhập | ≤1,8dB |
| Loại sợi | 8/125 um PMF |
| Loại kết nối | Bộ kết nối FC/APC |
| Độ chính xác của sự suy giảm |
≤ ± 0,1 dB (0 ~ 25 dB) ≤ ± 0,02 dB (0 ~ 25 dB với điều khiển công suất) |
| Khả năng lặp lại | ≤ ±0,02 dB |
| Thời gian trung bình của màn hình PM | 1 ~ 1000ms |
| Thời gian giải quyết | 100ms |
| Tốc độ chuyển đổi suy giảm | 0.1 ~ 50 dB/s |
| Lợi nhuận mất mát | > 50 dB |
| Lượng đầu vào an toàn tối đa | +20dBm |
| Kích thước màn hình cảm ứng | 7" |
| Giao diện truyền thông | RS232, USB, RJ45 |
| Thời gian hiệu chuẩn lại | 2 năm |
| Nhiệt độ hoạt động | 0 ̊ +40°C |
| Nhiệt độ lưu trữ | -30 ̊+80°C |
| Sức mạnh | 100 ~ 240 V |
| Kích thước | 280mm W, 140mm H, 320mm D |
| Trọng lượng | 40,0 kg |
Ứng dụng
Kiểm tra mô-đun quang hoạt động/thiết bị:
Trong phép đo lỗi đa kênh của mô-đun máy thu quang, phép đo dữ liệu song song được thực hiện.
Trong phép đo độ nhạy của mô-đun nhận quang, đầu vào điện quang song song nhanh và chính xác được cung cấp.
100ms thời gian ổn định điều khiển điện quang, cải thiện đáng kể hiệu quả thử nghiệm.
Xét nghiệm tích hợp mạng truyền thông quang học:
Trong tích hợp mạng truyền thông quang học, kiểm tra hiệu suất truyền mạng và chức năng quản lý mạng.
Đặc điểm
Sự suy giảm quang học và sức mạnh quang học có thể được thiết lập nhanh chóng và chính xác, và thời gian ổn định của điều khiển sức mạnh quang học ít hơn 100 ms.
Máy giảm áp đa kênh được đặt cùng một lúc, nhiều cổng được đo cùng một lúc, tiết kiệm rất nhiều thời gian đo;
Bộ đo công suất quang học chính xác cao tích hợp đảm bảo tính ổn định và chính xác của việc theo dõi công suất;
Hoạt động đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu nhiều kênh cùng một lúc, trạng thái thử nghiệm trong một cái nhìn;
Dựa trên nền tảng hệ thống Windows, dễ sử dụng và vận hành.
Vai trò của bộ giảm độ quang:
1Điều chỉnh kích thước tín hiệu trong mạch.
2, trong mạch đo phương pháp so sánh, nó có thể được sử dụng để trực tiếp đọc giá trị suy giảm của mạng đo.
3, cải thiện sự phù hợp trở ngại, nếu một số mạch yêu cầu một trở ngại tải tương đối ổn định, bạn có thể chèn một attenuator giữa mạch và trở ngại tải thực tế,có thể đệm sự thay đổi trở ngại.
