Nguồn sáng băng thông rộng 235mm Đa băng tần Mật độ công suất tùy chọn -30dBm

Nguồn ánh sáng băng thông rộng đa băng thông mật độ điện năng tùy chọn -30dBm

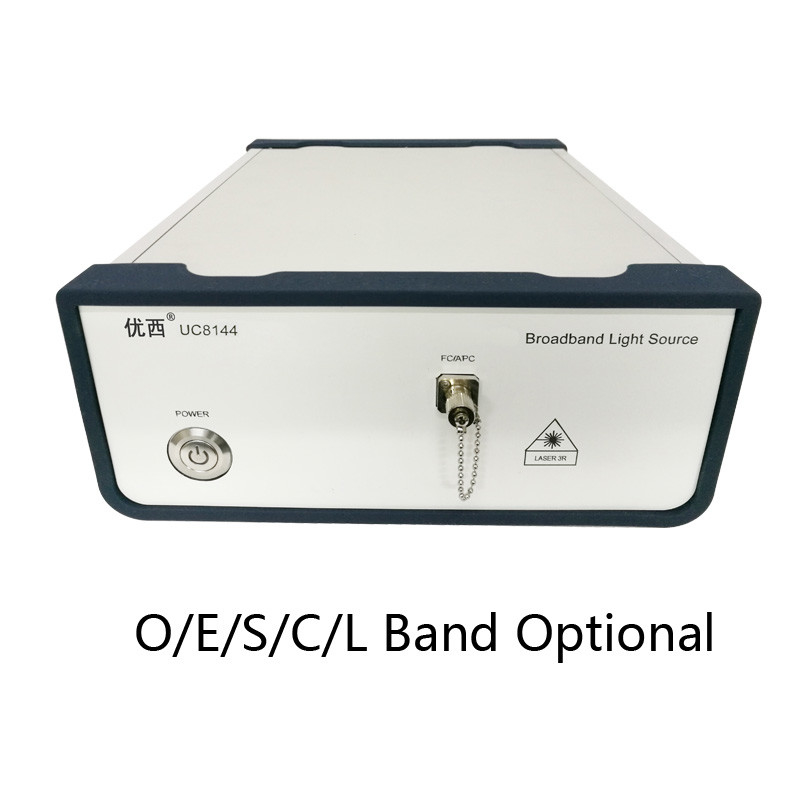

UC8144 Nguồn ánh sáng băng thông rộng

Hướng dẫn sử dụng

1. Nguồn cung cấp năng lượng

Trước khi khởi động thiết bị, hãy kiểm tra xem điện áp đầu vào có phải là điện áp đầu vào định số của thiết bị và liệu việc nối đất có tốt hay không. Nguồn ánh sáng sử dụng nguồn điện 220V AC 50Hz AC.

2. Phần chính Mô tả

 Chuyển nguồn:Sau khi kết nối cáp điện, bật công tắc này vào điện trên thiết bị, và chỉ số điện chiếu sáng.

Phím tắt laser ON:bấm phím này để bật hoặc tắt đèn phát laser, nhưng nguồn ánh sáng bên trong bảo vệ laser, sử dụng công nghệ khởi động chậm và tắt chậm phần mềm, sau khi nhấn phím,mất 30 giây để bật đèn bình thường hoặc tắt hoàn toàn, chuyển động lên, cho thấy rằng laser là ON trạng thái;, snap xuống, cho thấy rằng laser là trong OFF trạng thái.công suất đầu ra của nguồn ánh sáng sẽ tự động phục hồi đến công suất đầu ra cuối cùng.

3.Hướng dẫn bật/tắt máy

Tiếp tục khởi động:

1) Nhấn nút nguồn để bật nguồn
2) Tháo nắp đầu ra của laser và kết nối jumper phù hợp.
3) Nhấp vào nút Laser ON để mở Laser.

Lưu ý:1Sau khi nguồn cung cấp điện được tắt, nó nên ít nhất 30 giây trước khi nguồn cung cấp điện có thể được khởi động lại.
2, công việc ổn định của nguồn ánh sáng cần 30 phút để bắt đầu thời gian khởi động.

Chuỗi tắt:
1) Nhấp vào phím Laser ON Laser.
2) Nhấn nút nguồn để tắt nguồn cung cấp điện.

4Đèn chỉ số
Chỉ số điện năng: Nếu nguồn cung cấp điện bình thường, chỉ số là màu đỏ.
Laser trên chỉ số: Laser màu xanh lá cây khi nó được khởi động bình thường.

1Các cân nhắc về sự ổn định: Nguồn ánh sáng rất ổn định. Để đảm bảo sự ổn định đầu ra của sản phẩm trong khi sử dụng, vui lòng chú ý đến những điều sau:
1) Trước khi sử dụng, vui lòng đảm bảo giữ cho mặt cuối sợi đuôi đầu ra sạch sẽ, đặc biệt là nếu có bụi bẩn trên mặt đầu ra, nó sẽ ảnh hưởng đến sức mạnh quang học đầu ra và sự ổn định.
2) Tránh sử dụng sản phẩm trong môi trường bẩn và rung động. Sản phẩm chứa các thành phần quang học chính xác.sẽ dẫn đến sự giảm tính ổn định của sản phẩm.
3) Tránh sử dụng sản phẩm trong môi trường có thay đổi nhiệt độ và độ ẩm lớn.chỉ số ổn định được đưa ra được đưa ra trong một phạm vi nhỏ các thay đổi môi trườngKhi nhiệt độ và độ ẩm thay đổi rất nhiều, thiết bị sẽ tự động thiết lập một sự cân bằng ổn định, trong đó sự ổn định sẽ trở nên tồi tệ hơn.Một thời gian ổn định nhiệt nhất định là cần thiết khi thiết bị được khởi động. 30 phút được khuyến cáo.
4) Sử dụng các jumper quang học với chất lượng tốt và giao diện phù hợp với thiết bị để kết nối ổ cắm. Về nguyên tắc, ngắn hơn các jumper, tốt hơn và không cho phép các jumper di chuyển tự do.

2. Điều khiển ánh sáng phản chiếu:
Đối với laser công suất cao, bất kỳ ánh sáng phản xạ nào cũng có thể dẫn đến hoạt động không ổn định của laser hoặc thậm chí làm hỏng laser.Chỉ số Loss Return của các thiết bị kém, và ánh sáng của chính nó hoặc các bước sóng khác được mang đến bởi các cấu trúc đường quang nhất định vào laser. Trước khi kết nối nguồn ánh sáng với đường quang,đảm bảo rằng không có ánh sáng phản xạ nào xâm nhập vào thiết bị.

3. ESD phòng ngừa:
Khi cơ thể con người hoặc các vật thể khác với điện tĩnh cao chạm vào thiết bị, đặc biệt là đầu nối tiếp xúc,thiết bị có thể bị hư hại không thể sửa chữaDo đó, nó được khuyến cáo rằng: Thiết bị được đặt đất tốt và người vận hành thực hiện các biện pháp bảo vệ tĩnh điện.

4Nguồn cung cấp năng lượng:
Đảm bảo rằng nguồn điện đầu vào nằm trong phạm vi điện áp và dòng điện theo yêu cầu của thông số kỹ thuật thiết bị và không vô tình tắt nguồn điện khi thiết bị đang được sử dụng.

5. An toàn cá nhân:
Không nhìn trực tiếp vào mặt cuối đầu ra của sợi quang khi nguồn ánh sáng đang hoạt động, cho dù đó là ổ cắm nguồn ánh sáng hoặc cổng kết nối bên ngoài.Không tiếp xúc trực tiếp da với ánh sáng mạnh, có thể gây thương tích nghiêm trọng.
