Mô-đun đồng hồ đo công suất quang USB Phạm vi động lấy mẫu nhanh + 5 ~ -80dBm

Mô-đun đồng hồ đo điện quang USB Dải động lấy mẫu nhanh + 5 ~ -80dBm

Mô-đun đồng hồ đo điện quang UC8721 USB

Giơi thiệu sản phẩm

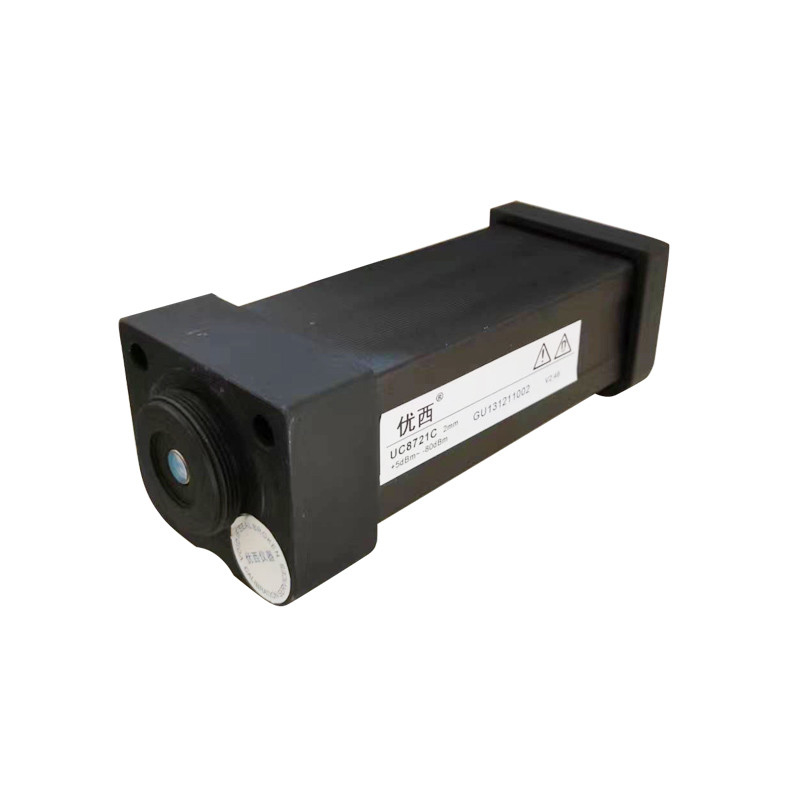

   UC8721 là một mô-đun đồng hồ đo điện quang giao diện USB.Khoảng thời gian lấy mẫu của nó đạt được micro giây và có thể thu thập và xử lý dữ liệu với tốc độ cao.

Mô-đun máy đo công suất quang UC8721 cung cấp một cổng giao tiếp USB được kết nối với PC.Người vận hành sử dụng chương trình Demo để điều khiển UC8721, xem các giá trị đo và thiết lập các tham số.Mô-đun đo công suất quang UC8721 cung cấp hiệu suất vượt trội trong việc kiểm tra các Thành phần DWDM, các thành phần AWG & PLC, bộ khuếch đại quang và thực hiện các ứng dụng đo lường và kiểm tra sợi quang đa năng khác.So với các mô-đun đồng hồ đo điện UC Instruments khác, UC8721 có tính năng lấy mẫu tốc độ cao và kích thước nhỏ gọn và Nó đặc biệt phù hợp với hệ thống lấy mẫu đồng hồ đo điện quang được lắp ráp thành nhiều dạng khác nhau và nhiều kênh.

Phần mềm nên được sử dụng

Mô-đun đồng hồ đo công suất quang UC8721 có thể giao tiếp với PC thông qua cáp giao tiếp USB tích hợp của nó.Mô-đun máy đo công suất quang UC8721 có thể sử dụng phần mềm ứng dụng do Guangzhou Youxi cung cấp để thiết lập các thông số mô-đun và thực hiện tất cả các hoạt động ứng dụng.

Mô tả bằng giao diện cửa

Cáp bảo vệ lõi USB đến 1B4

Cổng giao tiếp được kết nối với cáp bảo vệ lõi USB đến 1B4, có thể được kết nối trực tiếp với PC để thiết lập giao tiếp.

Cổng đầu vào đồng bộ

Cổng vào tín hiệu đồng bộ, sử dụng đầu nối SMA, nhận tín hiệu kích hoạt xung từ bên ngoài, cạnh tăng hiệu quả.

Giao diện đầu vào quang học

Cổng đầu vào tín hiệu laze.Khi kết nối dây nhảy quang với mô-đun đồng hồ đo điện quang, cần có bộ chuyển đổi kết nối ở giữa. Bộ chuyển đổi kết nối phải phù hợp với loại đầu nối đồng hồ đo điện và đầu nối sợi quang.

Hình dưới đây liệt kê hai bộ điều hợp kết nối điển hình để kết nối sợi quang với máy đo công suất quang UC8721 để bạn đọc tham khảo.
