Thông tin chi tiết sản phẩm:
|
| Gói thiết bị: | Bươm bướm | loại trình kết nối: | FC / APC （Bộ điều hợp khác có thể được tùy chỉnh） |
|---|---|---|---|
| Băng thông @ 3 dB: | ＜ 0,1 nm | Băng thông @ 20 dB: | ＜ 0,5 nm |
| SMSR: | ＞ 45 dB （1270nm, v.v.） | Bước sóng tùy chọn: | 1305/1308 |
| Làm nổi bật: | Bộ suy giảm quang trên máy tính để bàn được điều khiển theo chương trình,Bộ suy giảm quang trên máy tính để bàn 1 |
||
Bộ suy hao quang học được điều khiển theo chương trình Suy hao khi chèn 1,8dB Độ chính xác 0,1dB
Nguồn Laser DFB đa kênh UC8130

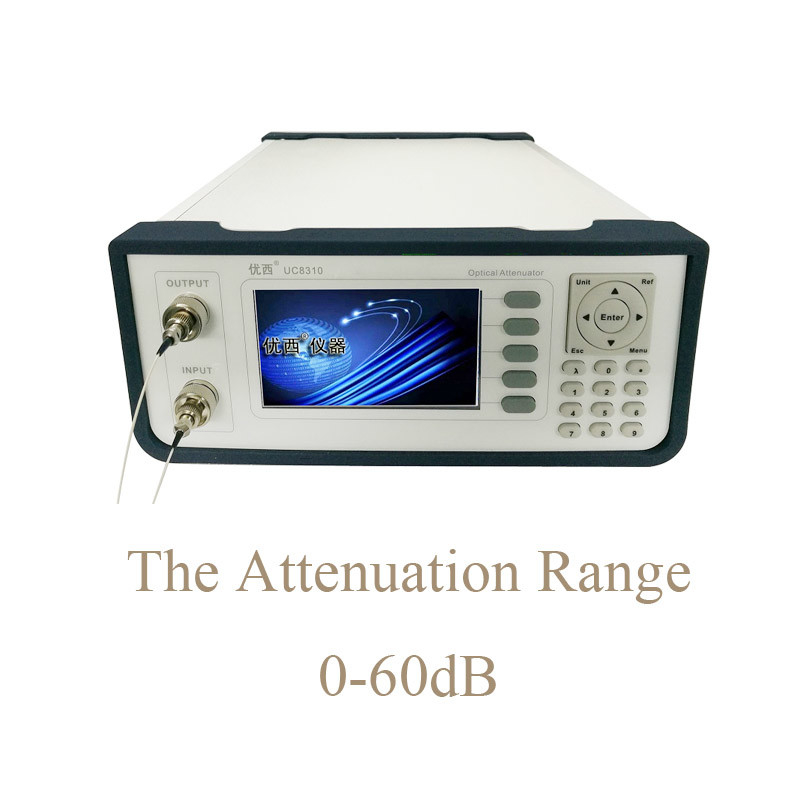

Bộ suy hao quang để bàn UC8310 / UC8320 là một thiết bị suy giảm công suất quang phạm vi rộng, chính xác cao. Phương pháp thu thập và xử lý dữ liệu mới được áp dụng, có SNR lớn hơn và tốc độ phản hồi nhanh hơn, đồng thời có thể đạt đến phạm vi suy giảm động có thể điều chỉnh liên tục và lớn 0-60 dB.
Bộ suy hao quang để bàn UC8310 / UC8320 chủ yếu được sử dụng để cân bằng kênh, cân bằng công suất, độ dốc khuếch đại và điều chỉnh công suất trong hệ thống DWDM, cũng như đo lường quang học và ứng dụng các thành phần AWG & PLC, bộ khuếch đại quang và các sợi quang thông thường khác.
Lấy UC8310 làm ví dụ:
Mô tả giao diện người dùng
Mặt trước của máy chủ
Cổng đầu ra quang học và cổng đầu vào quang học là cổng FC / PC. Lấy UC8310 làm ví dụ:
Các yêu cầu cung cấp điện
Bộ suy giảm quang để bàn UC8310 / UC8320 tuân thủ các quy định về quá áp cấp II. Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần số 48 ~ 66Hz, điện áp hoạt động là 115V, dòng tiêu thụ tối đa là 230mA; Khi điện áp hoạt động 230V, dòng tiêu thụ tối đa là 120mA.
Yêu cầu về cáp nguồn
Theo tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây nguồn 3 lõi đạt tiêu chuẩn quốc gia, chỉ kết nối cáp nguồn với ổ cắm điện có bộ phận bảo vệ tiếp đất.
Phương thức giao tiếp
cổng USB
Giao diện USB là giao diện loại B tiêu chuẩn 4 lõi, có thể được kết nối với UC8310 / UC8320 và PC, và thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cáp kết nối USB
Chiều dài của cáp USB không được vượt quá 5 m.Nếu không, chỉ có thể sử dụng bộ mở rộng ngoại vi USB của bên thứ ba.Nói chung, chiều dài mở rộng tối đa có thể đạt 50 m.
Cổng nối tiếp RS232
Thông số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định. Thông số cổng nối tiếp Cài đặt của máy tính phải khớp với Cài đặt thông số thiết bị.
Định nghĩa chân giao diện RS232
RS232 được kết nối với cáp
Định nghĩa chân kết nối của cáp kết nối RS232:
| Phích cắm DB9 | Pin DB9 | ||
| GHIM | LƯU Ý | GHIM | LƯU Ý |
|
2 |
Dữ liệu đã nhận | 2 | Chuyển dữ liệu |
| 3 | Chuyển dữ liệu | 3 | Dữ liệu đã nhận |
| 5 | Tín hiệu mặt đất | 5 | Tín hiệu mặt đất |
Lưu ý: Đối với giao tiếp cổng nối tiếp, hãy sử dụng modem rỗng để kết nối cáp.
