1. Mô tả cấu trúc

1.1 Mô tả bảng điều khiển phía trước

Bảng điều khiển phía trước

(1) Màn hình LCD: hiển thị địa chỉ thiết bị, kênh hiện tại và thông tin liên quan.
(2), ▲ - phím lên;▼ - phím xuống;Nhập - Xác nhận khóa;Esc - Phím hủy.
(3) Đèn báo nguồn Power1, Power2: cho biết nguồn điện đang hoạt động.

1.2 Mô tả bảng điều khiển phía sau

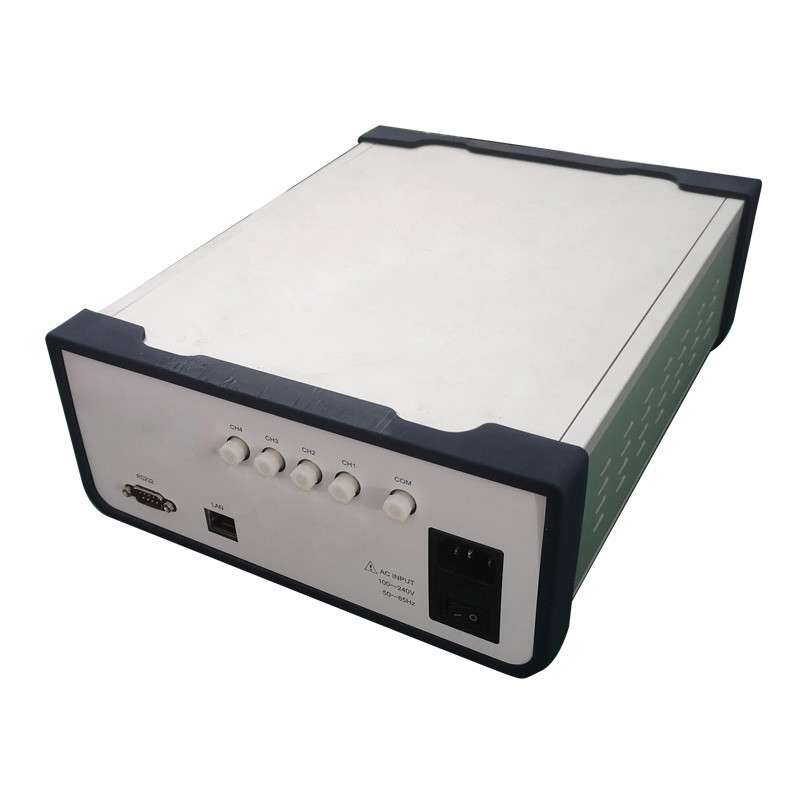

Bảng điều khiển phía sau

(1) Giao diện Ethernet RJ45, cổng nối tiếp RS-232: giao diện truyền thông cho dữ liệu giám sát thiết bị.
(2) Giao diện nguồn AC: giao diện đầu vào của nguồn điện AC cho thiết bị.
Mô tả cổng quang: Các cổng I / O trên bảng điều khiển thiết bị là cổng công cộng.Số kênh 1, 2, 3 và 4 tương ứng.

2. Mô tả kết nối thiết bị

2.1 Mô tả đường dẫn quang bên trong

Sơ đồ đường dẫn quang bên trong của công tắc quang 1 x 4

2.2 Kết nối Giao diện Truyền thông Mô tả

(1) Giao diện RS-232
Khi kết nối thiết bị với máy tính, hãy sử dụng cáp chéo cổng nối tiếp DB9 có lỗ ở cả hai đầu.Có nghĩa là, chân số 2 và chân số 3 ở cả hai đầu được bắt chéo, chân số 5 ở cả hai đầu được kết nối và phần còn lại của các chân không được kết nối.
(2) Giao diện Ethernet RJ45
Khi kết nối thiết bị với máy tính thông qua bộ chuyển mạch, hãy sử dụng cáp đi thẳng (chuỗi dây ở cả hai đầu là 1 cam và trắng, 2 cam, 3 xanh và trắng, 4 xanh, 5 xanh và trắng , 6 màu xanh lá cây, 7 màu nâu và trắng, 8 màu nâu).Khi thiết bị được kết nối trực tiếp với máy tính, nên sử dụng các dây chéo (một đầu là: 1-cam-trắng, 2-cam, 3-xanh lá-trắng, 4-xanh lam, 5-xanh-trắng, 6-xanh lá cây, 7-nâu-trắng, 8-nâu; Đầu còn lại là: 1- xanh trắng, 2- xanh lục, 3- cam trắng, 4- xanh lam, 5- trắng xanh, 6- cam, 7- nâu trắng, 8- nâu ).

3. Hướng dẫn vận hành bảng điều khiển

(1) Khóa bàn phím: Giao diện giao tiếp của thiết bị kênh gửi các lệnh tương ứng để đặt xem các phím trên bảng có được phép sử dụng hay không.Xem "Mô tả Giao thức Truyền thông" để biết chi tiết.Khi phím bảng điều khiển bị khóa, không thể cài đặt các thông số tương ứng thông qua bảng điều khiển.
(2) Đặt xem giao diện ban đầu có cho phép chuyển kênh hay không.

■Quy trình cho phép chuyển kênh trên giao diện ban đầu:①nhấn Enter để Vào menu khi bạn nhấn nút cho phép nó được sử dụng.② Nhấn phím "▲" hoặc "▼" để chọn "1. Cài đặt khóa kênh";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn "cho phép chuyển đổi";⑤ Nhấn "Enter" để xác nhận hoàn thành.⑥ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

   ■Quy trình khóa chuyển kênh trên giao diện ban đầu: (1) nhấn Enter để Vào menu khi bạn cho phép sử dụng.② Nhấn phím "▲" hoặc "▼" để chọn "1. Cài đặt khóa kênh";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn "khóa chuyển";⑤ Nhấn "Enter" để xác nhận hoàn thành.⑥ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

(3) Chuyển kênh

(5) Đặt thời gian quét tự động và bắt đầu quét tự động

■Nhấn nút①để vào menu.② Nhấn phím "▲" hoặc "▼" để chọn "4. Cài đặt quét tự động";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn "giờ" của khoảng thời gian quét;⑤ Nhấn phím "Enter" để xác nhận;⑥ Nhấn phím "▲" hoặc "▼" để chọn "phút";⑦ nhấn phím "Enter" để xác định;⑧ Nhấn phím "▲" hoặc "▼" để chọn "thứ hai";⑨ Nhấn Enter.Nếu thời gian không phải là 0, quá trình quét tự động được bắt đầu.⑩ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

■Trong quá trình quét tự động, có ba cách để dừng quét trên bảng điều khiển: (1) khi giao diện ban đầu cho phép chuyển kênh, nhấn "▲" hoặc "▼" để chuyển kênh để dừng quét;② Chuyển kênh trong "2. Lựa chọn bắt buộc kênh" để dừng quét.③ Trong menu "4. Cài đặt quét tự động", đặt khoảng thời gian quét thành "00 giờ, 00 phút, 00 giây" để dừng quét.

(6) Cài đặt địa chỉ thiết bị, có thể được sử dụng để điều khiển nhiều thiết bị có địa chỉ khác nhau trong trường hợp tài nguyên cổng nối tiếp eo hẹp.

■Nhấn nút①để vào menu.② Nhấn phím "▲" hoặc "▼" để chọn "5. Cài đặt địa chỉ";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn "địa chỉ mới";⑤ Nhấn "Enter" để xác nhận hoàn thành.⑥ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

(7) Cài đặt tốc độ truyền của cổng nối tiếp có thể đáp ứng Cài đặt của các tốc độ truyền khác nhau.Tốc độ truyền có thể được đặt như sau: 1200, 2400, 4800, 9600, 19200, 57600, 115200, thường được đặt là 19200. (Lưu ý: Cài đặt tốc độ truyền chỉ có hiệu lực sau khi khởi động lại.)

■Nhấn nút①để vào menu.② Nhấn phím "▲" hoặc "▼" để chọn "6. Cài đặt tốc độ truyền";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn "tốc độ truyền";⑤ Nhấn "Enter" để xác nhận hoàn thành.⑥ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

(8) Cài đặt độ trễ đèn nền LCD

■Nhấn nút①để vào menu.② Nhấn "▲" hoặc "▼" để chọn "7. Đèn nền LCD";③ Nhấn "Enter" để Enter.④ Nhấn phím "▲" hoặc "▼" để chọn thời gian trễ;⑤ Nhấn phím "Enter" để xác nhận;⑥ Trong toàn bộ quá trình, nhấn Esc để quay lại bước trước đó.

(9) Lời nhắc thông báo lỗi

■Lỗi 1 - cho biết tràn dữ liệu.
■Lỗi 2 - chỉ ra rằng mô-đun công tắc quang hoạt động không chính xác.

.4.Mô tả giám sát máy tính trên

Thiết bị có thể nhận tín hiệu điều khiển từ máy tính thông qua giao diện RS-232 (hoặc RS-485) trên bảng điều khiển phía trước để thực hiện phép đo tự động hoặc giám sát thời gian thực (sử dụng hệ thống giám sát cổng nối tiếp hoặc phần mềm cổng nối tiếp) hoặc giám sát từ xa thông qua cổng Ethernet.

4.1.Hướng dẫn điều khiển chương trình
(1) Công cụ này chỉ có thể thực hiện một lệnh tại một thời điểm.Thường đợi cho đến khi chương trình trả về giá trị tương ứng trước khi nhập lệnh tiếp theo.
(2) Vui lòng sử dụng chữ in hoa.
(3) Nhập dấu ngoặc nhọn "& LT;"trong hoạt động thực tế.Là một ký tự mở đầu, dấu ngoặc đơn "& gt;"Là một chất diệt mối.
