Thông tin chi tiết sản phẩm:
|
| Gói thiết bị: | Bươm bướm | Độ chính xác bước sóng: | ± 2nm |
|---|---|---|---|
| Công suất ra: | ≥20 mW | Băng thông @ 3 dB: | ＜ 3MHz （0.03pm） |
| Ổn định công suất đầu ra trong vòng 15 phút: | ≤ ± 0,02 dB | Ổn định công suất đầu ra trong vòng 8 giờ: | ≤ ± 0,05 dB |
| Nhiệt độ bảo quản: | -30 ～ + 80 ℃ | Kích thước: | 235 mm W, 55 mm H, 320 mm D |
| Làm nổi bật: | Nguồn laser có thể điều chỉnh bước sóng đặc biệt của Butterfly,Nguồn laser có thể điều chỉnh bước sóng 2nm có độ ổn định cao |
||
Bướm Nguồn laser bước sóng đặc biệt Độ ổn định cao ± 2nm
Nguồn Laser bước sóng đặc biệt UC8131
Chúng tôi đã đề cập
Nguồn laser đa kênh UC812n / UC813n có thể được sử dụng cho các thiết bị WDM CWDM, thiết bị WDM chính xác cao, thiết bị cách tử ống dẫn sóng quang AWG, thiết bị PLC ống dẫn sóng quang phẳng, bộ khuếch đại quang EDFA và các ứng dụng và đo lường sợi quang chung khác.Đặc biệt, nó thích hợp cho việc sản xuất hàng loạt và phát hiện PLCS của bộ ghép và ống dẫn sóng quang phẳng.
Điểm đặc biệt
Nguồn laser đa kênh UC812n / UC813n có đặc tính ổn định đầu ra cao, kích thước nhỏ, khởi động nhanh, v.v.Thiết bị nguồn sáng có thể cung cấp nhiều kênh tín hiệu đầu ra nguồn sáng có bước sóng cố định.Quảng Châu Youxi cũng có thể tùy chỉnh 850, 980, 1250,1270 ... 1610,1625 nm và bất kỳ sự kết hợp nào của hai hoặc bốn hoặc nhiều hơn các thiết bị nguồn sáng bước sóng.
Mô tả giao diện sản phẩm

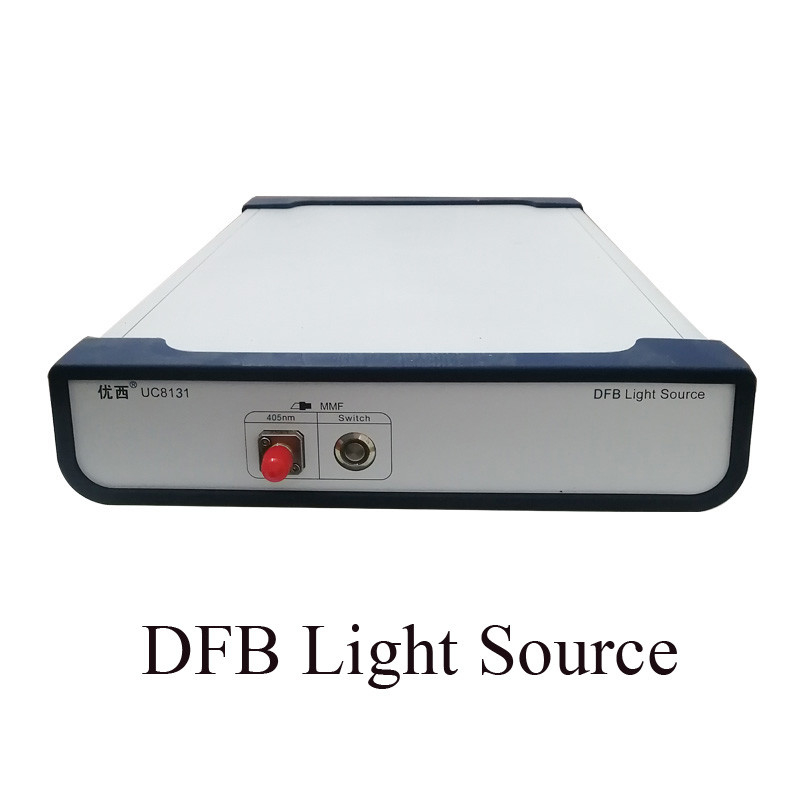

Mặt trước của nhạc cụ
Ở phía sau của nhạc cụ
Các yêu cầu cung cấp điện
Thiết bị tuân thủ các quy định về quá điện áp cấp II.Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần 48 ~ 66Hz, điện áp hoạt động là 115V, dòng tiêu thụ tối đa là 230mA;Khi điện áp hoạt động là 230V, dòng tiêu thụ tối đa là 120mA.
Mô tả giao diện liên lạc
Có hai cổng giao tiếp ở mặt sau của thiết bị, đó là giao diện USB và RS232.
Giao diện USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với thiết bị và PC, đồng thời thiết bị có thể được điều khiển bằng phần mềm giám sát.
Giao diện RS232
Các thông số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định.Thông số cổng nối tiếp Cài đặt của máy tính phải khớp với Cài đặt thông số thiết bị.
Giao diện đầu ra nguồn sáng
Giao diện đầu nối nguồn sáng cho đầu ra tín hiệu laser.Chọn đầu nối FC / PC hoặc FC / APC và sợi SMF hoặc MMF theo nhãn loại sợi trên bảng thiết bị.
Chú thích bước sóng hiển thị giá trị bước sóng của kênh tương ứng.
Nút chuyển kênh
Sau khi thiết bị được bật nguồn, hãy bật công tắc nguồn và đèn báo của nút chuyển kênh bắt đầu nhấp nháy.Lúc này, thiết bị chuyển sang trạng thái tự kiểm tra và đèn báo kênh sẽ tắt sau khi quá trình tự kiểm tra hoàn tất.
Người vận hành nên chọn cổng kênh tương ứng theo bước sóng yêu cầu, chạm nhẹ vào nút công tắc, đèn báo sáng.Nếu nút công tắc của kênh được bật ổn định, điều đó có nghĩa là tia laser của kênh tương ứng đã được bật và có thể được sử dụng.
