Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | Máy đo công suất quang học | Loại sợi: | Sợi SM MM |
|---|---|---|---|
| Dải bước sóng: | 850 ~ 1700 nm | Bước sóng hiệu chuẩn: | Hiệu chuẩn liên tục 850/980/1310/1510 ~ 1640nm |
| Giao diện đầu vào quang học: | Hỗ trợ mối nối sợi trần hoặc Bộ chuyển đổi FC / LC / SC | Trả lại mất mát: | ＞ 40 dB |
| Làm nổi bật: | Máy đo công suất quang nhanh 1640nm,Máy đo công suất quang bằng sợi quang SM MM |
||

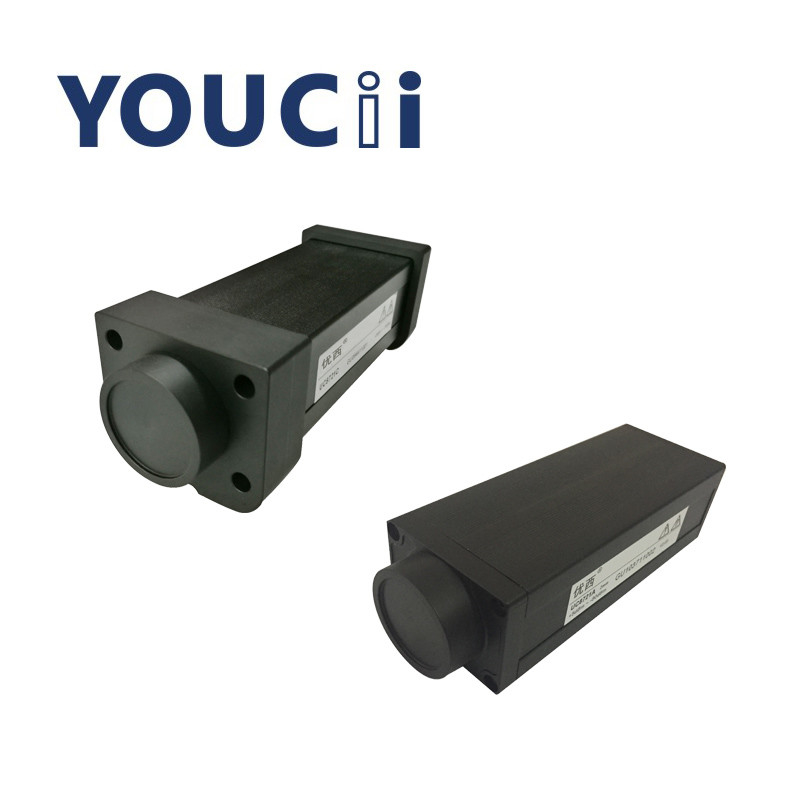

Đầu dò công suất quang nhanh + Dải nguồn 5 ~ -80dBm
UC8721là một mô-đun đồng hồ đo điện quang giao diện USB.Khoảng thời gian lấy mẫu của nó đạt được micro giây và có thể thu thập và xử lý dữ liệu với tốc độ cao.
CácUC8721mô-đun đồng hồ đo điện quang cung cấp một cổng giao tiếp USB được kết nối với PC.Người vận hành sử dụng chương trình Demo để điều khiển UC8721, xem các giá trị đo và thiết lập các tham số.CácUC8721mô-đun mete công suất quang mang lại hiệu suất vượt trội trong việc kiểm tra Các thành phần DWDM, các thành phần AWG & PLC, bộ khuếch đại quang và thực hiện các ứng dụng đo và kiểm tra sợi quang đa năng khác.So với các mô-đun đồng hồ đo điện UC Instruments khác, UC8721 có tính năng lấy mẫu tốc độ cao và kích thước nhỏ gọn và Nó đặc biệt phù hợp với hệ thống lấy mẫu đồng hồ đo điện quang được lắp ráp thành nhiều dạng và nhiều kênh.
Thông số kỹ thuật
| Người mẫu # | UC8721A | UC8721B | UC8721C | UC8721D | UC8721H |
| Phần tử cảm biến | InGaAs | ||||
| Dải bước sóng | 850 ~ 1700 nm | ||||
| Bước sóng hiệu chuẩn | Hiệu chuẩn liên tục 850/980/1310/1510 ~ 1640nm | ||||
| Dải công suất (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
| Khoảng thời gian lấy mẫu điện (Tỷ lệ) | 100 chúng tôi (10KHz) | 10 chúng tôi (100KHz) | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn | ||||
| Giao diện đầu vào quang học | Hỗ trợ mối nối sợi trần hoặc Bộ chuyển đổi FC / LC / SC | ||||
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Quan hệ Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB Giá trị điển hình | ||||
| Tuyến tính (sức mạnh) | ≤± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Trả lại mất mát | ＞40 dB | ||||
| Phương thức giao tiếp | USB | + Cắt tỉa | + Trig + BNC | + Cắt tỉa | |
| thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ + 40 ℃ | ||||
| Nhiệt độ bảo quản | -30 ~ + 80 ℃ | ||||
| Kích thước | 52 mm H, 60 mm W, 150 mm D | ||||
| Trọng lượng | 1,0 kg | ||||
Lưu ý: UC8721 có sẵn trong A / B / C / D / H, phù hợp với các môi trường ứng dụng khác nhau.
