Thông tin chi tiết sản phẩm:
|
| Nhiệt độ hoạt động: | 0 ~ 55 ° C | Điện áp cung cấp: | 100 ~ 240V |
|---|---|---|---|
| Kích thước tổng thể: | 235 x 55 x 320mm | loại trình kết nối: | SMA |
| Các loại mã được hỗ trợ: | PRBS 2n-1, n = 7, 9, 10, 11, 15,23, 31, Tối đa 20 bit / Ch, người dùng xác định / PRBS 2n-1, n = 9, | Trở kháng đầu ra: | 100Ohm |
| Làm nổi bật: | Bộ kiểm tra lỗi 400G bit,Bộ kiểm tra lỗi BERT |
||

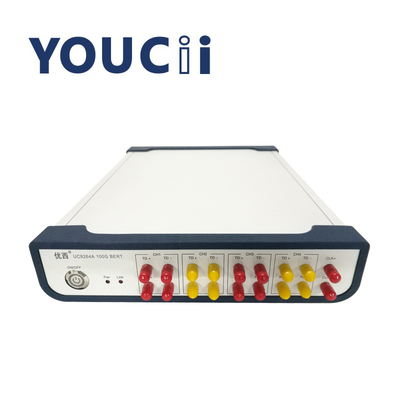

100G / 400G Bit-Error Tester BERT với hiệu suất chi phí cao
Tổng quan về
UC9264A là trình kiểm tra lỗi bit sản phẩm 100G.Nó có thể được sử dụng trong việc phát triển và sản xuất thử nghiệm các thiết bị quang học, cáp tốc độ cao, mô-đun quang học và hệ thống thông tin liên lạc.Hỗ trợ nhiều tốc độ khác nhau, từ 9,953Gbps đến 14,5Gbps và 25-29Gbps.
Đăng kí
áp dụng cho tất cả các loại mô-đun ánh sáng (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) và hệ thống con kiểm tra lỗi
phù hợp với tất cả các loại cáp chủ động, thụ động, thử nghiệm cáp quang chủ động
hoạt động như một nguồn tín hiệu cho nền tảng thử nghiệm 10G, 100G
Đặc trưng
hỗ trợ tốc độ từ 9,953Gbps đến 14,5Gbps và 25 đến 29Gbps
Tích hợp bốn trình tạo mã có thể lập trình và bốn trình phát hiện lỗi bit.
mô-đun đồng hồ tích hợp bên trong;
Bộ phát hiện lỗi bit tích hợp bộ khôi phục đồng hồ;
Thông số kỹ thuật
| Người mẫu | MIN | người mẫu | tối đa | đơn vị | Ghi chú |
| Thông số chung | |||||
| điện áp cung cấp điện | 100 | 220 | 240 | V | Dòng điện xoay chiều (ac), 50-60HZ |
| Sự tiêu thụ năng lượng | 20 | W | |||
| Nhiệt độ làm việc | 0 | 55 | ℃ | ||
| KÍCH THƯỚC | 235 x 55 x 320 | mm | |||
| Máy dò lỗi bit (ED) | |||||
| Phạm vi mức đầu vào | 100 | - | 1200 | mVppd | Đầu vào vi sai, khớp nối AC |
| Phạm vi tỷ lệ đầu vào | 9,953 | - | 29 | Gb / giây | |
| 100 | om | Sự khác biệt | |||
| loại trình kết nối | SMA | sự khác biệt, Bảng điều khiển phía trước | |||
| Các loại mã được hỗ trợ | PRBS 2n-1, n = 7, 9, 10, 11, 15,23, 31, Lên đến 20 bit / Ch, do người dùng xác định | tốc độ 9,953 ~ 14,5Gbps | |||
| PRBS 2n-1, n = 9, 15, 31 | tốc độ 25 ~ 29Gbps | ||||
| Trình tạo mã có thể lập trình (PPG) | |||||
| Phạm vi mức đầu ra | 200 | - | 1100 | mVppd | Khớp nối vi sai, xen kẽ |
| Phạm vi tỷ lệ đầu ra | 9,953 | - | 29 | Gb / giây | 9,953 ~ 14,5 / 25 ~ 29Gbps |
| Trở kháng đầu ra | 100 | Om | Sự khác biệt | ||
Yêu cầu cấp nguồn Ac
Thiết bị tuân thủ các quy định về quá điện áp cấp II.Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần 48-66Hz, điện áp hoạt động 115V Khi, dòng tiêu thụ tối đa là 230mA;Điện áp hoạt động 230V, nhiều nhất
Dòng tiêu thụ tối đa là 120mA.
Dây nguồn
Theo tiêu chuẩn an toàn quốc tế, thiết bị được trang bị dây nguồn 3 lõi đạt tiêu chuẩn quốc gia.Chỉ kết nối dây nguồn Cắm vào ổ cắm điện có bảo vệ nối đất.
Chỉ số sức mạnh
Chỉ báo nguồn sáng lên khi thiết bị được bật nguồn.
Mô tả giao diện liên lạc
Có hai cổng giao tiếp ở mặt sau của thiết bị, đó là giao diện USB và giao diện RS232.
Giao diện USB
Giao diện USB là giao diện loại B tiêu chuẩn 4 lõi, có thể được kết nối với thiết bị và PC, đồng thời thiết bị có thể được điều khiển bằng phần mềm giám sát.
