Thông tin chi tiết sản phẩm:
|
| Độ phân giải bước sóng: | 1 giờ chiều | Độ chính xác bước sóng tuyệt đối: | ± 10 giờ tối, Typ. ±5 giờ chiều |
|---|---|---|---|
| điện ổn định: | ±0,005dB (15 phút) ±0,05 dB (24 giờ) | tuyến tính công suất: | ± 0,3dB |
| Dải đo công suất: | +5 dBm đến -85 dBm | Nhiệt độ hoạt động: | 0°C ~ +45°C |
| nhiệt độ lưu trữ: | −40°C ~ +80°C | ||
| Làm nổi bật: | Máy quang phổ quét laser hai kênh,Máy quang phổ quét laser nhiệt độ không đổi |
||
Hai kênh quang phổ quét laser ± 5 Pm Typ., 24 giờ ở nhiệt độ liên tục

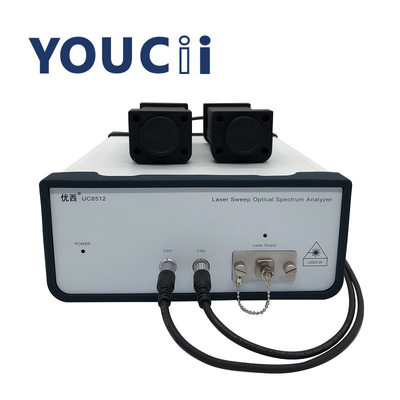

Máy phân tích quang phổ quét laser U8512 là một hệ thống kiểm tra thiết bị thụ động và phân tích quang phổ được điều khiển bởi PC. Nó chủ yếu được sử dụng cho các thành phần WDM thô, các thành phần WDM mật độ cao,Interleaver, AWG, WSS, OPM, thành phần DPSK và các công cụ đo lường và ứng dụng quang quang quang quang phổ biến khác.nó có thể là một nền tảng hệ thống thử nghiệm nguồn ánh sáng laser có thể điều chỉnh với độ chính xác bước sóng cao và chức năng quét nhanh.
Thông số kỹ thuật
|
Mô hình # |
UC8512C+UC88201 |
| Nguồn ánh sáng laser điều chỉnh | |
|
Phạm vi bước sóng |
1525.00 ~ 1568.00 nm |
|
Năng lượng đầu ra |
13 dBm |
|
Độ phân giải bước sóng |
1.0 pm |
|
Độ chính xác bước sóng tuyệt đối |
±10 giờ tối, Typ.±5 giờ chiều |
|
Độ chính xác độ dài sóng tương đối |
± 17h, Typ. ± 2h |
|
Khả năng lặp lại bước sóng |
± 15:00, bình thường ± 13:00 |
|
Độ ổn định bước sóng |
± 5 giờ chiều (thường là 24 giờ ở nhiệt độ liên tục) |
| Tốc độ điều chỉnh | ≤ 2 ms mỗi bước |
|
Sự ổn định năng lượng |
±0,005 dB (15 phút) ±0,05 dB (24 giờ) |
|
Khả năng lặp lại năng lượng |
± 0,05 dB |
|
Tính tuyến tính công suất |
± 0,3 dB |
| Độ phẳng năng lượng | 0.3 dB; Các giá trị điển hình là 0.05 dB. |
| Tỷ lệ từ chối chế độ bên | ≥ 40 dBm |
| Độ cường độ tiếng ồn tương đối | Giá trị điển hình < -135 dB |
| Máy đo công suất quang học | |
| Phạm vi bước sóng | 850 nm đến 1625 nm |
| Phạm vi đo công suất | +5 dBm đến -85 dBm |
| Độ chính xác của sức mạnh | < ± 4% |
| Khả năng lặp lại năng lượng | < 0,1 dB |
| Chức năng quét: được trang bị phần mềm quét thiết bị DWDM/Isolator/GFF | |
| Chế độ quét |
Quét quang phổ laser có thể điều chỉnh nhanh |
| tỷ lệ độ phân giải | 1h chiều |
| độ chính xác | 5 giờ chiều |
| Hiển thị công suất | Hiển thị công suất đỉnh |
| Chức năng bước sóng trung tâm | Trình hiển thị bước sóng trung tâm và băng thông 3dB |
| Chức năng tham chiếu | Xét nghiệm tham chiếu |
| Năng lượng của bộ điều hợp điện | AC 100 ~ 240 V, 48 - 66 Hz, 100 VA tối đa. |
| hiển thị | Giao diện điều khiển PC |
| Giao diện đầu ra quang học | Bộ kết nối FC/PC |
| Giao diện truyền thông | Giao diện USB / RS232 |
| Nhiệt độ lưu trữ | -40°C ~ +80°C |
| Nhiệt độ hoạt động | 0°C ~ +45°C |
| Kích thước | 245 mm W, 105 mm H, 320 mm D |
| Trọng lượng | 3.0kg |
Yêu cầu nguồn cung cấp điện
CácUC8512C+UC88201tuân thủ các quy định về điện áp cao cấp II. Điện áp hoạt động là 100 ~ 240V điện áp AC, dải tần số là 48 ~ 66Hz, điện áp hoạt động là 115V,Điện tiêu thụ tối đa là 230mA; Khi điện áp hoạt động là 230V, dòng tiêu thụ tối đa là 120mA.
Cổng USB
Giao diện USB là một giao diện tiêu chuẩn loại B 4 lõi, có thể được kết nối vớiUC8512C+UC88201và PC, và các thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cáp kết nối USB
Chiều dài của cáp USB không thể vượt quá 5 m. Nếu không, chỉ có thể sử dụng thiết bị mở rộng ngoại vi USB của bên thứ ba. Nói chung, chiều dài mở rộng tối đa có thể đạt 50 m.
Cổng hàng loạt RS232
Các thông số cổng hàng loạt của thiết bị được thiết lập với một giá trị cố định.
Định nghĩa chân giao diện RS232
