Thông tin chi tiết sản phẩm:
|
| Bước sóng hoạt động: | 1260～1650nm | Mất chèn: | ≤1,2dB |
|---|---|---|---|
| mất mát trở lại: | ≥50dB | Suy hao phụ thuộc bước sóng: | ≤0,25 |
| loại sợi quang: | SM (9/125UM, sợi quang duy trì phân cực) | Giám sát cổng: | RJ45、RS-232 |
| chuyển đổi thời gian: | ≤ 10ms (chuyển đổi tuần tự liền kề) | Nhiệt độ bảo quản: | -40 ～ + 80C |
| lặp đi lặp lại: | ≤ ± 0,05dB | ||
| Làm nổi bật: | Công tắc quang để bàn 1x4,Công tắc quang 50dB,Công tắc quang bước sóng 1650nm |
||

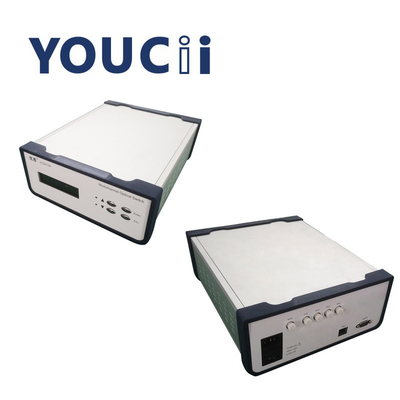

Công tắc quang dành cho máy tính để bàn 1x4 có suy hao trở lại ≥50dB Hiệu suất chi phí cao
Công tắc quang để bàn 1x4
Hướng dẫn sử dụng
1. Mô tả cấu tạo
1.1 Mô tả bảng điều khiển phía trước
Bảng điều khiển phía trước
(1) Màn hình LCD: hiển thị địa chỉ thiết bị, kênh hiện tại và thông tin liên quan.
(2), ▲ - phím lên;▼ -- phím xuống;Nhập -- Phím xác nhận;Esc - Phím hủy.
(3) Đèn báo nguồn Power1, Power2: cho biết nguồn điện đang hoạt động.
2. Mô tả bảng điều khiển phía sau
bảng điều khiển phía sau
(1) Giao diện Ethernet RJ45, cổng nối tiếp RS-232: giao diện truyền dữ liệu giám sát thiết bị.
(2) Giao diện nguồn AC: giao diện đầu vào của nguồn điện AC cho thiết bị.
Mô tả cổng quang: Các cổng I/O trên bảng thiết bị là các cổng công cộng.Số kênh 1, 2, 3, 4 lần lượt là.
3. Mô tả kết nối thiết bị
3.1 Mô tả đường quang bên trong
Sơ đồ đường dẫn quang bên trong của công tắc quang 1 x 4
thông số kỹ thuật
|
U84104 |
| bước sóng | 1260～1650nm |
| bước sóng thử nghiệm | 1310nm / 1550nm |
| mất chèn | ≤1,2dB |
|
≤ ± 0,05dB |
|
≥50dB |
|
≥55dB |
|
≤0,25 |
| mất mát phụ thuộc phân cực | ≤0,05 |
| thời gian chuyển đổi | ≤ 10ms(công tắc trình tự liền kề) |
|
SM(9/125um,phân cực duy trì sợi quang) |
|
FC/PC |
|
RJ45,RS-232 |
| cung cấp năng lượng làm việc | điện xoay chiều kép: 85 ～ 264 V(50/60Hz) |
| Nhiệt độ hoạt động | -5 ～ + 60℃ |
| Nhiệt độ bảo quản | -40 ～ + 80°C |
| loại khung gầm |
|
