Thông tin chi tiết sản phẩm:
|
| Pattern: | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | Chế độ mã hóa tín hiệu: | NRZ/PAM4 |
|---|---|---|---|
| Độ rung đầu ra dữ liệu 25G (RMS): | 500 | Nhiệt độ hoạt động: | 10~50 |
| Hết giờ (GHz): | 0,2~13,28 | Sự bảo đảm: | 1 năm |
| Giao diện nhập xuất dữ liệu: | Vi sai, khớp nối AC, trở kháng 50 ohm, SMA nữ 2,92mm | tuyến tính sơ đồ mắt PAM: | 0,95~1 |
| Làm nổi bật: | Máy kiểm tra BERT PM4,Máy kiểm tra BERT 400G |
||

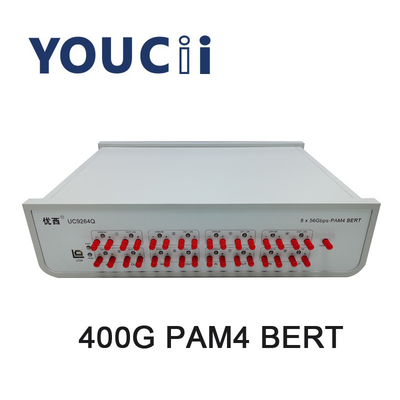

UC9264QTỷ lệ hỗ trợ PAM của Máy kiểm tra 400G PM4 BERT 14,0625, 26,5625, 28,9 GBd.
1. Chế độ mã hóa tín hiệu: NRZ và PAM4, có thể tự động chuyển đổi tự do giữa tín hiệu NRZ và PAM4.
2. Đầu ra đồng bộ tám kênh, được sử dụng để kiểm tra các sản phẩm 6.144g, 10G, 40G, 100G, 200G và 400G, kiểm tra mã lỗi có thể độc lập hoặc kiểm tra đồng bộ tám kênh.
3. hỗ trợ phát hiện mã lỗi liên tục và giám sát mã lỗi thời gian, hỗ trợ chức năng FEC phần cứng KP4/KR4.
4. Tỷ lệ hỗ trợ NRZ: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 Gpbs.
5. Tỷ lệ hỗ trợ PAM: 14,0625, 26,5625, 28,9 GBd.
6. NRZ hỗ trợ PRBS7, 9, 10, 11, 15, 23, PRBS31, Người dùng xác định.
Loại mã hỗ trợ PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Người dùng xác định.
8. tần số xung nhịp của bộ chia tần số 4 mặc định, hỗ trợ một phần tư, 1/8, 1/16, 1/32, 1, 64, 1 / tần số hơn 128 điểm.
9. Chế độ giao tiếp: USB sang HID.Không có ổ đĩa, giao tiếp với thiết bị thông qua phần mềm PC PC, đặt đồng hồ đo mã lỗi và kiểm tra tỷ lệ mã lỗi.
Sự chỉ rõ
| KHÔNG. | Tham số | tối thiểu | Kiểu | tối đa | Đơn vị |
| 1 | Chế độ mã hóa tín hiệu | NRZ/PAM4 | |||
| 2 | tốc độ dữ liệu | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28,05 | 28.05 | Gbps |
| 3 | Mẫu |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,NGƯỜI DÙNG PRBS13Q,SSPRQ,JP03A,JP03B. |
|||
| 4 | Thời gian tăng và giảm (20% đến 80%) | 14 | 35 | pS | |
| 5 | đảo ngược mô hình | Tín hiệu ở đầu nhận sẽ tự động đảo ngược | |||
| 6 | Biên độ đầu ra tín hiệu (một đầu) | 200 | 800 | 1000 | mV |
| 7 | Độ rung đầu ra dữ liệu 25G (RMS) | 500 | 700 | fs | |
| số 8 | Giao diện nhập xuất dữ liệu | Vi sai, khớp nối AC, trở kháng 50 ohm, SMA cái 2,92mm | |||
| 9 | Hết giờ | 0,2 | 6,64 | 13,28 | GHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu (một đầu) | 50 | mVpp | ||
| 11 | Dữ liệu đầu ra mắt sơ đồ giao điểm NRZ | 49 | 50 | 52 | % |
| 12 | Chiều cao mắt PAM4 (chiều cao mỗi mắt) | 80 | 110 | 200 | mV |
| 13 | tuyến tính sơ đồ mắt PAM | 0,95 | 0,98 | 1 | |
| 14 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
