Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu（Gbps）: | 0,155~11,3 | Thời gian tăng xung nhịp (OC-192)(20%~80%)（ps）: | 22.2~33.1 |
|---|---|---|---|
| Thời gian rơi của đồng hồ(OC-192)(80%~20%)（ps）: | 23,9~33,7 | Tổn thất bên trong （mV）của tín hiệu phát hiện (LOS)（）: | 5 (độ nhạy)~128 (quá tải) |
| Nhiệt độ hoạt động（℃）: | -40~85 | ||
| Làm nổi bật: | Mô-đun khôi phục đồng hồ CDR,Mô-đun khôi phục đồng hồ 10Gbps tốc độ đầy đủ |
||

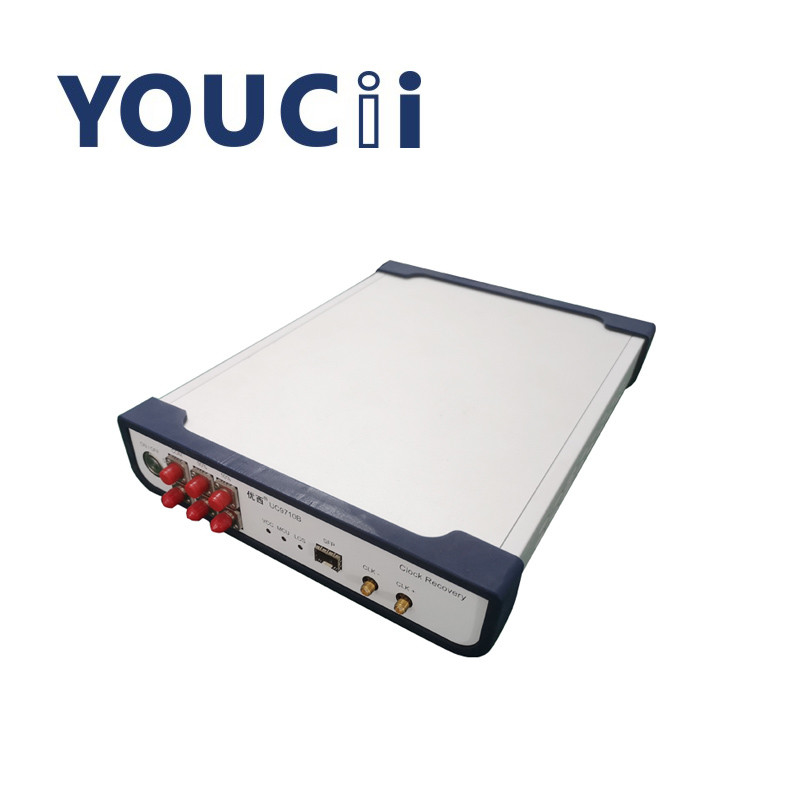

UC9710BMô-đun phục hồi đồng hồ CDR tốc độ đầy đủ 10Gbps Tốc độ thích ứng
UC9710 CDR (Mô-đun phục hồi đồng hồ) chủ yếu được sử dụng để cung cấp tín hiệu phục hồi đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ, để sử dụng máy hiện sóng lấy mẫu để kiểm tra sơ đồ mắt quang của thiết bị.Ứng dụng điển hình là thử nghiệm thiết bị mạng quang hoặc sản phẩm BOB trong ứng dụng PON.Do bản thân thiết bị trắc quang không có đầu ra đồng hồ phân chia tần số nên cần phải phục hồi tín hiệu đồng hồ để kích hoạt máy hiện sóng lấy mẫu khi kiểm tra sơ đồ mắt quang.
UC9710 CDR có cổng quang SFP, phù hợp với SFP thông thường được đóng gói SFP, SFP+, OLT SFP và các mô-đun quang khác.Nó chỉ cần đầu nhận của mô-đun quang để chuyển đổi tín hiệu quang thành tín hiệu điện, sau đó trích xuất và xuất đồng hồ của tín hiệu điện.Tín hiệu đồng hồ chủ yếu được sử dụng cho tín hiệu kích hoạt của máy hiện sóng.Thiết bị này tự điều chỉnh theo tốc độ và không yêu cầu cấu hình phần mềm.
Sự chỉ rõ
| KHÔNG. | thông số kỹ thuật | tối đa. | tối thiểu | Đơn vị. |
| 1 | Phạm vi tốc độ dữ liệu | 11.3 | 0,155 | Gbps |
| 2 | Dải bước sóng | 1600 | 800 | bước sóng |
| 3 | Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) | +3 | -15 | dBm |
| 4 | Đầu ra phạm vi đồng hồ điện phục hồi | 5,65 / 2,825 | 0,0775/0,03875 | GHz |
| 5 | Biên độ đồng hồ điện đầu ra | 600 (giá trị điển hình) | mVpp | |
| 6 | Thời gian tăng xung nhịp(OC-192)(20%~80%) | 33.1 | 22.2 | ps |
| 7 | Thời gian rơi của đồng hồ(OC-192)(80%~20%) | 33,7 | 23,9 | ps |
| số 8 | Rung động đầu ra (10.3125Gbps) | 1 (giá trị điển hình) | ps | |
| 9 | Tần số đồng hồ (Tốc độ 10,3125Gbps, chia cho 2/4) | 5.156 / 2.578 | 5.156 / 2.578 | GHz |
| 10 | Phát hiện mất tín hiệu bên trong (LOS) | 128 (quá tải) | 5 (độ nhạy) | mV |
| 11 | Điện áp nguồn điện (điện áp đầu vào của nguồn điện bên ngoài) | 5,5 | 4 | V |
| 12 | Nhiệt độ hoạt động | 85 | -40 | ℃ |
Khi lấy mẫu máy hiện sóng kiểm tra kiểu mắt quang học và dạng sóng, nó cần được kích hoạt bởi cùng một nguồn với tín hiệu đo được.Mô-đun CDR (phục hồi đồng hồ) chủ yếu được sử dụng trong môi trường thử nghiệm yêu cầu máy hiện sóng lấy mẫu để kiểm tra bản đồ mắt quang, nhưng không cung cấp đồng hồ kích hoạt.Ứng dụng điển hình là kiểm tra thiết bị mạng quang hoặc cho các sản phẩm BOB trong ứng dụng PON, vì bản thân thiết bị quang được đo không có đầu ra đồng hồ phân chia tần số.Tín hiệu đồng hồ cần được phục hồi để kích hoạt máy hiện sóng lấy mẫu khi kiểm tra mẫu mắt quang học.
CDR này được trang bị một cổng quang SFP, cổng này có thể được kết nối với SFP, SFP+, OLT SFP thông thường và các mô-đun quang khác được gói gọn trong SFP.Chỉ cần đầu nhận của mô-đun quang, chịu trách nhiệm chuyển đổi tín hiệu quang thành tín hiệu điện, sau đó thiết bị trích xuất và xuất đồng hồ của tín hiệu điện.Các tín hiệu đồng hồ chủ yếu được sử dụng để kích hoạt tín hiệu của máy hiện sóng.
