Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Dãy công suất: | + 5 ~ -70 dBm 0~60 dB |
|---|---|---|---|
| Độ chính xác tương đối - Mất mát trở lại: | ± 0,4dB | Độ chính xác điện năng tuyệt đối: | ± 0,2dB |
| giao diện: | RS232 | NHIỆT ĐỘ HOẠT ĐỘNG: | 0～ +40℃ |
| Thời gian hiệu chuẩn lại: | 2 năm | Cân nặng: | 3,5kg |
| Làm nổi bật: | Máy đo suy hao trở lại chèn RS232,Máy đo suy hao quay trở lại chèn quang học 70dB |
||

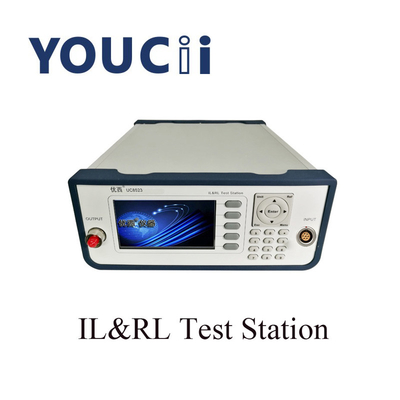

UC8523 Thiết bị kiểm tra truyền thông quang học Máy đo suy hao trở lại chèn
Sự chỉ rõ
| Người mẫu # | UC8523B+UC88201 |
| Phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310/1550nm |
| Dãy công suất | + 5 ~ -80 dBm |
| Phạm vi mất mát trở lại | 0~70dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối - Mất mát trở lại | ± 0,4dB |
| Độ chính xác điện năng tuyệt đối | ± 0,2dB |
| Độ chính xác tương đối – Suy hao chèn | < 0,02 dB điển hình |
| giao diện | RS232 |
| Quyền lực | 100 ~ 240 V xoay chiều |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Thời gian hiệu chuẩn lại | 2 năm |
| kích thước | 245mm W×105mm H×320mm D |
| Cân nặng | 3,5kg |
Tổng quan về
THIẾT BỊ MẤT CẮM NGUỒN ĐÈN KÉP UC8523B LÀ MÁY ĐẶT BÀN, MÀN HÌNH TINH THỂ LỎNG, Ổ CẮM NGUỒN ĐÈN ĐƠN (FC/APC ADAPTER), ĐO MẤT CẮM NGUỒN, suy hao ngược VÀ đo TRỰC TIẾP THIẾT BỊ ĐIỆN QUANG.
Thiết bị này PHÙ HỢP cho việc kiểm tra các thành phần truyền thông quang học, kiểm tra lắp đặt, đặc biệt là đo phích cắm kết nối của cáp nhẹ.Hệ thống có thể được xây dựng trong hai nguồn ánh sáng có bước sóng cố định bất kỳ.
Mô tả giao diện người dùng
Bảng điều khiển phía trước của máy chủ
Giao diện đầu ra quang là giao diện FC/APC
Bảng điều khiển phía sau của máy chủ
Các yêu cầu cung cấp điện
UC8523B tuân thủ các quy định về quá áp Cấp II.Điện áp hoạt động là điện áp xoay chiều 100 ~ 240V, dải tần 48 ~ 66Hz, điện áp hoạt động là 115V, dòng tiêu thụ tối đa là 230mA;Khi điện áp hoạt động là 230V thì dòng tiêu thụ tối đa là 120mA.
cổng USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với UC8523 và PC, đồng thời thiết bị có thể được điều khiển bằng phần mềm giám sát.
cáp kết nối USB
Chiều dài của cáp USB không được vượt quá 5 m.Nếu không, chỉ có thể sử dụng bộ mở rộng thiết bị ngoại vi USB của bên thứ ba.Nói chung, chiều dài mở rộng tối đa có thể đạt tới 50 m.
Cổng nối tiếp RS232
Các tham số cổng nối tiếp của thiết bị được đặt thành một giá trị cố định.Cài đặt thông số cổng nối tiếp của máy tính phải khớp với Cài đặt thông số thiết bị.
