Bộ kiểm tra lỗi bit bốn kênh 10G Hỗ trợ BERT 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

Máy kiểm tra lỗi bit bốn kênh 10G BERT Hỗ trợ nhiều tốc độ 10Gbps

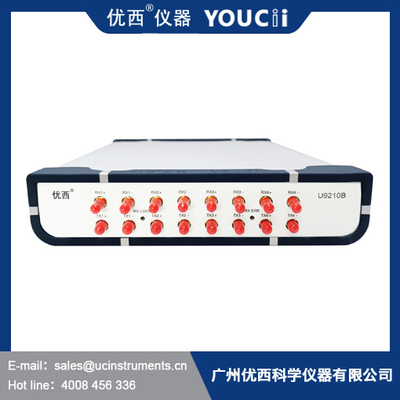

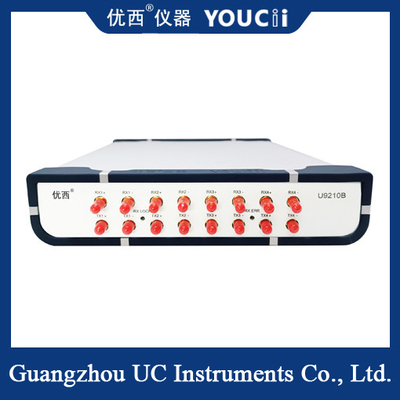

Máy kiểm tra lỗi bit nối tiếp U9210B là một máy kiểm tra tỷ lệ lỗi bit đa năng được thiết kế để kiểm tra các thành phần và hệ thống truyền thông kỹ thuật số tốc độ cao.

Máy kiểm tra lỗi bit nối tiếp cung cấp chức năng tạo mã và phát hiện lỗi bit với tốc độ cao nhất là 11.3Gbps với hiệu suất chi phí cực cao. Máy phân tích cung cấp bốn cổng điện khác biệt (lên đến 11.3Gbps) để kiểm tra lỗi bit.

U9210B có cấu trúc nhỏ gọn và thể tích nhỏ. Hỗ trợ các giao diện giao tiếp USB hoặc Ethernet giúp tích hợp vào môi trường kiểm tra tự động mượt mà hơn.

Giao diện vận hành của máy kiểm tra lỗi bit nối tiếp U9210B phù hợp với hệ điều hành Windows-XP/WIN7/WIN8/WIN10, dựa trên hoạt động của người dùng PC và giao diện hiển thị đồ họa, rất thuận tiện cho môi trường làm việc trong phòng thí nghiệm hoặc dây chuyền sản xuất. Ba bộ sau được sử dụng chồng lên với giao diện kiểm tra 12 kênh:

Các tính năng của máy kiểm tra lỗi bit nối tiếp U9210B

· Bộ tạo mã và bộ phát hiện lỗi 9.953Gbps đến 11.3Gbps

· Độ nhạy đầu vào nhỏ hơn 50 mVpp

· Đồng bộ hóa chế độ bit nhanh

· Giao diện người dùng trực quan và hệ điều hành Windows

· Hỗ trợ các lệnh điều khiển từ xa

Lựa chọn mã tiêu chuẩn:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Hỗ trợ các tiêu chuẩn và tốc độ

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Giao diện quản lý truyền thông/mạng

Yêu cầu về nguồn điện
U9210B tuân thủ các quy định về quá áp Cấp II. Điện áp hoạt động là điện áp AC 100 ~ 240V, dải tần số là 48 ~ 66Hz, điện áp hoạt động là 115V, dòng tiêu thụ tối đa là 230mA; Khi điện áp hoạt động là 230V, dòng tiêu thụ tối đa là 120mA.
Cổng USB
Giao diện USB là giao diện loại B 4 lõi tiêu chuẩn, có thể được kết nối với UC9210B và PC, và thiết bị có thể được điều khiển bằng phần mềm giám sát.
Cáp kết nối USB
Chiều dài của cáp USB không được vượt quá 5 m. Nếu không, chỉ có thể sử dụng bộ mở rộng ngoại vi USB của bên thứ ba. Nói chung, chiều dài mở rộng tối đa có thể đạt tới 50 m.

Trọng lượng của

Nhỏ hơn 2 kg

Nguyên tắc hoạt động của máy đo lỗi

Truyền thông quang học đang trở thành sức mạnh cốt lõi của công nghệ truyền thông do những ưu điểm của nó về tổn thất truyền dẫn thấp, dung lượng thông tin lớn và tốc độ truyền nhanh, và các mô-đun quang học đang được sử dụng ngày càng rộng rãi.Với sự gia tăng tốc độ truyền, lỗi bit sẽ xảy ra trong hệ thống truyền thông quang tốc độ cao do suy hao, tán sắc và các vấn đề khác, vì vậy việc đo tỷ lệ lỗi bit của mô-đun quang một cách chính xác và hiệu quả là rất quan trọng.Vậy, máy đo lỗi bit hoạt động như thế nào?

Nguyên tắc kiểm tra lỗi

Đối tượng kiểm tra lỗi thường là hệ thống truyền dẫn từ theo cấp số nhân, có thể hiểu là kênh truyền thông tin kỹ thuật số. Sơ đồ khối cơ bản của cấu trúc kiểm tra lỗi được hình thành bằng cách kết nối bộ tạo mã với đầu vào của đối tượng được kiểm tra và đầu ra của đối tượng được kiểm tra với bộ phát hiện lỗi.
