Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Bước sóng hiệu chuẩn: | 850/980/1310/1510~1640nm Hiệu chuẩn liên tục |
|---|---|---|---|
| Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu: | ± 4% (1200nm ~ 1610nm) | Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu: | ＜ 0,02 dB Giá trị điển hình |
| Phương thức giao tiếp: | USB | Độ tuyến tính (công suất): | ≤± 0,06dB (1200 ~ 1610nm, + 0 ~ -60dBm) |
| Làm nổi bật: | Máy đo công suất quang USB,Máy đo công suất quang 60dBM |
||

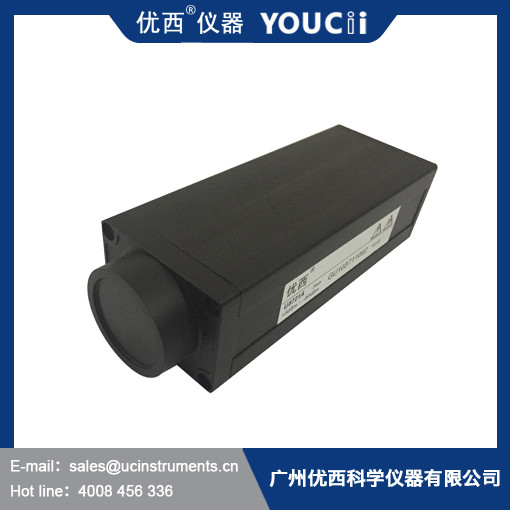

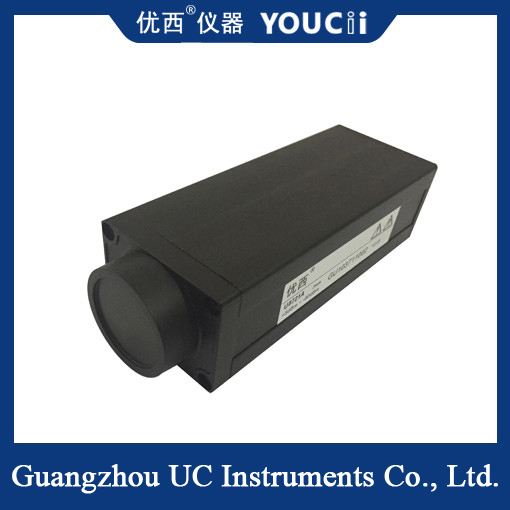

Đầu dò máy đo công suất quang USB + 5 ~ -80/+ 25 ~ -60dBM
Module máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các ứng dụng đo lường sợi quang nói chung như thành phần ghép kênh phân chia theo bước sóng chính xác cao DWDM, thành phần mảng lưới dẫn sóng quang AWG, thành phần dẫn sóng quang phẳng PLC, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo lường sợi quang khác.So với các loại máy đo công suất khác của Quảng Châu Youxi, U8721 có đặc điểm là lấy mẫu tốc độ cao và hình dạng nhỏ, đặc biệt thích hợp để lắp ráp hệ thống lấy mẫu máy đo công suất quang đa kênh.
U8721 là máy đo công suất quang USB với dải động lên đến 85dB, độ chính xác đo công suất thấp cao và tốc độ lấy mẫu 1KHz.
Ứng dụng
Kiểm tra thiết bị WDM, GFF, AWG, PLC
Đo suy hao chèn và suy hao phản hồi
Cảm biến sợi quang, kiểm tra cáp sợi quang
Đo phân tán chế độ phân cực (PMD và PDL)
Sợi quang, thử nghiệm phòng thí nghiệm R&D truyền thông
Quy định sản phẩm
|
Mã số |
U8721A | ||||
| Phần tử cảm biến | InGaAs | ||||
| Dải bước sóng | 850 ~ 1700 nm | ||||
| Bước sóng hiệu chuẩn | 850 / 980 / 1310 / 1510~1640nm Hiệu chuẩn liên tục | ||||
| Dải công suất (dBm) | + 5 ~ -65 | ||||
|
Chu kỳ lấy mẫu công suất (Tốc độ) |
100 us(10KHz) | ||||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn | ||||
| Giao diện đầu vào quang | Hỗ trợ khớp nối sợi trần hoặc Bộ điều hợp FC/LC/SC | ||||
|
Tuyệt đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Tương đối Độ không đảm bảo (độ chính xác) ở điều kiện tham chiếu |
＜ 0.02 dB Giá trị điển hình | ||||
| Độ tuyến tính (công suất) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Suy hao phản hồi | ＞40 dB | ||||
| Giao diện truyền thông | USB | ||||
| Thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40℃ | ||||
| Nhiệt độ bảo quản | -30 ~ +80℃ | ||||
| Kích thước | 52mm C, 60 mm R, 150 mm S | ||||
| Khối lượng | 1.0 kg | ||||
Ghi chú:
Mô tả: U8721A chủ yếu được sử dụng để giám sát công suất quang tốc độ cao.
Bề mặt nhạy sáng U8721B PD bên ngoài, chủ yếu được sử dụng để đo quét ánh sáng không gian.
Quét đồng bộ nhanh U8721C chủ yếu được sử dụng trong hệ thống đo quét bước sóng DWDM/AWG.
U8721D quét đồng bộ nhanh với đầu ra analog BNC.
