Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 850 ~ 1700nm | Dải công suất (dBm): | + 5 ~ -70 |
|---|---|---|---|
| Loại sợi ứng dụng: | Tiêu chuẩn SM và MM | Lợi nhuận mất mát: | ＞40dB |
| Phương thức giao tiếp: | USB | Giao diện đầu vào quang học: | Hỗ trợ khớp nối sợi trần hoặc Bộ chuyển đổi FC/LC/SC |
| Làm nổi bật: | Máy đo công suất quang 1700Nm,Máy đo công suất quang 850Nm tốc độ cao |
||

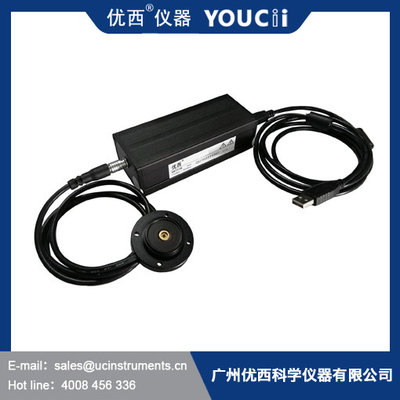

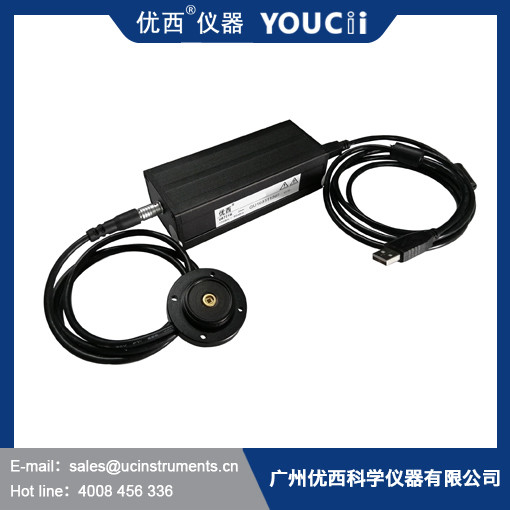

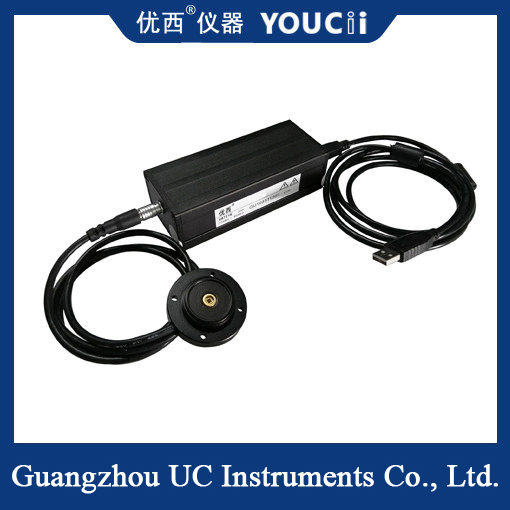

Máy đo công suất quang tốc độ cao PD bên ngoài Phạm vi công suất +5 ~ -70
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các ứng dụng đo lường sợi quang nói chung như thành phần ghép kênh phân chia theo bước sóng chính xác cao DWDM, thành phần mảng lưới dẫn sóng quang AWG, thành phần dẫn sóng quang phẳng PLC, WSS, OPM, DPSK, bộ khuếch đại quang EDFA.So với các loại máy đo công suất khác của Quảng Châu Youxi, U8721 có đặc điểm là lấy mẫu tốc độ cao và hình dạng nhỏ, đặc biệt thích hợp để lắp ráp hệ thống lấy mẫu máy đo công suất quang đa kênh.
Đặc điểm sản phẩm:
Khởi động nhanh, độ chính xác đo cao
Phạm vi đo công suất động rộng
Nhiều phạm vi công suất và số kênh tùy chọn
Giao diện giao tiếp USB, tốc độ cao và tiện lợi
Giá cả phải chăng
Thông số kỹ thuật
|
Mã sản phẩm |
U8721B | ||||
| Phần tử cảm biến | InGaAs | ||||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||||
| Bước sóng hiệu chuẩn | 850 / 980 / 1310 / 1510~1640nm Hiệu chuẩn liên tục | ||||
| Phạm vi công suất (dBm) | +5 ~ -70 | ||||
|
Chu kỳ lấy mẫu công suất (Tốc độ) |
100 us (10KHz) | ||||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn | ||||
| Giao diện đầu vào quang | Hỗ trợ khớp nối sợi trần hoặc Bộ điều hợp FC/LC/SC | ||||
|
Tuyệt đối Độ không đảm bảo (độ chính xác) trong điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Tương đối Độ không đảm bảo (độ chính xác) trong điều kiện tham chiếu |
＜ 0.02 dB Giá trị điển hình | ||||
| Độ tuyến tính (công suất) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Suy hao phản hồi | ＞40 dB | ||||
| Giao diện giao tiếp | USB | ||||
| Chu kỳ hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40℃ | ||||
| Nhiệt độ bảo quản | -30 ~ +80℃ | ||||
| Kích thước | 52mm C, 60 mm R, 150 mm S | ||||
| Khối lượng | 1.0 kg | ||||
Giải thích:
U8721A chủ yếu được sử dụng để giám sát công suất quang tốc độ cao.
Bề mặt nhạy sáng U8721B PD bên ngoài, chủ yếu được sử dụng để đo quét ánh sáng không gian.
U8721C quét đồng bộ nhanh, chủ yếu được sử dụng trong hệ thống đo quét bước sóng DWDM/AWG.
U8721D quét đồng bộ nhanh, với đầu ra tương tự BNC.
U8721H quét đồng bộ nhanh để phát hiện công suất cao.
