Thông tin chi tiết sản phẩm:
|
| Làm nổi bật: | Máy đo quang công suất 4 kênh,Máy đo quang công suất chính xác cao |
||
|---|---|---|---|

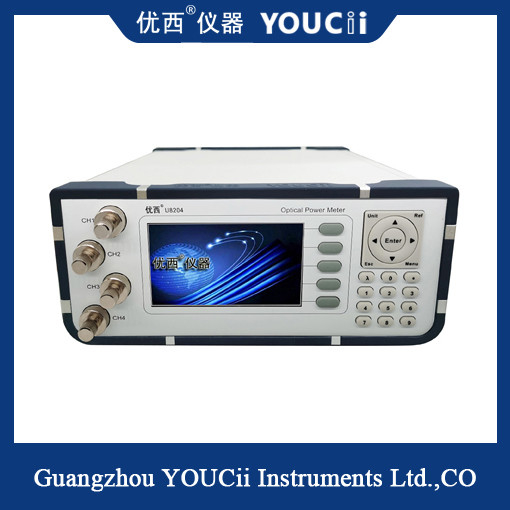

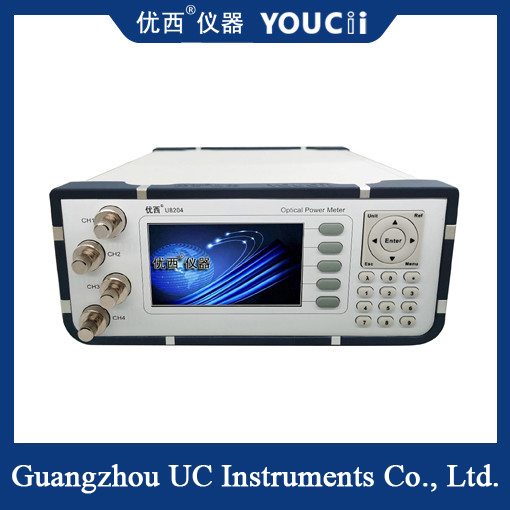

Máy đo quang công suất 4 kênh Thiết bị kiểm tra quang chính xác cao
Đồ gá sợi trần là tùy chọn cho máy đo công suất quang bốn kênh U8204, vì vậy việc kiểm tra thuận tiện và nhanh chóng hơn.Màn hình LCD độ phân giải cao kích thước lớn hiển thị các thông số đo và các phím bảng điều khiển có thể trực tiếp đặt các thông số, giúp thao tác trở nên rất đơn giản.Đồng hồ đo công suất áp dụng phương pháp xử lý và thu thập dữ liệu mới, có phạm vi đo công suất lớn hơn, tốc độ phản hồi nhanh hơn và độ ổn định cao hơn.
Mô tả giao diện người dùng
1.Màn hình hiển thị
Màn hình LCD hiển thị phép đo công suất quang thời gian thực, bước sóng làm việc, giá trị tham chiếu công suất và giá trị thời gian trung bình của hai kênh.
2.key
Thao tác điều khiển và cài đặt tham số của thiết bị đo công suất được thực hiện bằng cách nhấn nút.
3. Kênh đầu vào quang học
Giao diện đầu vào tín hiệu laser, bộ chuyển đổi có thể chọn kết nối bộ chuyển đổi FC/PC hoặc FC/APC tiêu chuẩn, do khách hàng chỉ định khi mua sản phẩm.
4.Mặt trước động cơ chính
Máy đo quang công suất U8204sự chỉ rõ
| 型 号 Người mẫu # | bạn8204 | |||
| số kênh | 4 | |||
| Dãy công suất | +10 ~ -65dBm | |||
| Dải bước sóng | 850 ~ 1700nm | |||
| Bước sóng hiệu chuẩn | 850/908/1270/1290/1310/1330/1510/1530/1550/1570nm | |||
| Thời gian lấy mẫu | 100 chúng tôi (10KHz) | |||
| Loại sợi ứng dụng | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | |||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200nm ~ 1610nm) | |||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB điển hình | |||
| Độ tuyến tính (công suất) | ≤ ± 0,06 dB (1200nm ~ 1610nm, 0~ -50dBm) | |||
| mất mát trở lại | ＞ 40dB | |||
| Nhiệt độ hoạt động | 0 ～ +40℃ | |||
| Nhiệt độ bảo quản | -30 ～ +80℃ | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| kích thước | 245mm W, 105mm H, 320mm S | |||
| Cân nặng | 2,0 kg | |||
Người dùng đã hỏi những câu hỏi sau
Làm thế nào để bạn đo công suất quang?
Tiêu chuẩn NIST cho tất cả các phép đo công suất là ECPR, hoặc máy đo bức xạ nhiệt điện hiệu chuẩn bằng điện, đo công suất quang bằng cách so sánh công suất đốt nóng của ánh sáng với công suất đốt nóng đã biết của một điện trở.Hiệu chuẩn được thực hiện ở 850, 1300 và 1550 nm.
dBm tốt cho chất xơ là gì?
dBm dương nghĩa là công suất lớn hơn 1mw và âm nghĩa là nhỏ hơn 1mw.Nguồn laser tốt cho liên kết singlemode sẽ có công suất đầu ra ~ +3 đến +6 dBm - 2-4 mw - được ghép vào sợi quang.Một VCSEL cho các liên kết đa chế độ phải có công suất khoảng 0dBm - 1mw.
