Thông tin chi tiết sản phẩm:
|
| Dải công suất (dBm): | + 5 ~ -65 | Giao diện đầu vào quang học: | Hỗ trợ khớp nối sợi trần hoặc Bộ chuyển đổi FC/LC/SC |
|---|---|---|---|
| NHIỆT ĐỘ HOẠT ĐỘNG: | 0 ~ +40℃ | Phạm vi bước sóng (nm): | 850 ~ 1700nm |
| Làm nổi bật: | Máy đo công suất quang USB 1700nm,Máy đo công suất quang 40dB |
||

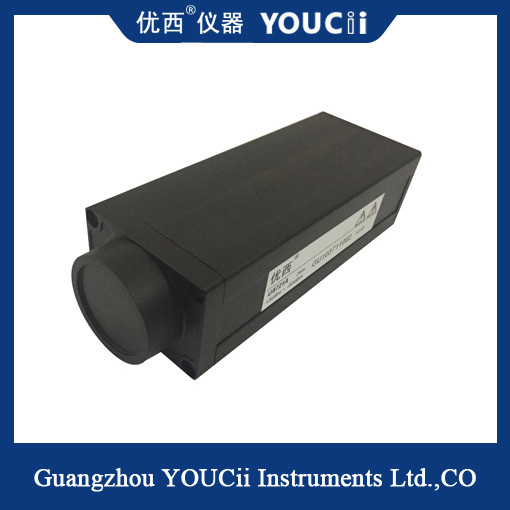

Đồng hồ đo công suất quang USB Đầu dò công suất Đồng hồ đo nhỏ và tiện lợi
Tổng quan
Thời gian lấy mẫu của mô-đun máy đo công suất quang tốc độ cao U8721 của Quảng Châu Youxi có thể đạt đến cấp độ Hoa Kỳ, có thể thu thập và xử lý dữ liệu nhanh hơn.Mô-đun đồng hồ đo điện sử dụng giao diện truyền thông USB, có thể giao tiếp trực tiếp với PC, thông qua phần mềm cấu hình để hiển thị dữ liệu và đặt tham số.
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong phần tử DWDM ghép kênh phân chia bước sóng có độ chính xác cao, phần tử AWG mảng cách tử ống dẫn sóng quang, phần tử PLC ống dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo sợi quang nói chung khác.Và mẫu U8721 có A/B/C/D/H và các mẫu khác nhau có các chức năng khác nhau.
Cổng đầu vào tín hiệu laser.Khi kết nối dây nhảy quang với mô-đun đồng hồ đo công suất quang, bạn cần sử dụng bộ chuyển đổi kết nối ở giữa.Bộ điều hợp kết nối phải phù hợp với loại của cả đầu nối giao diện đồng hồ đo điện và đầu nối cáp quang.Hai bộ điều hợp kết nối điển hình được liệt kê để kết nối sợi quang với máy đo công suất quang U8721.
kẹp sợi quang trần kết nối bộ chuyển đổi
Bộ điều hợp kết nối FC/PC
loại mô hình
1.U8721A chủ yếu được sử dụng để giám sát công suất quang tốc độ cao.
2.U8721B PD cảm quang bên ngoài, chủ yếu được sử dụng để đo quét ánh sáng không gian.
3. Quét đồng bộ nhanh U8721C chủ yếu được sử dụng trong hệ thống đo lường quét bước sóng DWDM/AWG.
4.U8721D quét đồng bộ nhanh với đầu ra analog BNC.
U8721A/B/C/D/HMáy đo công suất quang USBsự chỉ rõ
|
người mẫu |
bạn8721A | bạn8721B | bạn8721C | bạn8721D | bạn8721H |
| Phần tử cảm biến | InGaAs | ||||
| Dải bước sóng | 850 ~ 1700nm | ||||
| Bước sóng hiệu chuẩn | Hiệu chuẩn liên tục 850/980/1310/1510~1640nm | ||||
| Dải công suất (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
100 chúng tôi (10KHz) | 10 chúng tôi (100KHz) | |||
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | ||||
| Giao diện đầu vào quang học | Hỗ trợ khớp sợi trần hoặc FC/Bộ chuyển đổi LC/SC | ||||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200nm ~ 1610nm) | ||||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB giá trị điển hình | ||||
| Độ tuyến tính (công suất) | ≤± 0,06dB (1200 ~ 1610nm, + 0 ~ -60dBm) | ||||
| mất mát trở lại | ＞ 40dB | ||||
| Phương thức giao tiếp | USB | + Trig | +Trig +BNC | + Trig | |
| thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40℃ | ||||
| Nhiệt độ bảo quản | -30 ~ +80℃ | ||||
| kích thước | 52mm H, 60 mm W, 150 mm S | ||||
| Cân nặng | 1,0 kg | ||||
