Thông tin chi tiết sản phẩm:
|
| Chế độ mã hóa tín hiệu: | NRZ/PAM4 | loại mã: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31，USER\ PRBS13Q、SSPRQ、JP03A、JP03B。 |
|---|---|---|---|
| Giao diện nhập/xuất dữ liệu: | Vi sai, khớp nối AC, trở kháng 50 ohm, SMA nữ 2,92mm | đảo ngược mô hình: | Đảo ngược tín hiệu tự động ở đầu nhận |
| Làm nổi bật: | Nguồn Laser có thể điều chỉnh PRBS7,Nguồn Laser có thể điều chỉnh đồng bộ tám chiều |
||

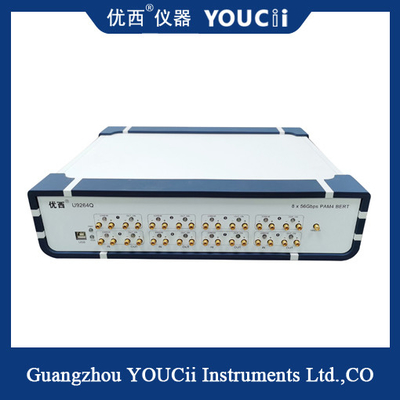

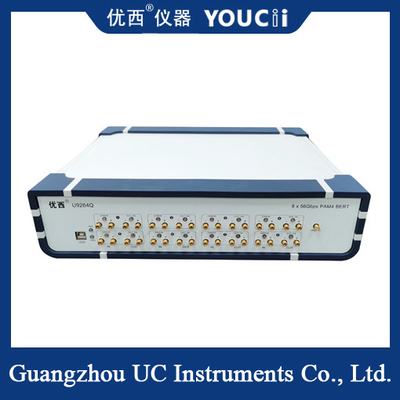

400G PM4 BERT Error Code Tester Thử nghiệm đồng bộ độc lập hoặc tám chiều
Đặc điểm hiệu suất:
1Chế độ mã hóa tín hiệu: NRZ và PAM4, có thể tự động chuyển đổi tự do giữa các tín hiệu NRZ và PAM4.
2, đầu ra đồng bộ tám kênh, được sử dụng để thử nghiệm các sản phẩm 6.144G, 10G, 40G, 100G, 200G và 400G, thử nghiệm lỗi có thể là độc lập hoặc thử nghiệm đồng bộ tám kênh.
3, Hỗ trợ phát hiện lỗi liên tục và giám sát lỗi thời gian, hỗ trợ chức năng FEC phần cứng KP4/KR4.
5, tần số đồng hồ của mặc định 4 tần số chia, hỗ trợ một phần tư, 1/8, 1/16, 1/32, 1, 64, 1 / tần số hơn 128 điểm.
6Chế độ liên lạc: USB đến HID.Không cần trình điều khiển. Phần mềm máy tính trên PC giao tiếp với thiết bị để thiết lập bộ đo lỗi bit và kiểm tra tỷ lệ lỗi bit.
Mã lỗi 400G PM4 BERTthông số kỹ thuật:
| Không, không. |
tham số |
Tối thiểu |
điển hình |
Tối đa |
đơn vị |
| 1 |
Chế độ mã hóa tín hiệu |
NRZ/PAM4 | |||
| 2 |
Tỷ lệ dữ liệu |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 | Gbps |
| 3 |
Loại mã |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 |
Thời gian tăng và giảm(20% đến 80%) |
14 | 35 | pS | |
| 5 |
Chuyển đổi mô hình |
Tự động đảo ngược tín hiệu ở đầu nhận |
|||
| 6 |
Phạm vi đầu ra tín hiệu (một đầu) |
200 | 800 | 1000 | mV |
| 7 |
25G dữ liệu đầu ra jitter (RMS) |
500 | 700 | Fs | |
| 8 |
Giao diện nhập dữ liệu/đi ra dữ liệu |
Phân biệt, ghép AC, 50 ohm trở kháng, nữ 2.92mm SMA |
|||
| 9 |
Khả năng ra đồng hồ |
0.2 | 6.64 | 13.28 | GHz |
| 10 |
Độ nhạy đầu vào tín hiệu dữ liệu (một kết thúc) |
50 | mVpp | ||
| 11 |
Dữ liệu đầu ra giao diện biểu đồ mắt NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4 Chiều cao mắt (mỗi chiều cao mắt) |
80 | 110 | 200 | mV |
| 13 |
Tính tuyến tính của bản đồ mắt PAM |
0.95 | 0.98 | 1 | |
| 14 |
Nhiệt độ hoạt động |
10 | 25 | 50 | °C |
U9264Q 400G FR4 Biểu đồ kết nối hệ thống thử nghiệm điển hình
