Thông tin chi tiết sản phẩm:
|
| Kênh truyền hình: | 1/2 | Hình dạng: | mô-đun |
|---|---|---|---|
| Dãy công suất: | +10 ~ -65dBm | Dải bước sóng: | 850 ~ 1700nm |
| Thời gian lấy mẫu công suất（Tỷ lệ）: | 100 chúng tôi（10KHz） | Lợi nhuận mất mát: | ＞ 40dB |
| Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | ||
| Làm nổi bật: | Máy Đo Công Suất Quang Mini Kênh Đôi,Máy Đo Công Suất Quang Hiệu Suất Cao |
||

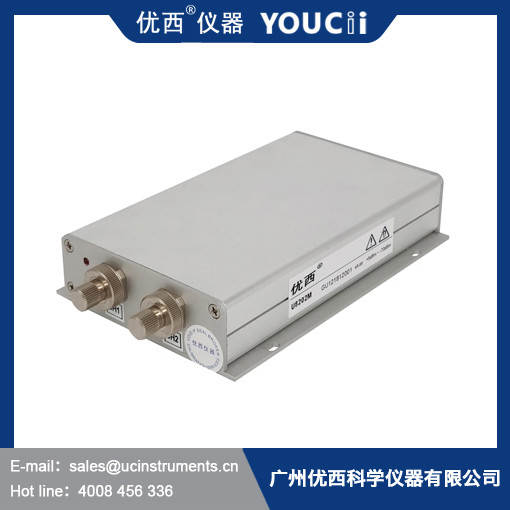

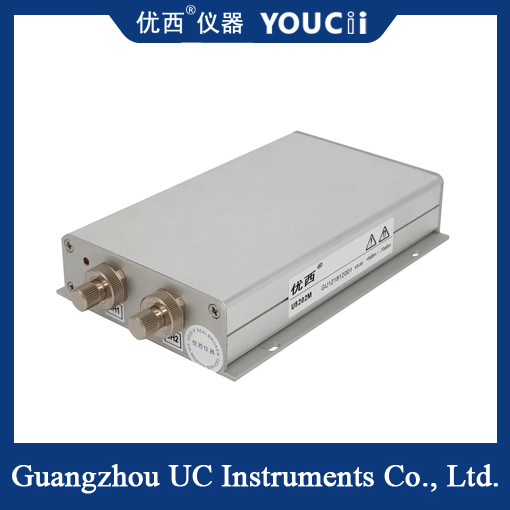

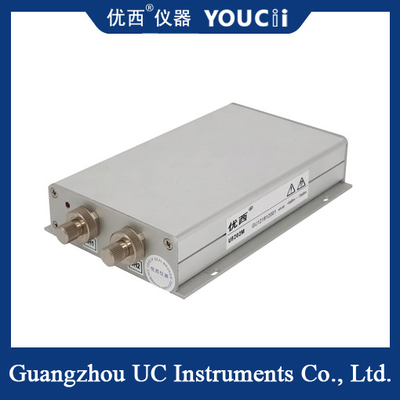

Mô-đun đo năng lượng quang nhỏ kênh hai hiệu quả cao và kích thước nhỏ
Ứng dụng của máy đo công suất quang nguồn ánh sáng nên chọn các loại máy đo công suất quang khác nhau theo các điều kiện sử dụng khác nhau:
1, với phép đo trực tiếp của hàm mất tích chèn DB.
2Đảm bảo rằng các mô hình này phù hợp với phạm vi đo lường và độ phân giải của màn hình.
3Đánh giá độ chính xác hiệu chuẩn và sản xuất quy trình hiệu chuẩn để đáp ứng các yêu cầu về sợi quang và kết nối.
4. chọn loại đầu dò tốt nhất và loại giao diện
Máy đo năng lượng quang nhỏ U8202M hai kênh có hiệu suất tuyệt vời, kinh tế và thực tế, và phù hợp rộng rãi với các ứng dụng thử nghiệm và đo quang sợi.Nó được thiết kế đặc biệt cho dòng sản xuất hàng loạt.
Hệ thống thử nghiệm máy đo điện quang U8202M có đặc điểm hiệu quả cao, kích thước cực nhỏ, tốc độ khởi động nhanh và lợi ích kinh tế.công suất cao, đơn kênh và kênh hai máy đo điện quang.
| Mô hình # | U8201M | U8202M | U8201MH | U8202MH |
| Số kênh | 1 | 2 | 1 | 2 |
| Phạm vi năng lượng | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | |||
|
Thời gian lấy mẫu công suất (tỷ lệ) |
100 us ((10KHz) | |||
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um | |||
|
Toàn thể Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Tương đối Sự không chắc chắn (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường | |||
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -50 dBm) | |||
| Lợi nhuận mất mát | > 40 dB | |||
| Giao diện truyền thông | RS232 | |||
| Lưu trữ dữ liệu lấy mẫu | Hỗ trợ thu thập dữ liệu trực tuyến và lưu trữ trong 2 giờ và vẽ đường cong công suất | |||
| Cung cấp điện | DC5V3A, Nó được trang bị với một bộ điều hợp điện AC 100-240 V | |||
| Nhiệt độ hoạt động | 0 + 40°C | |||
| Nhiệt độ lưu trữ | -30 ️ +80°C | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 100 mm W, 30 mm H, 165 mm D | |||
| Trọng lượng | 10,0 kg | |||
