Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 0,622~11,7Gbps | loại mã: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| Biên độ đầu ra tín hiệu (một đầu): | 200~1000mV | Độ nhạy đầu vào tín hiệu dữ liệu (một đầu): | 0,1Vpp |
| Độ rung đầu ra dữ liệu (RMS): | 1,5(giảm 10,3125G) ps | Xuất dữ liệu giao điểm đồ thị mắt: | 50~54% |
| Làm nổi bật: | Máy kiểm tra BERT 15G,Máy kiểm tra BERT hai kênh |
||

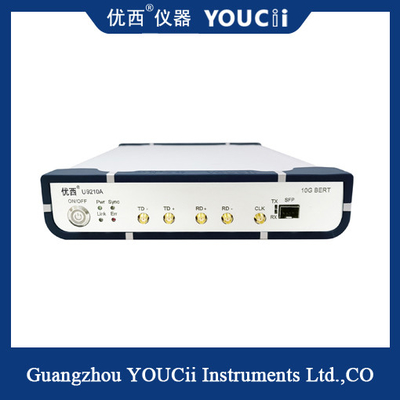

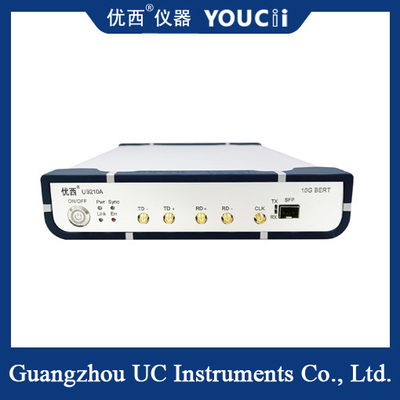

BERT tốc độ đầy đủ 10G Hai kênh cho một nguồn và một đèn 622M~15G
Tự động liệt kê tất cả các địa chỉ thiết bị USB, chọn một địa chỉ USB và nhấn nút Kết nối để kết nối thiết bị hiện tại.Accumulatio BER(tỷ lệ lỗi bit): tích lũy số lỗi bit tức thời và thời gian trôi qua, Accumulatio BER = số lỗi bit tức thời/(thời gian trôi qua*tổng số bit).
-Khóa ?Đếm Err thực sự?Thời gian trôi qua?Lock:Rx lol(sync) là khóa hoặc mở khóa
Real Err Count: Bộ đếm lỗi bit tức thời
Thời gian trôi qua: Thời gian tích lũy cho phép đo Accumulatio BER .
| KHÔNG. |
tham số |
tối thiểu |
đặc trưng |
tối đa |
đơn vị |
| 1 |
tốc độ dữ liệu |
0,622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
loại mã |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
Thời gian tăng dần và giảm dần (20% đến 80%) |
18 | 23 | ps | |
| 4 |
đảo ngược mô hình |
Hỗ trợ đảo ngược tín hiệu ở đầu truyền và đầu nhận |
|||
| 5 |
Biên độ đầu ra tín hiệu (một đầu) |
200 | 800 | 1000 | mV |
| 6 |
Độ rung đầu ra dữ liệu (RMS) |
1,5(giảm 10,3125G) | ps | ||
| 7 |
Giao diện nhập/xuất dữ liệu |
Vi sai, khớp nối AC, trở kháng 50 ohm, SMA |
|||
| số 8 |
đầu ra đồng hồ |
100 | 156,25 | 156,25 | MHz |
| 9 |
Độ nhạy đầu vào tín hiệu dữ liệu (một đầu) |
0,1 | Vpp | ||
| 10 |
Xuất dữ liệu giao điểm đồ thị mắt |
50 | 52 | 54 | % |
| 11 |
Nhiệt độ hoạt động |
10 | 25 | 50 | °C |
