Thông tin chi tiết sản phẩm:
|
| Phạm vi bước sóng hoạt động: | Phạm vi bước sóng hoạt động | Phạm vi mất mát trở lại: | 0~60dB |
|---|---|---|---|
| Độ chính xác tương đối - Mất mát trở lại: | ± 0,4dB | Độ chính xác điện năng tuyệt đối: | ± 0,2dB |
| nhiệt độ lưu trữ: | -30～+80℃ | Trọng lượng: | 3,5kg |
| Làm nổi bật: | Máy đo suy hao quang học 60dB,Máy đo suy hao quang học đa bước sóng |
||
Bộ Phản Xạ Trở Lại Mất Mát Đa Bước Sóng 2/3/4/5

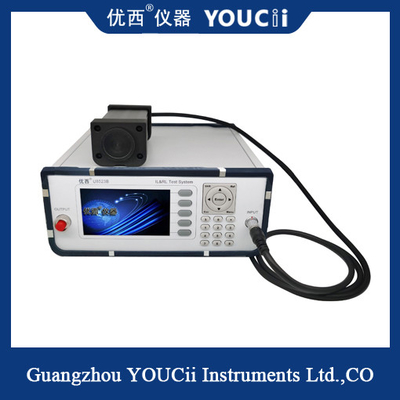

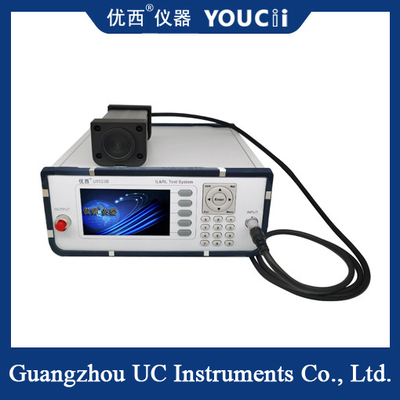

Máy đo phản xạ ngược/công suất nguồn U8523B+U88201 với nguồn sáng kép 1310/1550 nm là một thiết bị để bàn, màn hình LCD, đầu ra nguồn sáng đơn, đo độ mất mát ngược, độ mất mát chèn và đo trực tiếp công suất quang. Được sử dụng để đo độ suy giảm phản xạ của các thiết bị quang học và liên kết quang học khác nhau, kiểm soát chất lượng của đầu nối sợi quang, các thành phần truyền thông quang học, hệ thống, đo phích cắm cáp và sợi quang, là một giải pháp tuyệt vời trong lĩnh vực này.
U8523 có nguồn sáng tích hợp 1310nm/1550nm. Tích hợp với các đầu nối phản xạ ngược cực thấp FC/APC tại cổng đầu ra, có thể sử dụng các dây nhảy lai để phù hợp với các phép đo của các loại đầu nối khác nhau mà không ảnh hưởng đến phạm vi đo độ mất mát trở lại. Khi thiết bị được kiểm tra (DUT) được kết nối với đầu cuối đầu ra DUT của dây nhảy, độ mất mát trở lại của thiết bị được kiểm tra sẽ được hiển thị.
Giới thiệu giao diện hiển thị
Giao diện khởi tạo
Khi nguồn sáng kép U8523 được cắm trở lại vào thiết bị đo độ mất mát và được bật nguồn, màn hình sẽ hiển thị một số thông tin phát hiện, bao gồm số sê-ri của máy chủ và phiên bản phần sụn, như hình dưới đây:
U8523BMáy đo độ mất mát trở lạiThông số kỹ thuật:
| Model # | U8523 |
| Phần tử cảm biến | InGaAs |
| Phạm vi bước sóng hoạt động | 1310 / 1550 nm |
| Phạm vi công suất | + 5 ~ -70 dBm |
| Phạm vi mất mát trở lại | 0~60 dB |
| Loại sợi ứng dụng | SM tiêu chuẩn |
| Độ chính xác tương đối – Mất mát trở lại | ± 0.4 dB |
| Độ chính xác công suất tuyệt đối | ± 0.2 dB |
| Độ chính xác tương đối – Mất mát chèn | < 0.02 dB Điển hình |
| Giao diện | RS232 |
| Nguồn | 100 ~ 240 V AC |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Thời gian hiệu chuẩn lại | 2 năm |
| Kích thước | 245mm R×105mm C×320mm S |
| Trọng lượng | 3.5 kg |
