Thông tin chi tiết sản phẩm:
|
| Tốc độ dữ liệu: | 0,622~11,7Gbps | loại mã: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| Độ rung đầu ra dữ liệu (RMS): | 1,5(10,3125G) | Độ nhạy đầu vào tín hiệu dữ liệu: | 50mVpp |
| Biên độ đầu ra vi sai tín hiệu: | 200~1000mV | Xuất dữ liệu điểm giao nhau của đồ thị mắt (chênh lệch): | 49~52% |
| Làm nổi bật: | Bộ kiểm tra BERT 4 kênh,Bộ kiểm tra BERT tốc độ đầy đủ 10G |
||

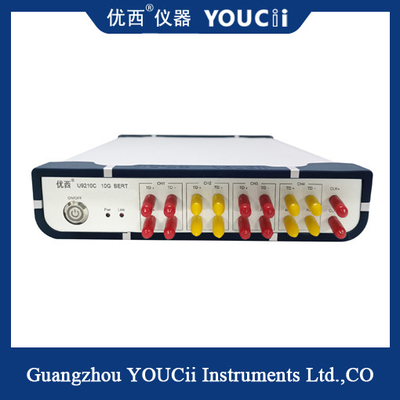

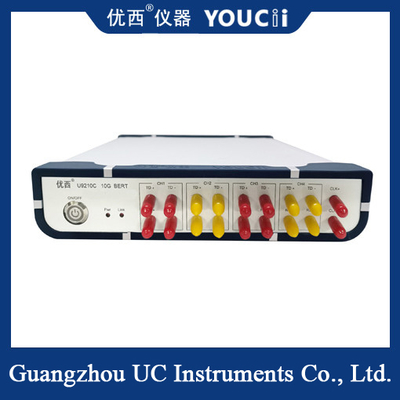

Máy đo lỗi tốc độ đầy đủ 4 kênh 10G (0,622 đến 11,7 Gbps)Bert
Đo sơ đồ mắt điện phát hiện lỗi:
2,5Gbps
6,25Gbps
10,3125Gbps
Máy đo lỗi tốc độ đầy đủ 4 kênh 10G U9210Cthông số kỹ thuật:
| KHÔNG. | tham số | tối thiểu |
đặc trưng |
tối đa |
đơn vị |
| 1 |
Tốc độ dữ liệu |
0,622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
Số kênh |
4 (Cổng điện 4 kênh, hỗ trợ PG và ED) |
|||
| 3 |
Loại mã |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 |
Thời gian tăng và giảm (20% đến 80%) |
18 | 23 | ps | |
| 5 |
Đảo ngược mô hình |
Hỗ trợ đảo ngược tín hiệu ở đầu phát và đầu nhận |
|||
| 6 |
Biên độ đầu ra chênh lệch tín hiệu |
200 | 600 | 1000 | mV |
| 7 |
Độ biến động đầu ra dữ liệu (RMS) |
1.5(10.3125G) | ps | ||
| số 8 |
Giao diện nhập/xuất dữ liệu |
Vi sai, khớp nối AC, trở kháng 50 ohm, SMA |
|||
| 9 |
Đầu ra đồng hồ |
100 | 156,25 | 156,25 | MHz |
| 10 |
Độ nhạy đầu vào tín hiệu dữ liệu |
50 | mVpp | ||
| 11 |
Điểm giao nhau của biểu đồ mắt đầu ra dữ liệu (sự khác biệt) |
49 | 50 | 52 | % |
| 12 |
Thời gian phản hồi USB HID |
10 | bệnh đa xơ cứng | ||
| 13 |
Nhiệt độ hoạt động |
10 | 25 | 50 | °C |
| 14 |
Điện áp hoạt động (AC) |
180 | 220 | 250 | V. |
