Thông tin chi tiết sản phẩm:
|
| Biên độ đầu ra tín hiệu (một đầu): | 200~1000mV | Độ rung đầu ra dữ liệu (RMS): | 1,5(giảm 10,3125G) ps |
|---|---|---|---|
| Xuất dữ liệu giao điểm đồ thị mắt: | 50~54% | Nhiệt độ hoạt động: | 10~50°C |
| Thời gian tăng và giảm (20% đến 80%): | 18~23 điểm | Độ nhạy đầu vào tín hiệu dữ liệu (một đầu): | 0,1Vpp |
| Làm nổi bật: | Dụng cụ báo lỗi bit quang SFP,Dụng cụ báo lỗi bit quang 12 kênh |
||

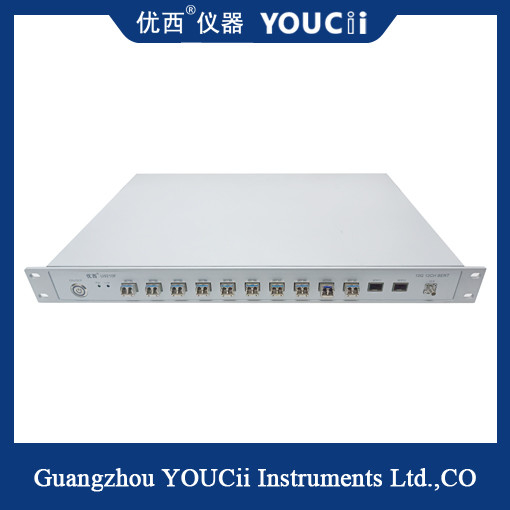

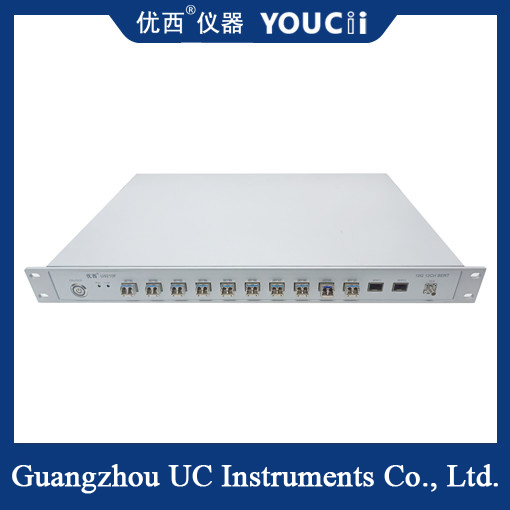

Thiết bị đo lỗi bit quang SFP 12 kênh, phát hiện lỗi liên tục
Thiết bị đo lỗi bit quang SFP 12 kênh Đặc tính hiệu suất:
1.U9210F 12 kênh quang.
2.Hỗ trợ phát hiện lỗi liên tục và phát hiện lỗi thời gian.
3.Hỗ trợ tốc độ đầy đủ từ 622M đến 11.7Gbps；
4.Hỗ trợ loại mã: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
5.Chế độ giao tiếp USB HID hoặc USB-COM.
Thiết bị đo lỗi bit quang SFP 12 kênhThông số kỹ thuật
|
Thông số |
Tối thiểu |
Điển hình |
Tối đa |
Đơn vị |
|
|
Tốc độ dữ liệu |
0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbps | |
|
Số kênh |
12 (cổng quang 12 kênh) | ||||
|
Loại mã |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | ||||
|
Thời gian tăng và giảm (20% đến 80%) |
18 | 23 | ps | ||
|
Đảo ngược mẫu |
Hỗ trợ đảo ngược tín hiệu ở đầu phát và đầu thu |
||||
|
Biên độ đầu ra tín hiệu (đơn) |
200 | 800 | 1000 | mV | |
|
Jitter đầu ra dữ liệu (RMS) |
1.5 (giảm 10.3125G) | ps | |||
|
Giao diện đầu vào/đầu ra dữ liệu |
Vi sai, ghép AC, trở kháng 50 ohm, SMA |
||||
|
Đầu ra đồng hồ |
100 | 156.25 | 156.25 | MHz | |
|
Độ nhạy đầu vào tín hiệu dữ liệu (đơn) |
0.1 | Vpp | |||
|
Giao điểm biểu đồ mắt đầu ra dữ liệu |
50 | 52 | 54 | % | |
|
Nhiệt độ hoạt động |
10 | 25 | 50 | °C | |
