Thông tin chi tiết sản phẩm:
|
| Số kênh: | 5 (4 cổng điện, 1 cổng quang, hỗ trợ PG và ED) | loại mã: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31，USER\ PRBS13Q、SSPRQ、JP03A、JP03B。 |
|---|---|---|---|
| Thời gian tăng và giảm (20% đến 80%): | 18~23 điểm | Giao diện nhập/xuất dữ liệu: | Vi sai, khớp nối AC, trở kháng 50 ohm, SMA nữ 2,92mm |
| Làm nổi bật: | Máy kiểm tra BERT PRBS7,Máy kiểm tra BERT song song 4 kênh |
||

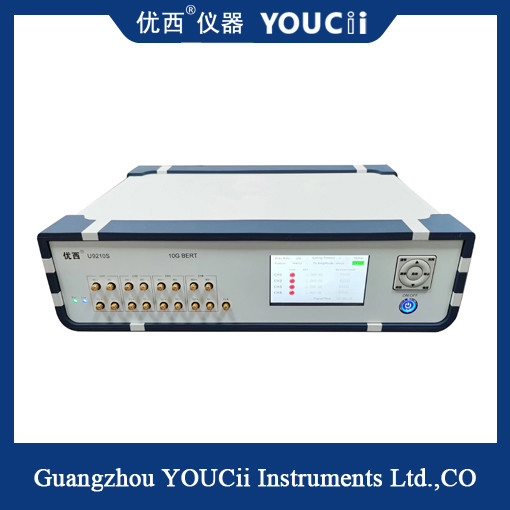

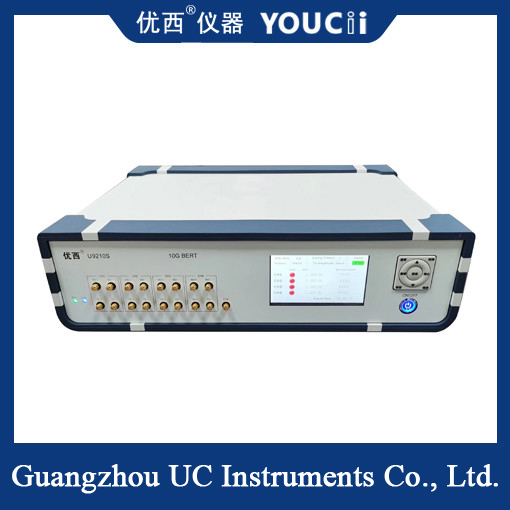

Hiển thị băng song song 4 kênh Máy đo lỗi tốc độ đầy đủ 10G BERT
Các tính năng cơ bản của U9210S:
1. PG và ED song song bốn kênh;Đầu ra đồng hồ kết thúc đơn.
2. PG và ED hỗ trợ 37 điểm tốc độ từ 0,6144 đến 15,0 Gbps.
3, loại mã hỗ trợ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4, hỗ trợ phát hiện lỗi liên tục và giám sát lỗi thời gian.
5, với màn hình hiển thị, hỗ trợ thao tác nút bảng điều khiển.
6. Chế độ giao tiếp: USB HID (ổ đĩa miễn phí) hoặc USB-com.
Giao diện màn hình như sau (chỉ mang tính chất tham khảo).
|
tên nhạc cụ |
U9210S | ||||
|
tham số |
tối thiểu |
đặc trưng |
tối đa |
đơn vị |
|
|
tốc độ dữ liệu |
0,6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15Vân vân. | 15,0 | Gbps | |
|
Số kênh |
5 (4 cổng điện, 1 cổng quang, hỗ trợ PG và ED) |
||||
|
loại mã |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | ||||
|
Thời gian tăng và giảm (20% đến 80%) |
18 | 23 | ps | ||
|
đảo ngược mô hình |
Hỗ trợ đảo ngược tín hiệu ở đầu truyền và đầu nhận |
||||
|
Biên độ đầu ra vi sai tín hiệu |
200 | 600 | 1000 | mV | |
|
Độ rung đầu ra dữ liệu (RMS) |
1.5(10.3125G) | ps | |||
|
Giao diện nhập/xuất dữ liệu |
Vi sai, khớp nối AC, trở kháng 50 ohm, SMA |
||||
|
đầu ra đồng hồ |
100 | 156,25 | 156,25 | MHz | |
|
Độ nhạy đầu vào tín hiệu dữ liệu |
50 | mVpp | |||
|
Xuất dữ liệu điểm giao nhau của đồ thị mắt (chênh lệch) |
49 | 50 | 54 | % | |
|
Thời gian đáp ứng USB HID |
10 | bệnh đa xơ cứng | |||
|
Nhiệt độ hoạt động |
10 | 25 | 50 | °C | |
|
Điện áp hoạt động (AC) |
180 | 220 | 250 | V | |
