Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 11,3~0,155Gbps | Phát hiện mất tín hiệu bên trong (LOS): | 128~5mV |
|---|---|---|---|
| Phạm vi phục hồi đồng hồ: | 155Mb/giây đến 11Gb/giây | Dải bước sóng: | 800-1600nm |
| Độ rung đầu ra (10.3125Gbps): | 1 (giá trị điển hình) ps | Nhiệt độ hoạt động: | 80~-40°C |
| Làm nổi bật: | Mô-đun phục hồi đồng hồ CDR 10Gbps,Mô-đun phục hồi đồng hồ CDR 1600nm |
||

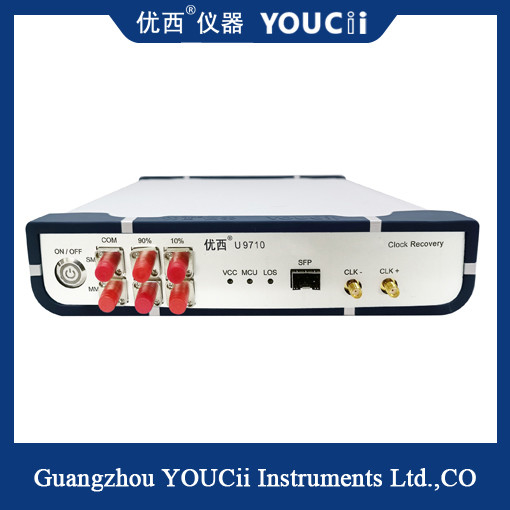

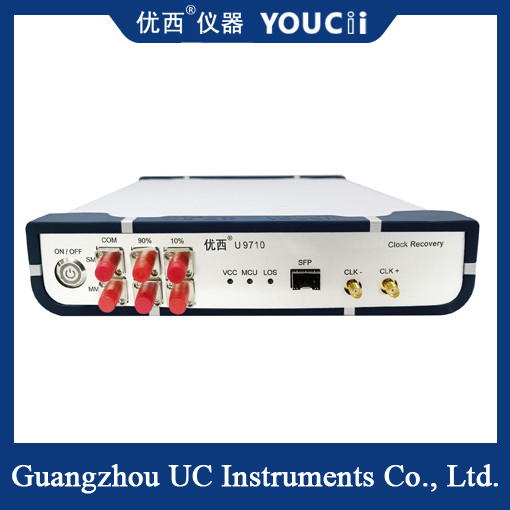

10Gbps Full Rate 10Gbps CDR Clock Recovery Module 0.155~11.3G
Khi thử nghiệm mô hình mắt quang học và hình dạng sóng, nó cần được kích hoạt bởi cùng một nguồn như tín hiệu đo.Mô-đun CDR (clock recovery) chủ yếu được sử dụng trong môi trường thử nghiệm đòi hỏi máy dao động lấy mẫu để kiểm tra bản đồ mắt quang học, nhưng không cung cấp đồng hồ kích hoạt.Ứng dụng điển hình là thử nghiệm thiết bị mạng quang học, hoặc cho các sản phẩm BOB trong ứng dụng PON, bởi vì thiết bị quang đo tự nó không có đầu ra đồng hồ phân tần số.Cần khôi phục tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi thử mẫu mắt quang học.
CDR này được trang bị cổng quang SFP, có thể được kết nối với SFP thông thường, SFP +, OLT SFP và các mô-đun quang khác được đóng gói trong SFP.Chỉ cần đầu nhận của module quang học, chịu trách nhiệm chuyển đổi tín hiệu quang thành tín hiệu điện, và sau đó thiết bị trích xuất và phát ra đồng hồ tín hiệu điện.Các tín hiệu đồng hồ chủ yếu được sử dụng để kích hoạt tín hiệu của máy dao động.
Các thông số chính của CDR:
1Phạm vi khôi phục đồng hồ: 155Mb/s đến 11Gb/s;
2Phạm vi bước sóng: 800-1600 nm;
3Phạm vi đầu vào quang học: +3 ~ -15dBm;
4. Khả năng khôi phục đồng hồ điện (phân chia tần số 4) phạm vi: 38,75MHz đến 2,78GHz;
5. Phạm vi đồng hồ đầu ra: Cặp AC / 800mVpp trong điển hình;
6Tỷ lệ quang phổ (có thể được lựa chọn theo người dùng): 10% (CDR) -90% (Output)
Chỉ số kỹ thuật
| Không. |
chỉ số kỹ thuật |
Giá trị tối đa |
giá trị tối thiểu |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
11.3 | 0.155 | Gbps |
| 2 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (đánh quá tải) | 5 (cảm giác) | mV |
| 3 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 4 |
Nhiệt độ hoạt động |
85 | -40 | °C |
| 5 |
Thời gian tăng đồng hồ (OC-192) (20% ~ 80%) |
33.1 | 22.2 | ps |
| 6 |
Thời gian ngừng hoạt động (OC-192) (80% ~ 20%) |
33.7 | 23.9 | ps |
| 7 |
Tần số đồng hồ (tỷ lệ 10,3125Gbps, chia 2 tần số) |
2.578 | 2.578 | GHz |
| 8 |
Output jitter (10,3125Gbps) |
1 (giá trị điển hình) | ps | |
