Thông tin chi tiết sản phẩm:
|
| Kích thước: | 1U | Hình dạng: | máy tính để bàn |
|---|---|---|---|
| Phạm vi: | 155Mb/giây đến 11Gb/giây | Dải bước sóng: | 800-1600nm |
| Phạm vi đầu vào quang học: | +3 ~ -15dBm | giao diện quang học: | Với khe cắm SFP/SFP+ (LC/PC) |
| giao diện điện: | SMA (nữ 3,5mm) | ||
| Làm nổi bật: | Nguồn Laser có thể điều chỉnh trên máy tính để bàn,Nguồn Laser có thể điều chỉnh 11 |
||
155M~11,3Gbps Phục hồi đồng hồ tốc độ thích ứng CDR 4 Phân chia tần số

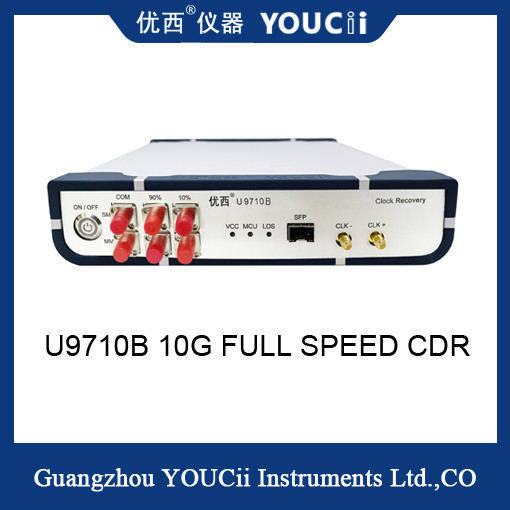

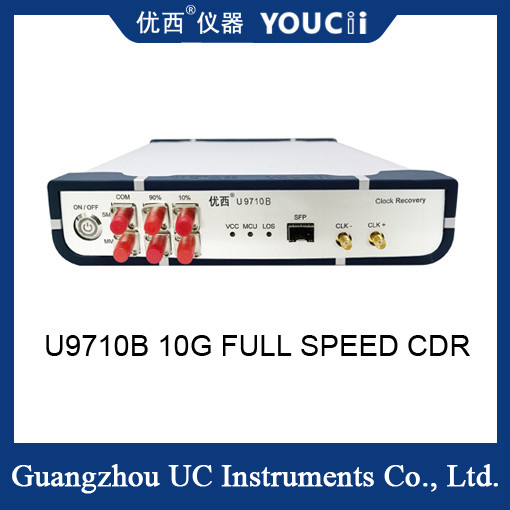

Mô-đun khôi phục đồng hồ quang/điện U9710B hỗ trợ dải tốc độ từ 155 MBd đến 11,3 GB/giây, phân chia tần số 4 tốc độ đầy đủ 10G và cung cấp các chức năng khôi phục đồng hồ tiêu chuẩn cho các tín hiệu điện và quang đơn chế độ cũng như đa chế độ.
Khi lấy mẫu máy hiện sóng kiểm tra kiểu mắt quang học và dạng sóng, nó cần được kích hoạt bởi cùng một nguồn với tín hiệu đo được.
Mô-đun CDR (phục hồi đồng hồ) chủ yếu được sử dụng trong môi trường thử nghiệm yêu cầu máy hiện sóng lấy mẫu để kiểm tra bản đồ mắt quang, nhưng không cung cấp đồng hồ kích hoạt.Ứng dụng điển hình là kiểm tra thiết bị mạng quang hoặc cho các sản phẩm BOB trong ứng dụng PON, vì bản thân thiết bị quang được đo không có đầu ra đồng hồ phân chia tần số.Tín hiệu đồng hồ cần được phục hồi để kích hoạt máy hiện sóng lấy mẫu khi kiểm tra mẫu mắt quang học.
Công cụ khôi phục đồng hồ U9710B là một công cụ khôi phục đồng hồ dữ liệu thích ứng, băng thông rộng, phổ cao, hiệu suất cao và chất lượng cao.Nó có thể trích xuất và khôi phục đồng hồ và dữ liệu được đồng bộ hóa từ các tín hiệu dữ liệu.Hỗ trợ đầu vào tín hiệu quang, đầu vào tín hiệu điện và đầu vào tín hiệu quang cùng lúc ba chế độ.
| KHÔNG | chỉ số kỹ thuật | TỐI ĐA | TỐI THIỂU | đơn vị |
| 1 | Phạm vi tốc độ dữ liệu | 11.3 | 0,155 | Gbps |
| 2 | Phát hiện mất tín hiệu bên trong (LOS) | 128 (quá tải) | 5 (Độ nhạy) | mV |
| 3 | Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) | 5,5 | 4 | V |
| 4 | Nhiệt độ hoạt động | 85 | -40 | °C |
| 5 | Thời gian tăng xung nhịp(OC-192)(20%~80%) | 33.1 | 22.2 | ps |
| 6 | Thời gian ngừng hoạt động của đồng hồ(OC-192)(80%~20%) | 33,7 | 23,9 | ps |
| 7 | Tần số đồng hồ (tốc độ 10,3125Gbps, chia 2 tần số) | 2.578 | 2.578 | GHz |
| số 8 | Độ rung đầu ra (10.3125Gbps) | 1 (giá trị điển hình) | ps | |
Lĩnh vực ứng dụng:
Phát triển và sản xuất mô-đun thu phát quang
Phát triển và sản xuất thiết bị/hệ thống con quang học;
Nhà cung cấp thiết bị hệ thống kiểm tra chất lượng vật liệu đầu vào và sản xuất;
Lắp đặt và xử lý sự cố thiết bị hệ thống;
Các thông số chính của CDR:
1. Phạm vi phục hồi đồng hồ: 155Mb/s đến 11Gb/s;
2. Dải bước sóng: 800-1600 nm;
3. Phạm vi đầu vào quang học: +3 ~ -15dBm;
4. Đồng hồ điện phục hồi đầu ra (phân chia 4 tần số): 38,75 MHz đến 2,78 GHz;
5. Biên độ xung nhịp đầu ra: AC Couple/ 800mVpp điển hình;
6. Tỷ lệ quang phổ (có thể lựa chọn theo người dùng): 10% (CDR) -90% (Đầu ra)
7. Hỗ trợ phục hồi đồng hồ của tín hiệu quang đơn mode và đa mode;
8. Loại giao diện quang: khe cắm SFP/SFP+ (LC/PC);
9. Loại giao diện điện: SMA (3,5 mm cái);
Tỷ lệ hỗ trợ:
Bất kỳ tốc độ nào từ 155Mbit đến 11,3Gbit
đầu ra 1/4 xung nhịp
