Thông tin chi tiết sản phẩm:
|
| Phạm vi tốc độ dữ liệu: | 25~35Gbps/Gbaud | Dải bước sóng (chế độ đơn): | 1250~1650nm |
|---|---|---|---|
| Phạm vi đầu vào quang học: | -15~5dBm | Biên độ đầu ra chênh lệch đồng hồ CML: | 200~800 mVpp |
| Đầu ra đồng hồ jitter ngẫu nhiên: | 300~800 khung hình/giây | Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài): | 4~5.5V |
| Làm nổi bật: | Máy hiện sóng quang PAM4,32GBaud Máy hiện sóng quang |
||

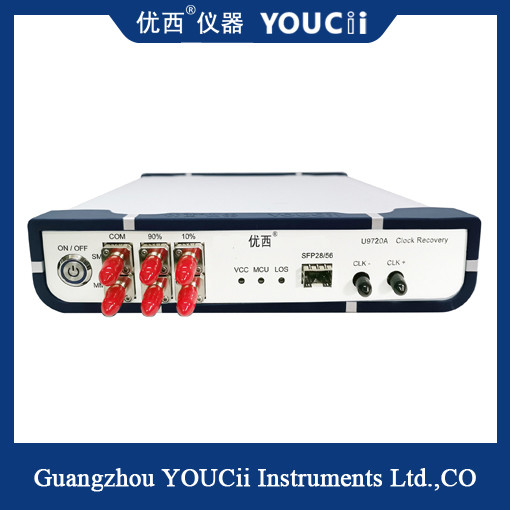

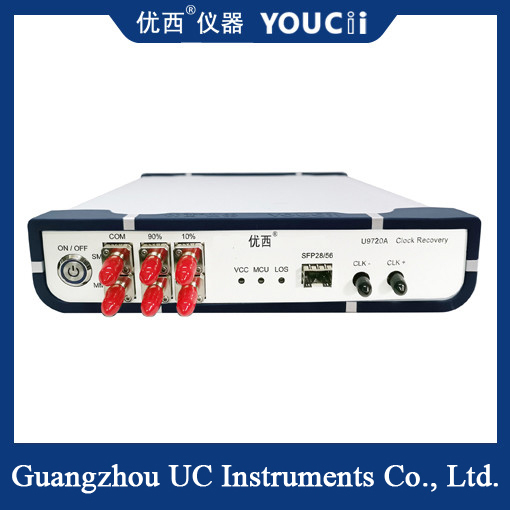

U9720A 32Gbaud PAM4 CDR PON/BOB Hỗ trợ thử nghiệm 25GBaud~32GBaud
U9720B CDR (Clock Recovery Module) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ,để sử dụng máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang học của thiết bịỨng dụng điển hình là thử nghiệm thiết bị mạng quang học hoặc sản phẩm BOB trong ứng dụng PON. Bởi vì thiết bị quang học không có đầu ra đồng hồ phân tần số,cần phải khôi phục lại tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi kiểm tra sơ đồ mắt quang học.
U9720B CDR có bộ chuyển đổi giao diện quang học FC, phù hợp với việc truy cập tín hiệu quang học của các mô-đun SFP28/56, SR, LR và BIDI thông thường. Nó hỗ trợ tín hiệu NRZ và PAM4.FC giao diện quang nhận tín hiệu quang và chuyển đổi chúng thành tín hiệu điện. CDR sau đó trừu tượng hóa và phát ra các tín hiệu đồng hồ điện, và các tín hiệu đồng hồ chủ yếu được sử dụng cho các tín hiệu kích hoạt của máy dao động.
| Không. |
Chỉ số kỹ thuật |
Giá trị tối đa |
Giá trị tối thiểu |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
32 | 25 | Gbps/Gbaud |
| 2 | Phạm vi bước sóng (một chế độ) | 1650 | 1250 | nm |
| 3 |
Phạm vi đầu vào quang |
+5 | - 15 | dBm |
| 4 |
Đồng hồ khôi phục tỷ lệ chia tần số đầu ra |
2 / 8 / 32 / 40 | ||
| 5 |
Phạm vi đồng hồ điện đầu ra |
500 (giá trị điển hình) | mVpp | |
| 6 |
Phạm vi đầu ra chênh lệch đồng hồ CML |
800 | 200 | mVpp |
| 7 |
Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. |
800 | 300 | Fs |
| 8 |
Tần số đồng hồ (28,1Gbps như một ví dụ) |
14.05 | 0.70 | GHz |
| 9 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (đánh quá tải) | 5 (cảm giác) | mV |
| 10 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 11 |
Nhiệt độ hoạt động |
70 | 10 | °C |
| 12 |
Loại mô-đun thích nghi (hỗ trợ các tín hiệu NRZ và PAM4) |
SFP28/56,SR,LR,BIDI | ||
