Thông tin chi tiết sản phẩm:
|
| Phạm vi suy hao: | 0~35 dB（Loại 40dB） | Bước sóng hiệu chuẩn (Tùy chọn): | Bước sóng hiệu chuẩn (Tùy chọn) |
|---|---|---|---|
| Loại sợi: | 50/125um, 62.5/125um MMF tự điều chỉnh | Tốc độ chuyển đổi suy giảm: | 0,1 ~ 35 dB/giây |
| Công suất đầu vào an toàn tối đa: | +17dBm （Trạng thái giám sát nguồn） | nhiệt độ lưu trữ: | -30～+80℃ |
| Làm nổi bật: | Máy đo công suất quang 125um,Máy đo công suất quang đa chế độ |
||

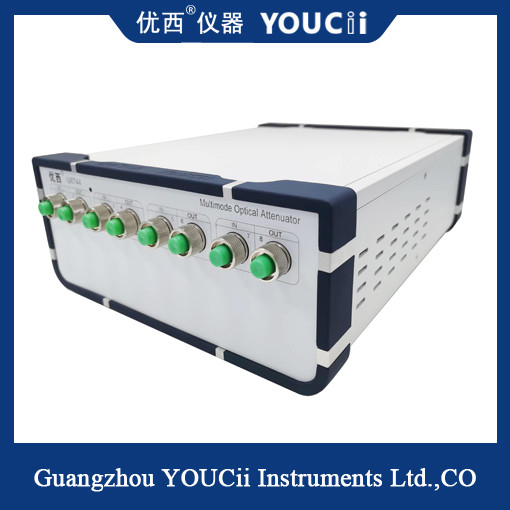

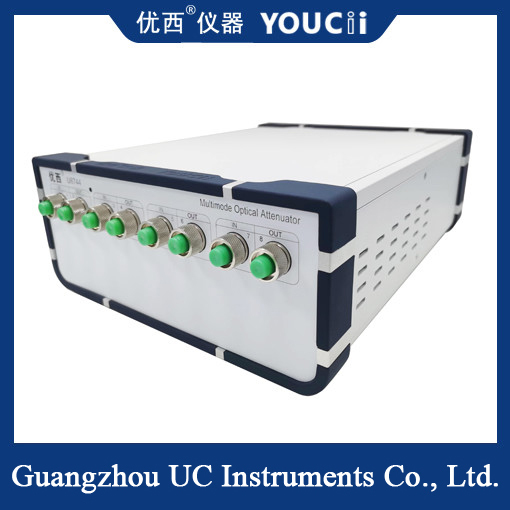

Bộ suy hao quang đa chế độ điều chỉnh được FC
Trong quá trình vận hành, bảo dưỡng và sửa chữa thiết bị này, cần đảm bảo rằng tất cả các biện pháp phòng ngừa an toàn chung sau đây được thực hiện.Bất kỳ vi phạm nào đối với các biện pháp phòng ngừa an toàn được liệt kê trong Sổ tay này hoặc các biện pháp phòng ngừa an toàn được cung cấp cụ thể ngoài Sổ tay này cho việc thiết kế, sản xuất và ứng dụng cụ thể của thiết bị,
Đặc điểm:
1. Có thể cài đặt suy hao quang và đầu ra công suất quang một cách nhanh chóng và chính xác. Thời gian ổn định điều khiển công suất quang nhỏ hơn 200 ms.
2. Bộ suy hao đa kênh được thiết lập cùng một lúc và nhiều cổng được đo cùng một lúc, tiết kiệm rất nhiều thời gian đo.
3. Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo độ ổn định và độ chính xác của việc theo dõi công suất.
4. Kích thước nhỏ, cấu trúc nhỏ gọn, thao tác đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh, trạng thái kiểm tra trong nháy mắt.
Ứng dụng:
Kiểm tra mô-đun quang/Thiết bị quang học:
Trong phép đo lỗi đa kênh của mô-đun thu phát quang, phép đo dữ liệu song song được thực hiện.Trong phép đo độ nhạy quang của mô-đun thu quang, nó cung cấp đầu vào công suất quang song song, nhanh chóng và chính xác;Thời gian ổn định điều khiển công suất quang 200ms, cải thiện đáng kể hiệu quả kiểm tra.
Kiểm tra tích hợp mạng truyền thông quang:
Kiểm tra hiệu suất truyền mạng và các chức năng quản lý mạng trong tích hợp mạng truyền thông quang.
U8744 Thông số kỹ thuật
| 型号Mã số | U8744 |
| Dải suy hao | 0~35 dB (Loại 40dB) |
| Bước sóng hiệu chuẩn (Tùy chọn) | 850 nm (Các bước sóng khác là tùy chọn) |
| Suy hao chèn | ≤ 1.8 dB Loại 1.5dB |
| Loại sợi quang | 50/125um, 62.5/125um MMF tự thích ứng |
| Loại đầu nối | Đầu nối FC/UPC |
| Độ chính xác suy hao |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB) ± 0.05 dB (0 ~ 30 dB Với điều khiển công suất) |
| Độ lặp lại | ±0.05 dB |
| Thời gian trung bình của PM theo dõi | 2~1000 ms |
| Thời gian ổn định | 200ms |
| Tốc độ chuyển đổi suy hao | 0.1 ~ 35 dB/s |
| Suy hao phản hồi | > 25 dB |
| Giao diện truyền thông | RS232, USB, RJ45 Điều khiển bằng PC |
| Công suất đầu vào an toàn tối đa | +17dBm (Trạng thái theo dõi công suất) |
| Thời gian hiệu chuẩn lại | 2 năm |
| Nhiệt độ hoạt động | 0～ +40℃ |
| Nhiệt độ bảo quản | -30～+80℃ |
| Nguồn điện | 100~240 V |
| Kích thước | 245mm R, 105mm C, 320 mm S |
| Trọng lượng | 5 kg |
