Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 850/980/1310/1490/1550/1610nm | Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um |
|---|---|---|---|
| Độ không đảm bảo tương đối (độ chính xác): | ＜ 0,02 dB điển hình | Phương thức giao tiếp: | RS232, USB, Điều khiển bằng PC |
| nhiệt độ lưu trữ: | -30～+80℃ | Thời gian hiệu chuẩn lại: | 2 năm |
| Làm nổi bật: | Máy đo công suất quang để bàn tốc độ cao,Máy đo công suất quang bước sóng 1700nm |
||

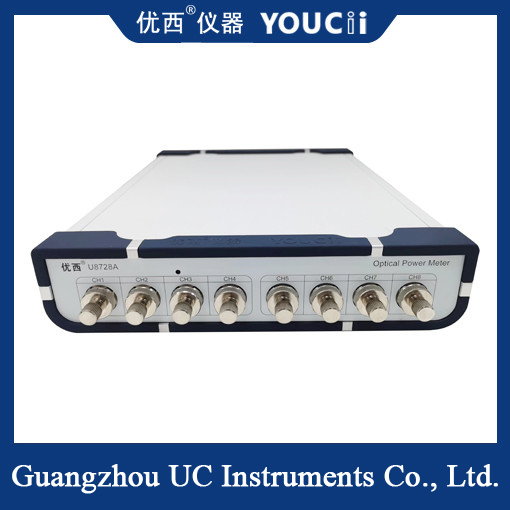

Máy đo công suất quang tốc độ cao, Máy đo công suất quang để bàn
Máy đo công suất quang đa kênh, kích thước nhỏ, dễ mang theo.Máy đo công suất quang có thể được sử dụng cho các ứng dụng đo lường quang học sợi quang nói chung như các thành phần ghép kênh phân chia theo bước sóng WD-division multiplexing DWDM có độ chính xác cao, các thành phần mảng grating dẫn sóng quang AWG, các thành phần PLC dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo lường quang học sợi quang khác.Đặc biệt thích hợp để lắp ráp thành hệ thống lấy mẫu máy đo công suất quang đa kênh.
Ứng dụng
Kiểm tra mô-đun quang học/Thiết bị quang học:
Trong phép đo lỗi đa kênh của mô-đun thu phát quang, phép đo dữ liệu song song được thực hiện.Trong phép đo độ nhạy của mô-đun thu quang, nó cung cấp đầu vào công suất quang song song, nhanh chóng và chính xác;Thời gian ổn định điều khiển công suất quang 200ms, cải thiện đáng kể hiệu quả kiểm tra.
Kiểm tra tích hợp mạng truyền thông quang:
Kiểm tra hiệu suất truyền mạng và các chức năng quản lý mạng trong tích hợp mạng truyền thông quang.
Công suất quang đầu ra có thể được thiết lập nhanh chóng và chính xác. Thời gian ổn định điều khiển công suất quang nhỏ hơn 200 ms.
Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo sự ổn định và chính xác của việc giám sát công suất.
Kích thước nhỏ, cấu trúc nhỏ gọn, thao tác đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh, trạng thái kiểm tra trong nháy mắt.
| Mã sản phẩm | U8728A | ||
| Phần tử cảm biến | InGaAs | ||
| Dải bước sóng | 850 ~ 1700 nm | ||
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm
|
||
| Dải công suất | + 5 ~ -65dBm | ||
| Chu kỳ lấy mẫu | 100us (10KHz) | ||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um | ||
| Độ không đảm bảo (độ chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Độ không đảm bảo tương đối (độ chính xác) | ＜ 0.02 dB Điển hình | ||
| Độ tuyến tính (công suất) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| Suy hao phản hồi | ＞40 dB | ||
| Giao diện truyền thông | RS232, USB, Điều khiển bằng PC | ||
| Nhiệt độ hoạt động | 0 ～ +40℃ | ||
| Nhiệt độ bảo quản | -30 ～ +80℃ | ||
| Chu kỳ hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235 mm R, 55mm C, 320 mm S | ||
| Khối lượng | 3.0 kg | ||
