Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Người mẫu: | U8820+2*U88201 |
|---|---|---|---|
| Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | Độ tuyến tính (công suất): | ≤ ± 0,05 dB (1200nm ~ 1610nm, 0~ -50dBm) |
| NHIỆT ĐỘ HOẠT ĐỘNG: | 0～ +40 ℃ | kích thước: | 245mm W, 105mm H, 320mm S |
| Làm nổi bật: | Máy đo công suất quang hai kênh,Máy đo công suất quang SM tiêu chuẩn |
||

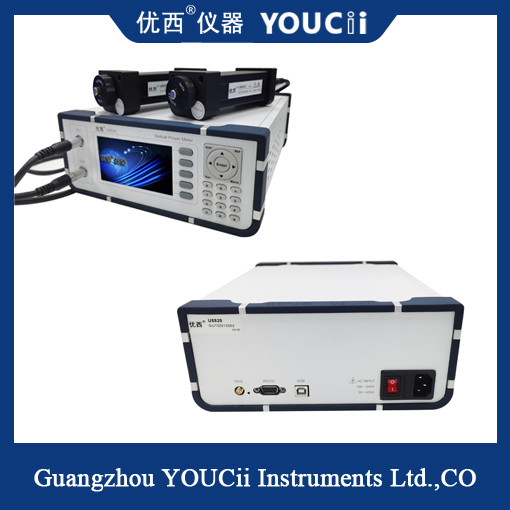

Đầu dò đồng hồ đo công suất quang kênh đôi Công suất cao bên ngoài
Máy đo công suất quang U8820+2×U8820x mang lại hiệu suất vượt trội để thử nghiệm các thành phần DWDM, thành phần AWG & PLC, bộ khuếch đại quang và mục đích chung khác của các ứng dụng đo và kiểm tra sợi quang.Nó được thiết kế đặc biệt để sử dụng trong các dây chuyền sản xuất số lượng lớn.
Hệ thống kiểm tra đồng hồ đo công suất quang U8820+2×U8820x hoạt động hiệu quả, có kích thước nhỏ gọn, khởi động nhanh và giá cả phải chăng.Chúng cung cấp các tùy chọn Đầu dò đồng hồ đo công suất quang công suất thấp, công suất cao, kênh đơn và kênh đôi.Quảng Châu U cũng Cung cấp tới 64 hệ thống máy chủ kênh.
Thông số kỹ thuật
| Người mẫu # | U8820 + 2xU88201 | U8820 + 2xU88202 | U8820 + 2xU88203 |
| Phần tử cảm biến | InGaAs | ||
| Dãy công suất | +5 ~ -85dBm | +15 ~ -75dBm | +25 ~ -65dBm |
| Dải bước sóng | 850 ~ 1700nm | ||
|
Thời gian lấy mẫu điện (tỷ lệ) |
100 chúng tôi (10KHz) | ||
| Loại sợi ứng dụng | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | ||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200nm ~ 1610nm) | ||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB điển hình | ||
| Độ tuyến tính (công suất) | ≤ ± 0,05 dB (1200nm ~ 1610nm, 0~ -50dBm) | ||
| Nghị quyết | 0,001dB | ||
| mất mát trở lại | ＞ 40dB | ||
| Phương thức giao tiếp | RS232/USB/RJ45 | ||
| Nhiệt độ hoạt động | 0 ～ +40℃ | ||
| Nhiệt độ bảo quản | -30 ～ +80℃ | ||
| Thời gian hiệu chỉnh lại | 2 năm | ||
| kích thước | 245mm W, 105mm H, 320mm S | ||
| Cân nặng | 4,0 kg | ||
Nguyên lý của máy đo công suất quang:
Nguyên tắc cơ bản của máy đo công suất quang là chuyển đổi ánh sáng tới thành tín hiệu điện thông qua một số cách để đo.Một máy đo công suất quang điển hình bao gồm máy thu, máy dò, bộ khuếch đại và màn hình.Sau khi nhận được tín hiệu quang, bộ thu chuyển đổi tín hiệu quang thành tín hiệu điện thông qua máy dò và khuếch đại đầu ra, cuối cùng hiển thị giá trị công suất trên màn hình.
Đơn vị phổ biến của máy đo công suất quang là đơn vị công suất quang watt (W) hoặc milliwatt (mW), nhưng decibel (dBm) cũng có thể được sử dụng làm đơn vị tham chiếu.Độ chính xác và phạm vi đo của máy đo công suất quang sẽ khác nhau tùy thuộc vào kiểu máy và thương hiệu, vì vậy việc lựa chọn và sử dụng máy đo công suất quang cần được xem xét theo nhu cầu ứng dụng cụ thể.
