Thông tin chi tiết sản phẩm:
|
| Số kênh: | 2 | Thời gian lấy mẫu công suất（Tỷ lệ）: | 100 chúng tôi（10KHz） |
|---|---|---|---|
| Bước sóng hiệu chuẩn: | 850/980/1310/1490/1550/1610nm | Phương thức giao tiếp: | RS232 |
| Nguồn cung cấp điện: | Hỗ trợ thu thập và lưu trữ dữ liệu trực tuyến trong 2 giờ và vẽ đường cong năng lượng | nhiệt độ lưu trữ: | -30 ～ +80℃ |
| Làm nổi bật: | Máy đo công suất quang hai kênh,Máy đo công suất quang 65dBm |
||

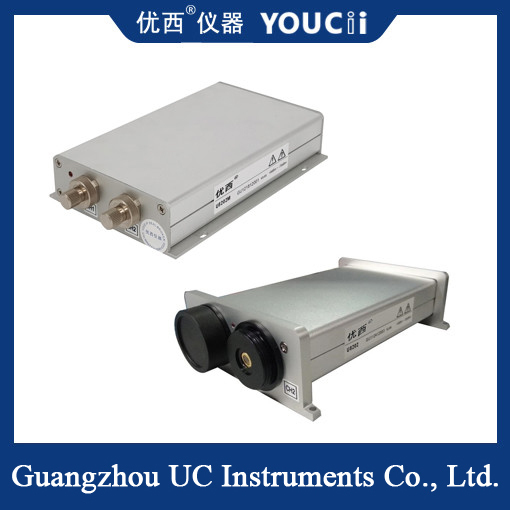

Mô-đun Đồng hồ đo công suất quang hai kênh +10 ~ -65dBm/ +25 ~ -50dBm
U8202MĐồng hồ đo công suất quang Mini hai kênh mang lại hiệu suất vượt trội, tiết kiệm và thiết thực cho các ứng dụng đo lường và kiểm tra quang học sợi quang thông thường. Nó được thiết kế đặc biệt để sử dụng trong các dây chuyền sản xuất số lượng lớn.
U8202MHệ thống kiểm tra đồng hồ đo công suất quang Mini hiệu quả, kích thước nhỏ gọn, khởi động nhanh và giá cả phải chăng. Chúng cung cấp các tùy chọn đồng hồ đo công suất quang một kênh và hai kênh, công suất thấp và công suất cao.
Thông số kỹ thuật
| Model # | U8201M | U8202M | U8201MH | U8202MH |
| Số kênh | 1 | 2 | 1 | 2 |
| Phạm vi công suất | +10 ~ -65dBm | +25 ~ -50dBm | ||
| Phạm vi bước sóng | 850 ~ 1700 nm | |||
|
Chu kỳ (tốc độ) lấy mẫu công suất |
100 us(10KHz) | |||
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm | |||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um | |||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | |||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB Điển hình | |||
| Độ tuyến tính (công suất) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) | |||
| Suy hao phản hồi | ＞ 40 dB | |||
| Giao diện truyền thông | RS232 | |||
| Lưu trữ dữ liệu lấy mẫu |
Hỗ trợ thu thập và lưu trữ dữ liệu trực tuyến trong 2 giờ và vẽ đường cong công suất |
|||
| Nguồn điện |
DC5V3A, với bộ đổi nguồn AC 100~240V |
|||
| Nhiệt độ hoạt động | 0 ～ +40℃ | |||
| Nhiệt độ bảo quản | -30 ～ +80℃ | |||
| Thời gian hiệu chuẩn lại | 2 năm | |||
| Kích thước | 100 mm R, 30 mm C, 165 mm S | |||
| Trọng lượng | 1,0 kg | |||
Những người dùng khác cũng hỏi những câu hỏi sau:
1. Đồng hồ đo công suất quang có độ chính xác như thế nào?
Đồng hồ đo công suất quang hiện trường chính xác nhất tuyên bố độ chính xác hiệu chuẩn là 1%.Điều này kém chính xác hơn nhiều so với đồng hồ đo điện tương đương.
2.Phạm vi của đồng hồ đo quang là bao nhiêu?
Nói chung, công suất quang mà đồng hồ đo công suất quang có thể đo được nằm trong khoảng từ -70dBm đến +30dBm.Loại giao diện: Một đoạn cáp vá sợi quang thường được sử dụng để kết nối cổng trên đồng hồ đo công suất quang với cổng tương ứng của các thiết bị để kiểm tra sợi quang.
