Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Loại sợi ứng dụng: | Tiêu chuẩn SM và MM |
|---|---|---|---|
| Giao diện đầu vào quang học: | Hỗ trợ khớp nối sợi trần hoặc Bộ chuyển đổi FC/LC/SC | Độ tuyến tính (công suất): | ≤ ± 0,06 dB (1200nm ~ 1610nm, 0~ -50dBm) |
| kích thước: | 245mm W, 105mm H, 320mm S | Bước sóng hiệu chuẩn: | 850/980/1310/1510~1640nm |
| Làm nổi bật: | Đầu dò đồng hồ đo công suất 1640nm,Đầu dò đồng hồ đo công suất tốc độ cao |
||

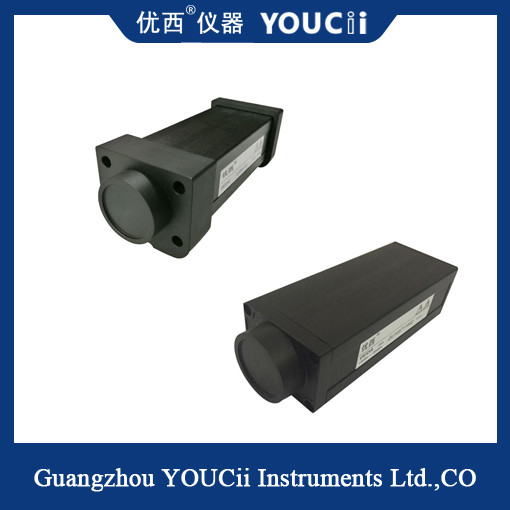

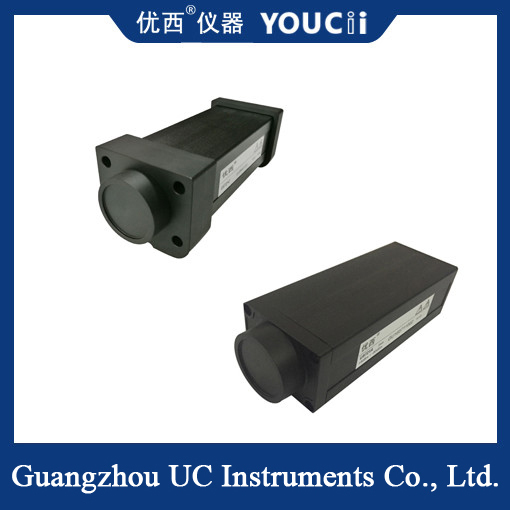

Đầu dò đồng hồ đo công suất tốc độ cao 850/980/1310/1510 ~1640nm Hiệu chuẩn liên tục
Khoảng thời gian lấy mẫu của mô-đun máy đo công suất quang tốc độ cao U8721 của Quảng Châu Youxi có thể đạt đến cấp độ Hoa Kỳ và dữ liệu có thể được thu thập và xử lý nhanh hơn.Mô-đun đồng hồ đo điện sử dụng giao diện truyền thông USB, có thể giao tiếp trực tiếp với PC, hiển thị dữ liệu và đặt tham số thông qua phần mềm cấu hình.
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các thành phần WDM có độ chính xác cao, các thành phần AWG mảng cách tử ống dẫn sóng quang, các thành phần PLC ống dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo quang sợi quang nói chung khác.So với các mẫu đồng hồ đo công suất Quảng Châu Youxi khác, U8721 có đặc điểm lấy mẫu tốc độ cao và hình dáng nhỏ, đặc biệt thích hợp để lắp ráp vào hệ thống lấy mẫu đồng hồ đo công suất quang đa kênh.
Áp dụng
1.WDM, GFF, AWG, kiểm tra thiết bị PLC
2. Chèn mất mát, đo lường mất mát trở lại
3. Cảm biến sợi quang, kiểm tra cáp quang
4. Phân tán chế độ phân cực PMD và đo PDL suy hao phụ thuộc phân cực
5. Sợi quang, thử nghiệm trong phòng thí nghiệm R & D truyền thông
| NGƯỜI MẪU | bạn8721A | bạn8721B | bạn8721C | bạn8721D | bạn8721H |
| Phần tử cảm biến | InGaAs | ||||
| Dải bước sóng | 850 ~ 1700nm | ||||
| Bước sóng hiệu chuẩn | 850/980/1310/1510~1640nm | ||||
| Dải công suất (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
100 chúng tôi (10KHz) | 10 chúng tôi (100KHz) | |||
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | ||||
| Giao diện đầu vào quang học | Hỗ trợ khớp sợi trần hoặc FC/Bộ chuyển đổi LC/SC | ||||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200nm ~ 1610nm) | ||||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02dB | ||||
| Độ tuyến tính (công suất) | ≤± 0,06dB (1200 ~ 1610nm, + 0 ~ -60dBm) | ||||
| mất mát trở lại | ＞ 40dB | ||||
| Phương thức giao tiếp | USB | + Trig | +Trig +BNC | + Trig | |
| thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40℃ | ||||
| Nhiệt độ bảo quản | -30 ~ +80℃ | ||||
| kích thước | 52mm H, 60 mm W, 150 mm S | ||||
| Cân nặng | 1,0 kg | ||||
