Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 1525,00 đến 1568,00nm | Độ phân giải bước sóng: | 1 giờ chiều |
|---|---|---|---|
| Độ lặp lại bước sóng: | ± 2 pm, typ. ± 2 giờ chiều, typ. ±1 pm ±1 giờ chiều | Tỷ lệ triệt tiêu chế độ bên: | ≥ 45dB |
| Giao diện quang đầu ra: | Đầu nối PM, FC/APC HOẶC FC/PC | Kích thước: | 120mm W, 24mm H, 60mm S |
| Làm nổi bật: | PC Controlled Laser Light Source,Tunable Laser Light Source |
||

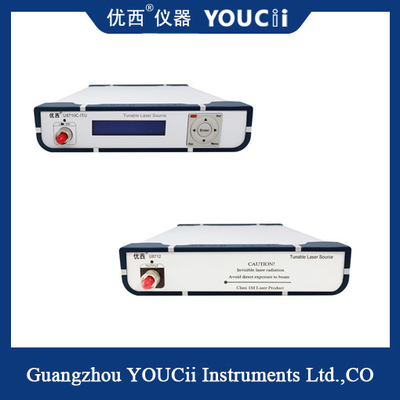

Mô-đun quét nguồn ánh sáng laser điều chỉnh được điều khiển bằng PC có kích thước nhỏ
U8712S Tunable Laser Mini Module cung cấp hiệu suất vượt trội cho việc kiểm tra các thành phần DWDM, AWG & PLC, khuếch đại quang học,và các ứng dụng thử nghiệm và đo lường sợi quang chung khácNó được thiết kế đặc biệt để thử nghiệm cảm biến lưới sợi nhanh.
Mô-đun nhỏ laser có thể điều chỉnh U8712S có thể được kết nối với máy tính thông qua cáp USB, và giao tiếp với phần mềm điều khiển máy tính được cung cấp bởi Youxi Instrument,tạo thành một hệ thống đo nguồn ánh sáng laser có thể điều chỉnh với độ chính xác cao, công suất lớn, kích thước cực nhỏ và màn hình hiển thị, khởi động nhanh và giá cả phải chăng.Thiết bị có C-band, đầu ra đơn và đầu ra kép U8712M module nguồn ánh sáng laser có thể điều chỉnh để lựa chọn, cùng một lúc,Mô-đun nguồn ánh sáng có thể được tích hợp vào hệ thống sản phẩm của khách hàng thông qua điều khiển giao diện RS232 và cổng kích hoạt đầu ra BNC.
Giao diện đầu ra laser
Giao diện kết nối, sản phẩm sử dụng dễ dàng để làm sạch kết nối, phần phía trước có thể được loại bỏ để phơi bày mặt cuối sợi quang, thuận tiện cho người dùng để làm sạch mặt cuối.Loại kết nối là FC / PC hoặc FC / APC. Xem nhãn trên đuôi của thiết bị. SMF chỉ ra sợi một chế độ.
Thông số kỹ thuật
| Mô hình # | U8712S |
| Phạm vi bước sóng | 1525.00 đến 1568.00 nm |
| Năng lượng đầu ra | 13 dBm |
| Độ phân giải bước sóng | 1.0 pm |
| Độ chính xác bước sóng tuyệt đối | ± 10 giờ chiều, Typ. < 4 giờ chiều |
| Độ chính xác độ dài sóng tương đối | ± 16h, Typ. ± 14h |
| Khả năng lặp lại bước sóng | ± 2 giờ chiều, Typ. ± 1 giờ chiều |
| Độ ổn định bước sóng | ≤ ± 2 giờ chiều |
| Tốc độ điều chỉnh | ≤ 0,002 s mỗi bước |
| Tỷ lệ ức chế chế độ bên | ≥ 45 dB |
| Giao diện quang đầu ra | Bộ kết nối PM, FC/APC hoặc FC/PC |
| giao diện | RS232 hoặc USB |
| Cổng trig đầu ra | BNC trigonometry |
| Sức mạnh | 5.0V; 4.5A |
| Kích thước | 120 mm W, 24 mm H, 60 mm D |
| Trọng lượng | 10,0 kg |
Lưu ý: U8710-ITU là nguồn ánh sáng của ITU, U8711 là nguồn ánh sáng có thể điều chỉnh chính xác, U8712 là nguồn ánh sáng có thể điều chỉnh quét nhanh,
U8711S là một nguồn ánh sáng có thể điều chỉnh chính xác với màn hình, và U8712S là một nguồn ánh sáng có thể điều chỉnh quét nhanh với màn hình.
