Thông tin chi tiết sản phẩm:
|
| Tỉ lệ tiêu chuẩn: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3Gbps | Dung sai mẫu độ chính xác của phép đo（Ký quỹ）: | ±3 % |
|---|---|---|---|
| Tính năng hiển thị độ phân giải hình ảnh: | 1024 X 768 điểm ảnh | Chế độ thu nhận tín hiệu: | Lấy mẫu (Bình thường), Phong bì, Trung bình |
| Số kênh lấy mẫu: | 4: Chế độ đơn/đa chế độ tốc độ thấp 10G, chế độ đơn/đa chế độ tốc độ cao 10G | Tiếng ồn RMS (tối đa): | 0,5mV |
| Làm nổi bật: | Máy hiện sóng quang học đa chế độ,Máy hiện sóng quang học đơn chế độ |
||

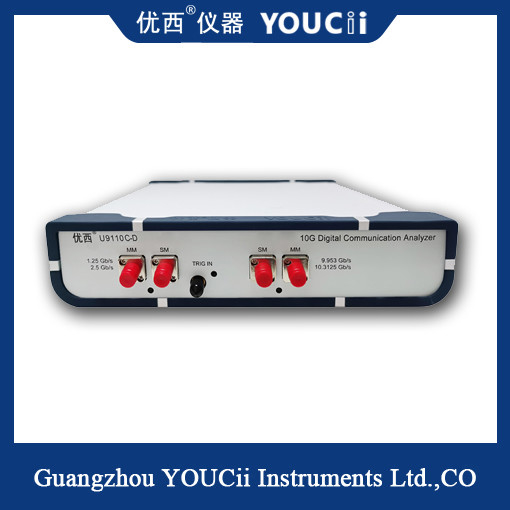

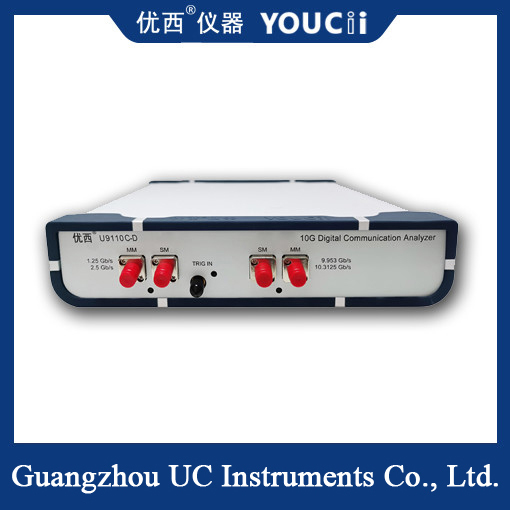

Máy hiện sóng quang học chế độ đơn/đa mode tốc độ đầy đủ
U9110C-D là máy hiện sóng quang học 10G tốc độ đầy đủ, hỗ trợ chế độ đơn/đa mode, là giải pháp phân tích truyền thông kỹ thuật số mới nhất do Uwest Instrument ra mắt.Nó cung cấp một công cụ đo lường lý tưởng để sản xuất các thiết bị truyền thông quang học.
Kết quả đo DCA của U9110C-D không chỉ là dữ liệu thô mà còn là biểu đồ với thời gian và biên độ, kiểm tra Mask, kiểm tra thống kê, v.v.Nó cung cấp một bộ cài đặt kiểm tra chỉ báo truyền thông, bao gồm khoảng thời gian, thời gian tăng, thời gian giảm, phần trăm giao nhau, tỷ lệ tuyệt chủng, jitter và đo biên độ.Nó cũng bao gồm SDH/SONET, kiểm tra Mask cho Gigabit Ethernet và các bài kiểm tra tuân thủ tiêu chuẩn đơn khác.
Đặc điểm của thiết bị:
1. Đo lường tốc độ cao: Thiết bị có thể hỗ trợ đo tín hiệu quang học tốc độ đầy đủ 10Gbps, bao gồm 10 Gigabit Ethernet (10GbE) phổ biến và các giao thức truyền thông tốc độ cao khác.
2. Hiển thị sơ đồ mắt: Sơ đồ mắt quang học sử dụng công nghệ lấy mẫu và xử lý dữ liệu tốc độ cao để chụp và hiển thị chính xác sơ đồ mắt của tín hiệu quang học.Sơ đồ mắt hiển thị chất lượng truyền của tín hiệu quang học với hình dạng mắt mở. Người dùng có thể đánh giá độ ổn định và hiệu suất truyền của tín hiệu bằng cách quan sát mức độ mở và jitter của sơ đồ mắt.
3. Đo lường độ chính xác cao: Sơ đồ mắt quang học tốc độ đầy đủ 10G áp dụng công nghệ đồng hồ và lấy mẫu có độ chính xác cao, có thể cung cấp phép đo thời gian chính xác và phân tích jitter.Nó có thể đo và phân tích các thông số chính của sơ đồ mắt, chẳng hạn như jitter đỉnh-đỉnh, jitter trung bình bình phương, v.v.
|
Mô hình |
U9110C-D |
|
Tốc độ tiêu chuẩn |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
Dung sai mẫu độ chính xác đo(Biên) |
±3 % |
|
Độ phân giải hình ảnh tính năng hiển thị |
1024 x 768 pixel |
|
Hệ thống đo lường kỹ thuật số |
Hỗ trợ đo một kênh quang học và làm mới các phép đo tùy chọn ba lần mỗi giây |
|
Chế độ thu thập tín hiệu |
Lấy mẫu (bình thường), bao thư, trung bình |
|
Độ ồn RMS |
0.25mV |
|
Số kênh lấy mẫu |
4: Chế độ đơn/đa mode tốc độ thấp 10G, chế độ đơn/đa mode tốc độ cao 10G |
|
Thời gian chuyển đổi hệ thống dọc |
Phụ thuộc vào số lượng kênh lấy mẫu |
|
Độ phân giải dọc |
14-bit |
|
Độ ồn RMS (tối đa) |
0.5mV |
|
Hệ số khuếch đại và giảm dạng sóng hệ thống ngang của cơ sở thời gian quan sát |
0.5ps/div đến 1ms/div |
|
Độ chính xác khoảng thời gian (chế độ jitter) |
0.25ps |
|
Ví dụ Kích hoạt nguồn đồng hồ bên ngoài của hệ thống |
100mV,155~2500MHz |
|
Phạm vi mức kích hoạt |
±1.0V |
|
Phạm vi đầu vào kích hoạt |
±1.5V |
|
Cắt kích hoạt |
±1.5V: có thể điều chỉnh từ 5ms đến 100ms |
|
Giao diện truyền thông, quản lý mạng |
RJ45;Hỗ trợ Ethernet 10/100Mbps |
|
Nguồn điện (Bộ đổi nguồn bên ngoài) |
50Hz,5V,3A,6W |
|
Nhiệt độ môi trường, độ ẩm tương đối hoạt động |
Nhiệt độ từ -20℃ đến +50℃ và độ ẩm từ 20% đến 80% |
|
lưu trữ |
Nhiệt độ từ -40℃ đến +85℃ và độ ẩm từ 5% đến 90% |
|
Đặc điểm vật lý Kích thước, trọng lượng |
Kích thước 235W×55H×255L (mm), trọng lượng< 2Kg |
