Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Dải công suất (dBm): | + 5 ~ -80 |
|---|---|---|---|
| Giao diện đầu vào quang học: | Hỗ trợ khớp nối sợi trần hoặc Bộ chuyển đổi FC/LC/SC | Phương thức giao tiếp: | trig |
| thời gian hiệu chuẩn: | 2 năm | Trọng lượng: | 3kg |
| Làm nổi bật: | Đầu dò đo công suất quang nhanh,Đầu dò đo công suất quang điều khiển bằng máy tính |
||

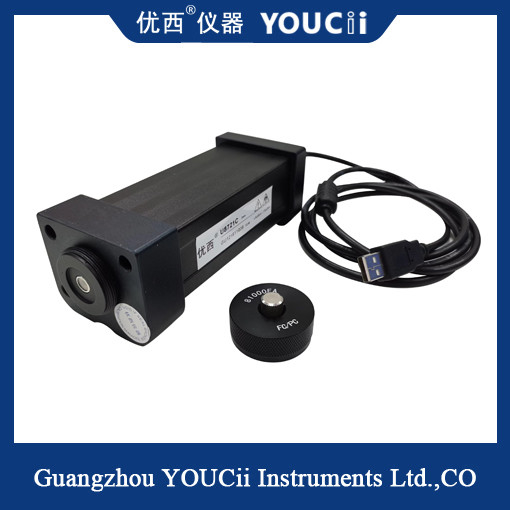

Đầu dò máy đo công suất quang nhanh, điều khiển bằng máy tính, 850 ~ 1700nm
tóm tắt:
Chu kỳ lấy mẫu của mô-đun máy đo công suất quang tốc độ cao U8721 của Quảng Châu Youxi có thể đạt đến mức uS và dữ liệu có thể được thu thập và xử lý nhanh hơn. Mô-đun máy đo công suất sử dụng giao diện giao tiếp USB, có thể giao tiếp trực tiếp với PC, hiển thị dữ liệu và đặt thông số thông qua phần mềm cấu hình.
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các thành phần WDM có độ chính xác cao, các thành phần mảng lưới dẫn sóng quang AWG, các thành phần PLC dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo quang sợi quang nói chung khác. So với các mẫu máy đo công suất khác của Quảng Châu Youxi, U8721 có các đặc điểm là lấy mẫu tốc độ cao và hình dạng nhỏ, đặc biệt thích hợp để lắp ráp thành hệ thống lấy mẫu máy đo công suất quang đa kênh.
đặc điểm:
Khởi động nhanh và độ chính xác đo cao
Phạm vi đo công suất động rộng
Nhiều lựa chọn phạm vi và kênh công suất
Giao diện giao tiếp USB, tốc độ cao và tiện lợi
Giá cả phải chăng
Áp dụng:
Kiểm tra thiết bị WDM, GFF, AWG, PLC
Đo suy hao chèn, suy hao phản hồi
Cảm biến sợi quang, kiểm tra cáp sợi quang
Đo độ tán sắc chế độ phân cực PMD và suy hao phụ thuộc phân cực PDL
Sợi quang, thử nghiệm phòng thí nghiệm R&D truyền thông
U8721C Quy định sản phẩm
|
Mô hình |
U8721C | ||||
| Phần tử cảm biến | InGaAs | ||||
| Phạm vi bước sóng | 850 ~ 1700 nm | ||||
| Bước sóng hiệu chuẩn | 850 / 980 / 1310 / 1510~1640nm Hiệu chuẩn liên tục | ||||
| Phạm vi công suất (dBm) | + 5 ~ -80 | ||||
|
Chu kỳ lấy mẫu công suất (Tốc độ) |
10 us (100KHz) | ||||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn | ||||
| Giao diện đầu vào quang | Hỗ trợ khớp nối sợi trần hoặc FC/Bộ điều hợp LC/SC | ||||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) | ||||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB giá trị điển hình | ||||
| Độ tuyến tính (công suất) | ≤± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| Suy hao phản hồi | ＞ 40 dB | ||||
| Giao diện giao tiếp | +Trig | ||||
| Thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40℃ | ||||
| Nhiệt độ bảo quản | -30 ~ +80℃ | ||||
| Kích thước | 52mm C,60 mm R,150 mm S | ||||
| Cân nặng | 1,0 kg | ||||
Những người dùng khác sẽ hỏi những câu hỏi sau:
1. Cần có liên kết sợi quang nào để thực hiện nguồn sáng và máy đo công suất?
Cần có một nguồn sáng và một máy đo công suất để thực hiện phép đo quan trọng nhất của một liên kết sợi quang, tổng suy hao chèn của liên kết đó. Về cơ bản, bạn so sánh lượng ánh sáng đi vào một đầu của sợi quang với lượng ánh sáng đi ra khỏi đầu kia của sợi quang.
.
2.dBm tốt cho sợi quang là gì?
dBm dương có nghĩa là công suất lớn hơn 1mw và âm có nghĩa là nhỏ hơn 1mw. Một nguồn laser tốt cho một liên kết đơn mode sẽ có công suất đầu ra ~ +3 đến +6 dBm - 2-4mw - được ghép vào sợi quang. Một VCSEL cho các liên kết đa mode sẽ có công suất khoảng 0dBm - 1mw.
