Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Dải công suất (dBm): | + 5 ~ -80 |
|---|---|---|---|
| Loại sợi ứng dụng: | Tiêu chuẩn SM và MM | Độ tuyến tính (công suất): | ≤ ± 0,06 dB (1200nm ~ 1610nm, 0~ -50dBm) |
| Phương thức giao tiếp: | USB，+Trig，+Trig +BNC，+Trig | NHIỆT ĐỘ HOẠT ĐỘNG: | 0～ +40 ℃ |
| Làm nổi bật: | Đầu dò đo công suất quang kích thước nhỏ,Đầu dò đo công suất quang hiệu suất cao |
||

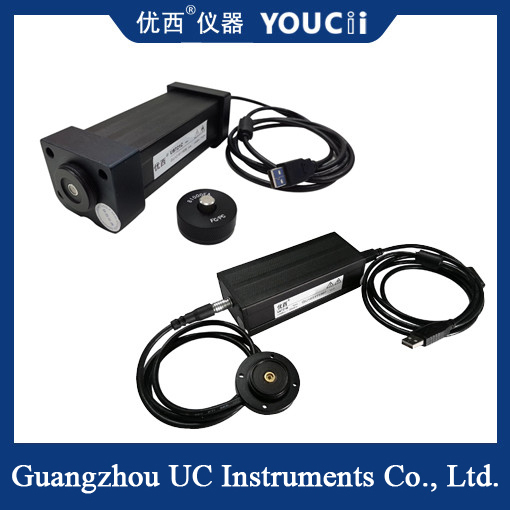

Đầu dò đồng hồ đo công suất quang Kích thước nhỏ và công suất hiệu suất cao Tùy chọn
Thời gian lấy mẫu của mô-đun đồng hồ đo công suất quang tốc độ cao U8721 của Quảng Châu Youxi có thể đạt đến cấp độ Hoa Kỳ và dữ liệu có thể được thu thập và xử lý nhanh hơn.Mô-đun đồng hồ đo điện sử dụng giao diện giao tiếp USB, có thể giao tiếp trực tiếp với PC, hiển thị dữ liệu và cài đặt thông số thông qua phần mềm cấu hình.
Mô-đun máy đo công suất quang tốc độ cao U8721 có thể được sử dụng trong các thành phần WDM có độ chính xác cao, các thành phần AWG của ống dẫn sóng quang, các thành phần PLC của ống dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo quang sợi quang nói chung khác.So với các mẫu đồng hồ đo công suất Youxi Quảng Châu khác, U8721 có đặc điểm lấy mẫu tốc độ cao và hình dáng nhỏ, đặc biệt thích hợp để lắp ráp vào hệ thống lấy mẫu đồng hồ đo công suất quang đa kênh.
Áp dụng
▲Kiểm tra thiết bị WDM, GFF, AWG, PLC
▲Chèn tổn thất, đo lường tổn thất trả lại
▲Cảm biến sợi quang, kiểm tra cáp quang
▲Phép đo PDL phân tán chế độ phân cực và suy hao phụ thuộc phân cực
▲Thử nghiệm trong phòng thí nghiệm R&D cáp quang, truyền thông
| Người mẫu | bạn8721A | bạn8721B | bạn8721C | bạn8721D | bạn8721H |
| Yếu tố cảm biến | InGaAs | ||||
| Dải bước sóng | 850 ~ 1700nm | ||||
| Bước sóng hiệu chuẩn | Hiệu chuẩn liên tục 850/980/1310/1510 ~ 1640nm | ||||
| Dải công suất (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | +25~-60 | |
|
Thời gian lấy mẫu công suất (Tốc độ) |
100 chúng tôi(10KHz) | 10 chúng tôi(100KHz) | |||
| Loại sợi ứng dụng | Tiêu chuẩn SM và MM | ||||
| Giao diện đầu vào quang học | Hỗ trợ khớp sợi trần hoặc FC/Bộ chuyển đổi LC/SC | ||||
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200nm ~ 1610nm) | ||||
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0,02 dB Giá trị điển hình | ||||
| Tuyến tính (công suất) | ≤± 0,06dB (1200 ~ 1610nm, + 0 ~ -60dBm) | ||||
| Trả lại tổn thất | ＞ 40dB | ||||
| Phương thức giao tiếp | USB | + Lượng giác | +Trig +BNC | + Lượng giác | |
| Thời gian hiệu chuẩn | 2 năm | ||||
| Nhiệt độ hoạt động | 0 ~ +40oC | ||||
| Nhiệt độ bảo quản | -30 ~ +80oC | ||||
| Kích thước | 52mm H, 60 mm W, 150 mm S | ||||
| Cân nặng | 1,0 kg | ||||
Sự miêu tả:
U8721A chủ yếu được sử dụng để giám sát năng lượng quang tốc độ cao.
U8721B bề mặt cảm quang PD bên ngoài, chủ yếu được sử dụng để đo quét ánh sáng không gian.
Quét đồng bộ nhanh U8721C chủ yếu được sử dụng trong hệ thống đo quét bước sóng DWDM/AWG.
U8721D quét đồng bộ nhanh với đầu ra analog BNC.
Cáp được bảo vệ lõi USB đến 1B4
Cổng giao tiếp được kết nối với cáp được bảo vệ lõi USB đến 1B4 và được kết nối trực tiếp với PC để thiết lập giao tiếp.
