Thông tin chi tiết sản phẩm:
|
| Số kênh: | 4 (cổng điện 4 kênh, hỗ trợ PG và ED) | loại mã: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| Thời gian tăng và giảm (20% đến 80%): | 18~23 điểm | Độ rung đầu ra dữ liệu (RMS): | 1,5(10,3125G) |
| Làm nổi bật: | Máy đo lỗi tốc độ đầy đủ 10G,Máy đo lỗi USB 4 kênh |
||

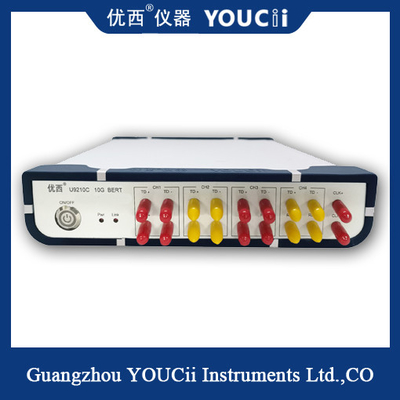

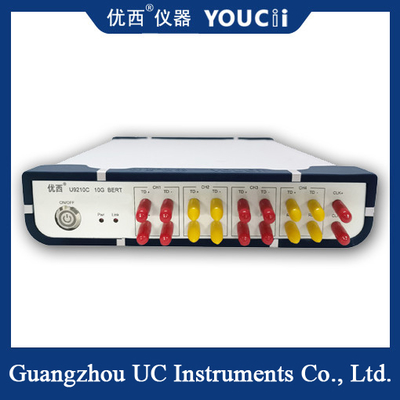

Máy đo lỗi tốc độ đầy đủ 10G USB HID 4 kênh hoặc USB-COM
Các tính năng hiệu suất cơ bản:
1. PG và ED song song bốn kênh;Đầu ra đồng hồ một đầu.
2, tốc độ hỗ trợ PG và ED nằm trong khoảng từ 0,622 đến 11,7 Gbps (tối đa 15G, tùy chọn).
3, loại mã hỗ trợ: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
4, Hỗ trợ phát hiện lỗi liên tục và giám sát lỗi thời gian.
5, chế độ giao tiếp: USB HID (không có ổ đĩa) hoặc USB-COM.
Thông số kỹ thuật:
| KHÔNG. | tham số | tối thiểu | đặc trưng | tối đa | đơn vị |
| 1 | Tốc độ dữ liệu | 0,622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | Số kênh | 4 (Cổng điện 4 kênh, hỗ trợ PG và ED) | |||
| 3 | Loại mã | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | Thời gian tăng và giảm (20% đến 80%) | 18 | 23 | ps | |
| 5 | Đảo ngược mô hình | Hỗ trợ đảo ngược tín hiệu ở đầu phát và đầu nhận | |||
| 6 | Biên độ đầu ra chênh lệch tín hiệu | 200 | 600 | 1000 | mV |
| 7 | Độ biến động đầu ra dữ liệu (RMS) | 1.5(10.3125G) | ps | ||
| số 8 | Giao diện nhập/xuất dữ liệu | Vi sai, khớp nối AC, trở kháng 50 ohm, SMA | |||
| 9 | Đầu ra đồng hồ | 100 | 156,25 | 156,25 | MHz |
| 10 | Độ nhạy đầu vào tín hiệu dữ liệu | 50 | mVpp | ||
| 11 | Điểm giao nhau của biểu đồ mắt đầu ra dữ liệu (sự khác biệt) | 49 | 50 | 52 | % |
| 12 | Thời gian phản hồi USB HID | 10 | bệnh đa xơ cứng | ||
| 13 | Nhiệt độ hoạt động | 10 | 25 | 50 | °C |
| 14 | Điện áp hoạt động (AC) | 180 | 220 | 250 | V. |
Bộ kiểm tra tỷ lệ lỗi bit bốn kênh là một công cụ được sử dụng để đánh giá Tỷ lệ lỗi bit (BER) trong hệ thống truyền thông kỹ thuật số.BER đề cập đến tỷ lệ bit được truyền có lỗi trong quá trình truyền thông kỹ thuật số.
Máy đo lỗi bốn kênh thường có bốn kênh độc lập, mỗi kênh được sử dụng cho tín hiệu tương tự hoặc phát hiện việc truyền và nhận tín hiệu số.Chúng được gọi là "kênh gửi" và "kênh nhận".Kênh gửi chịu trách nhiệm tạo và truyền tín hiệu số, trong khi kênh nhận được sử dụng để nhận và phân tích tín hiệu nhận được để xác định tỷ lệ lỗi bit.
