Thông tin chi tiết sản phẩm:
|
| Tỉ lệ tiêu chuẩn: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3Gbps | Tính năng hiển thị độ phân giải hình ảnh: | 1024 X 768 điểm ảnh |
|---|---|---|---|
| tiếng ồn RMS: | 0,25mV | Độ phân giải dọc: | 14-bit |
| Độ chính xác về khoảng thời gian (chế độ jitter): | 0,25 giây | Phạm vi đầu vào kích hoạt: | ±1.5V |
| Làm nổi bật: | Máy hiện sóng quang học đa chế độ,Máy hiện sóng quang học đơn chế độ,Máy hiện sóng quang học đa chế độ |
||

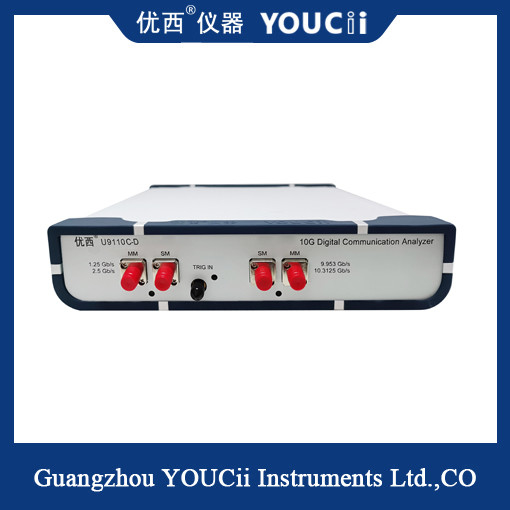

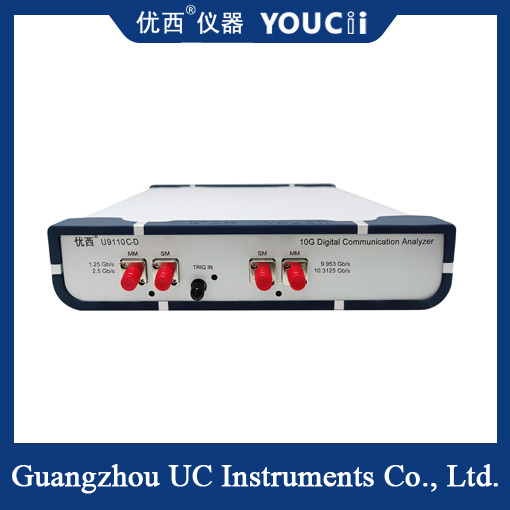

Hỗ trợ tốc độ đầy đủ 10G Máy hiện sóng quang đơn chế độ / đa chế độ
U9110C-D có tốc độ đầy đủ 10G, hỗ trợ máy hiện sóng quang học đơn chế độ/đa chế độ, là giải pháp phân tích truyền thông kỹ thuật số mới nhất do Uwest Instrument đưa ra.Nó cung cấp một công cụ đo lý tưởng để sản xuất các thiết bị truyền thông quang học.
Kết quả của phép đo DCA U9110C-D không chỉ là dữ liệu thô mà còn là biểu đồ theo thời gian và biên độ, kiểm tra mặt nạ, kiểm tra thống kê, v.v.Nó cung cấp một tập hợp các Cài đặt kiểm tra chỉ báo giao tiếp, bao gồm khoảng thời gian, thời gian tăng, thời gian giảm, tỷ lệ phần trăm chéo, tỷ lệ tuyệt chủng, jitter và đo biên độ.Nó cũng bao gồm SDH/SONET, kiểm tra mặt nạ cho Gigabit Ethernet và các kiểm tra tuân thủ tiêu chuẩn đơn lẻ khác.
Giới thiệu chức năng:
1. Đo đa kênh: Một số biểu đồ mắt quang tốc độ đầy đủ 10G có chức năng đa kênh, có thể đo đồng thời biểu đồ mắt của nhiều nguồn tín hiệu quang.Điều này cho phép dễ dàng so sánh và phân tích để đánh giá sự khác biệt về hiệu suất giữa các nguồn tín hiệu khác nhau.
2. Đo lường và phân tích tự động: Biểu đồ mắt quang thường được trang bị chức năng đo và phân tích tự động, có thể tự động trích xuất các thông số chính của biểu đồ mắt và cung cấp báo cáo kết quả và phân tích biểu đồ.Điều này có thể đơn giản hóa quá trình thao tác của người dùng và nhận được kết quả đo nhanh chóng.
3. Băng thông và dung lượng lưu trữ cao: Đồ thị mắt quang tốc độ đầy đủ 10G có băng thông cao và không gian lưu trữ dung lượng lớn để đáp ứng yêu cầu lấy mẫu và lưu trữ tốc độ cao của tín hiệu quang tốc độ cao.Điều này đảm bảo tính toàn vẹn và chính xác của dữ liệu đo.
Sự chỉ rõ
|
Số mô hình |
bạn9110C-D |
|
Tỉ lệ tiêu chuẩn |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
Dung sai mẫu chính xác của phép đo(Lề) |
±3 % |
|
Tính năng hiển thị độ phân giải hình ảnh |
1024×768 pixel |
|
Hệ thống đo lường kỹ thuật số |
Hỗ trợ một phép đo kênh quang và làm mới các phép đo tùy chọn ba lần mỗi giây |
|
Chế độ thu tín hiệu |
Lấy mẫu (bình thường), phong bì, trung bình |
|
tiếng ồn RMS |
0,25mV |
|
Số lượng kênh lấy mẫu |
4: Chế độ đơn/đa chế độ tốc độ thấp 10G, chế độ đơn/đa chế độ tốc độ cao 10G |
|
Thời gian chuyển đổi hệ thống dọc |
Phụ thuộc vào số lượng kênh lấy mẫu |
|
Độ phân giải dọc |
14-bit |
|
Tiếng ồn RMS (tối đa) |
0,5mV |
|
Khuếch đại dạng sóng hệ thống ngang và giảm cơ sở thời gian quan sát |
0,5ps/div đến 1ms/div |
|
Độ chính xác về khoảng thời gian (chế độ jitter) |
0,25 giây |
|
Ví dụ Kích hoạt nguồn đồng hồ bên ngoài của hệ thống |
100mV,155~2500MHz |
|
Phạm vi mức kích hoạt |
±1.0V |
|
Phạm vi đầu vào kích hoạt |
±1.5V |
|
Cắt kích hoạt |
±1.5V: có thể điều chỉnh từ 5ms đến 100ms |
|
Giao diện truyền thông, quản lý mạng |
RJ45;Hỗ trợ Ethernet 10/100Mbps |
|
Nguồn điện (Bộ đổi nguồn bên ngoài) |
50Hz,5V,3A,6W |
|
Nhiệt độ môi trường xung quanh, độ ẩm tương đối |
Nhiệt độ từ -20oC đến +50oC và độ ẩm từ 20% đến 80% |
|
cửa hàng |
Nhiệt độ từ -40oC đến + 85oC và độ ẩm từ 5% đến 90% |
|
Đặc điểm vật lý Kích thước, trọng lượng |
Kích thước 235W×55H×255L (mm), trọng lượng < 2Kg |
