Thông tin chi tiết sản phẩm:
|
| Bước sóng hoạt động: | 1260～1650nm | Khả năng lặp lại: | .10,1 dB |
|---|---|---|---|
| thời gian chuyển đổi: | 5ms（Chuyển mạch tuần tự liền kề） | Loại sợi: | Đơn vị |
| Biểu mẫu kết nối: | FC/APC | cổng giám sát: | Cổng RS232, USB, Ethernet |
| Làm nổi bật: | Chuyển đổi quang đa kênh,Chuyển đổi quang tùy chỉnh,1650nm Optical Switch |
||

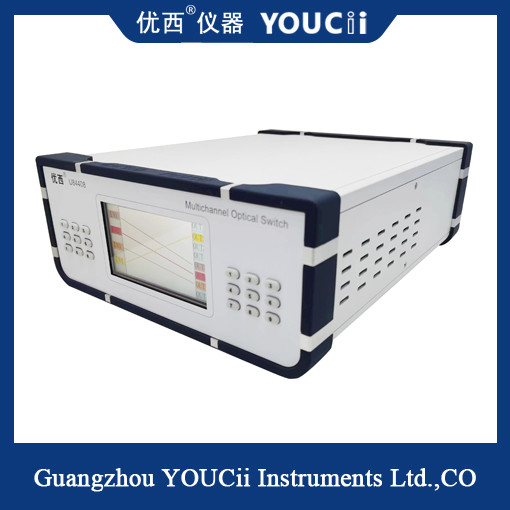

Công tắc quang đầu ra đa kênh có thể tùy chỉnh
Công tắc quang là một loại thiết bị điều khiển đường dẫn quang, có vai trò kiểm soát đường dẫn quang và chuyển đổi đường dẫn quang. Nó đóng một vai trò quan trọng trong các ứng dụng truyền thông quang.
Công tắc quang chủ yếu được sử dụng trong: giám sát quang đa kênh trong hệ thống truyền dẫn quang, chuyển đổi tự động nhiều nguồn sáng/bộ dò LAN và hệ thống giám sát động đa điểm cảm biến quang; Hệ thống kiểm tra quang được sử dụng để kiểm tra cáp quang, thiết bị quang, mạng và kỹ thuật hiện trường; Lắp đặt và điều chỉnh thiết bị quang. Công tắc quang 4 x 8 chuyển đổi bốn tuyến đầu vào thành một trong tám tuyến đầu ra.
Thông số kỹ thuật
| MODEL | U84408 |
| Bước sóng hoạt động | 1260 ～ 1650nm |
| Bước sóng kiểm tra | 1310nm / 1550 nm |
| Suy hao chèn | ≤1.7 dB |
| Độ lặp lại | ≤0.1 dB |
| Suy hao phản hồi | ≥45dB |
| Nhiễu xuyên âm | ≥50dB |
| Thời gian chuyển mạch | ≤5ms (Chuyển mạch tuần tự liền kề) |
| Loại sợi quang | Đơn mode |
| Dạng đầu nối | FC/APC |
| Cổng giám sát | RS232, USB, Cổng Ethernet |
| Nguồn điện làm việc | AC 220V |
| Nhiệt độ hoạt động | -5 ～ + 65℃ |
| Nhiệt độ bảo quản | -40 ～ + 85°C |

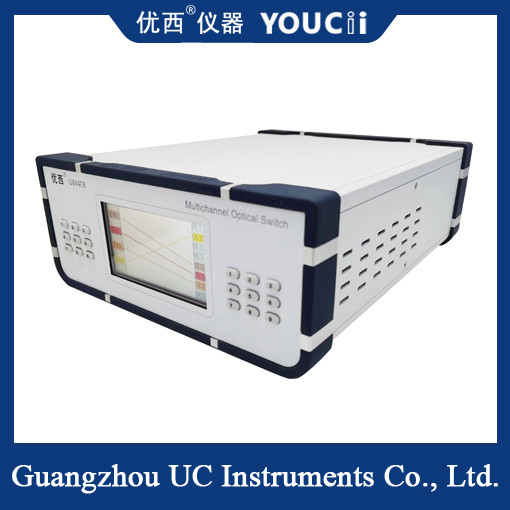

Mô tả bảng điều khiển phía trước
(1) Màn hình LCD: hiển thị thông tin kênh đầu vào và kênh đầu ra.
(2) Bàn phím: Phím trái tương ứng với kênh đầu vào (phím kênh đầu vào tùy chọn 1~4), phím phải tương ứng với kênh đầu ra (phím kênh đầu ra tùy chọn 1~8).
Mô tả bảng điều khiển phía sau
(1) Cổng nối tiếp RS232, giao diện USB, giao diện Ethernet RJ45: giao diện truyền thông thông tin dữ liệu giám sát thiết bị.
(2) Cổng nguồn AC INPUT: Kết nối với nguồn AC 220V.
(3) IN 1 đến IN 4: cổng đầu vào công tắc quang.
(4) OUT 1 đến OUT 8: ổ cắm đầu ra công tắc quang.
