Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Bước sóng hiệu chuẩn: | 850/980/1310/1490/1550/1610nm |
|---|---|---|---|
| Loại sợi ứng dụng: | Kích thước lõi SM và MM tiêu chuẩn lên tới 62,5 um | Độ tuyến tính (công suất): | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) |
| nhiệt độ lưu trữ: | -30 ~ +80℃ | Kích thước: | 37 mm W, 25 mm H, 115 mm D |
| Làm nổi bật: | Máy đo năng lượng quang học nhỏ,Máy đo công suất quang nhẹ |
||

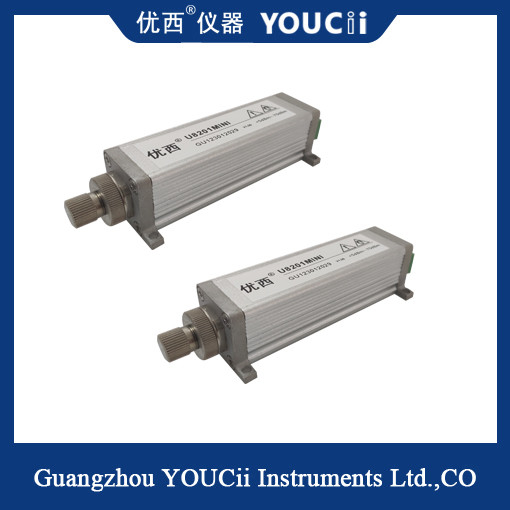

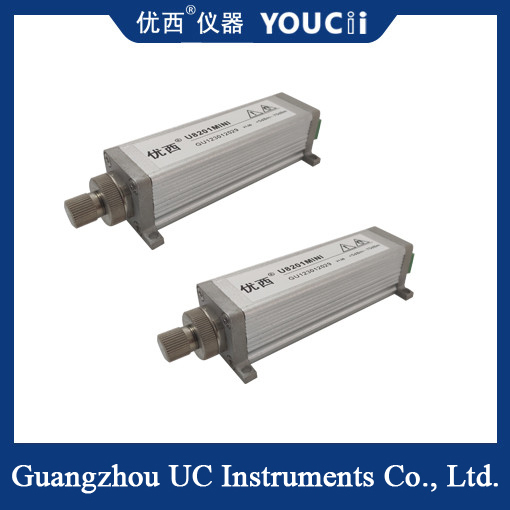

Máy đo công suất quang mini có trọng lượng nhẹ và nhỏ gọn
Mô-đun máy đo công suất quang UC8201MINI của Quảng Châu Uniwest sử dụng giao diện giao tiếp 6PIN, sử dụng ổ cắm phù hợp để giao tiếp với PC và hiển thị dữ liệu và đặt thông số thông qua phần mềm cấu hình.
Mô-đun máy đo công suất quang UC8201MINI có thể được sử dụng cho các ứng dụng đo lường quang học sợi quang nói chung như các thành phần ghép kênh phân chia theo bước sóng WD-division DWDM có độ chính xác cao, các thành phần mảng lưới dẫn sóng quang AWG, các thành phần PLC dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo lường quang học sợi quang khác. So với các mẫu máy đo công suất khác, UC8201MINI có các đặc điểm về hình dáng nhỏ gọn, đặc biệt thích hợp để lắp ráp vào các hệ thống lấy mẫu máy đo công suất quang đa kênh.
Điểm đặc trưng
Khởi động nhanh và độ chính xác đo cao.
Phạm vi đo công suất động rộng.
Nhiều lựa chọn về dải công suất và kênh.
Giao tiếp RS232, ổn định và nhỏ gọn.
Giá cả phải chăng.
|
MODEL |
UC8201MINI |
| Phần tử cảm biến | InGaAs |
| Dải bước sóng | 850 ~ 1700 nm |
| Bước sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Dải công suất (dBm) | +7 ~ -70 dBm |
|
Chu kỳ lấy mẫu công suất (Tốc độ) |
1 ms(1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62,5 um |
| Giao diện đầu vào quang | FC/PC hoặc FC/APC |
|
Độ không đảm bảo tuyệt đối (độ chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) |
|
Độ không đảm bảo tương đối (độ chính xác) ở điều kiện tham chiếu |
＜ 0.02 dB Điển hình |
| Độ tuyến tính (công suất) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| Suy hao phản hồi | ＞ 40 dB |
| Giao diện giao tiếp | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40℃ |
| Nhiệt độ bảo quản | -30 ~ +80℃ |
| Kích thước | 37 mm R, 25 mm C, 115 mm S |
| Trọng lượng | 0.5 kg |
