Thông tin chi tiết sản phẩm:
|
| Dải bước sóng: | 1525.00 ~ 1568.00 nm | Độ phân giải bước sóng: | 1 giờ chiều |
|---|---|---|---|
| Độ lặp lại bước sóng: | ± 15:00, bình thường ± 13:00 | điện ổn định: | ±0,005dB (15 phút) ±0,05 dB (24 giờ) |
| tuyến tính công suất: | ± 0,3dB | Cường độ tiếng ồn tương đối: | Giá trị điển hình < -135 dB |
| Làm nổi bật: | O Phạm vi quang phổ quét laser,Máy quang phổ quét laser 1360nm |
||
Phạm vi bước sóng của quang phổ quét laser băng tần O là 1260 ~ 1360nm

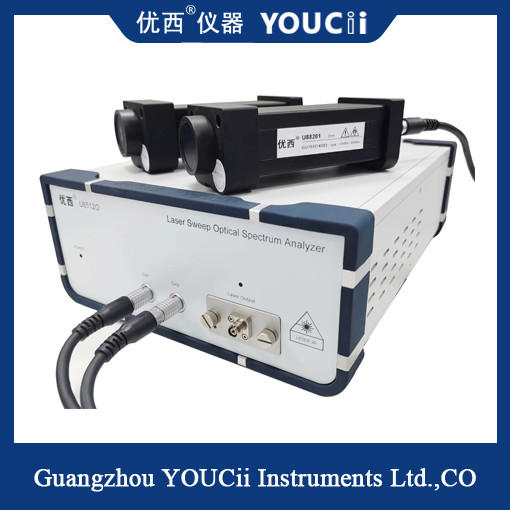

Máy phân tích quang phổ quét laser U8512 là một hệ thống kiểm tra thiết bị thụ động và phân tích quang phổ được điều khiển bởi PC. Nó chủ yếu được sử dụng cho các thành phần WDM thô, các thành phần WDM mật độ cao,Interleaver, AWG, WSS, OPM, thành phần DPSK và các công cụ đo lường và ứng dụng quang quang quang quang phổ biến khác.nó có thể là một nền tảng hệ thống thử nghiệm nguồn ánh sáng laser có thể điều chỉnh với độ chính xác bước sóng cao và chức năng quét nhanh.
Được trang bị phần mềm thử nghiệm PC, U8512 có thể xây dựng các mẫu thử nghiệm linh hoạt và tạo báo cáo thử nghiệm theo nhu cầu của khách hàng.Nó là một nền tảng thử nghiệm tốt trong quá trình điều chỉnh và giám sát đường quang của các thiết bị thụ độngChức năng quét nhanh của U8512 có thể trực tiếp hiển thị quang phổ của sản phẩm,và nguồn ánh sáng có thể điều chỉnh tích hợp và đồng hồ đo điện bên ngoài có thể được sử dụng riêng biệt hoặc cùng nhau để nhận ra chức năng của phân tích quang phổ quét.
|
Số mẫu |
U8512O |
|
Phạm vi bước sóng |
1525.00 ~ 1568.00 nm |
|
Năng lượng đầu ra |
13 dBm |
|
Độ phân giải bước sóng |
1.0 pm |
|
Độ chính xác bước sóng tuyệt đối |
± 10 giờ chiều, Typ. ± 5 giờ chiều |
|
Độ chính xác độ dài sóng tương đối |
± 17h, Typ. ± 2h |
|
Khả năng lặp lại bước sóng |
± 15:00, bình thường ± 13:00 |
|
Độ ổn định bước sóng |
± 5 giờ chiều (thường là 24 giờ ở nhiệt độ liên tục) |
|
Tốc độ điều chỉnh |
≤ 2 ms mỗi bước |
|
Sự ổn định năng lượng |
±0,005 dB (15 phút) ±0,05 dB (24 giờ) |
|
Khả năng lặp lại năng lượng |
± 0,05 dB |
|
Tính tuyến tính công suất |
± 0,3 dB |
|
Độ phẳng năng lượng |
0.3 dB; Giá trị điển hình là 0.05dB. |
|
Tỷ lệ từ chối chế độ cạnh |
≥ 40 dBm |
|
Độ cường độ tiếng ồn tương đối |
Giá trị điển hình < -135 dB |
|
Bộ điều hợp điện |
AC 100 ~ 240 V, 48 - 66 Hz, 100 VA tối đa. |
|
Giao diện hiển thị |
Giao diện điều khiển PC |
|
Kích thước tổng thể |
245 mm W, 105 mm H, 320 mm D |
