Thông tin chi tiết sản phẩm:
|
| Bước sóng hiệu chuẩn: | 850/980/1310/1490/1550/1610nm | Thời gian lấy mẫu: | 10 us (100KHz) |
|---|---|---|---|
| Dãy công suất: | +5 ~ -75dBm | Phương thức giao tiếp: | RS232, USB, RJ45 Kiểm soát bằng PC |
| Nhiệt độ hoạt động: | 0 ～ +40℃ | Mô hình: | U87248C |
| Làm nổi bật: | Máy đo điện quang nhanh 48 kênh,Máy đo năng lượng quang nhanh hiệu suất cao |
||

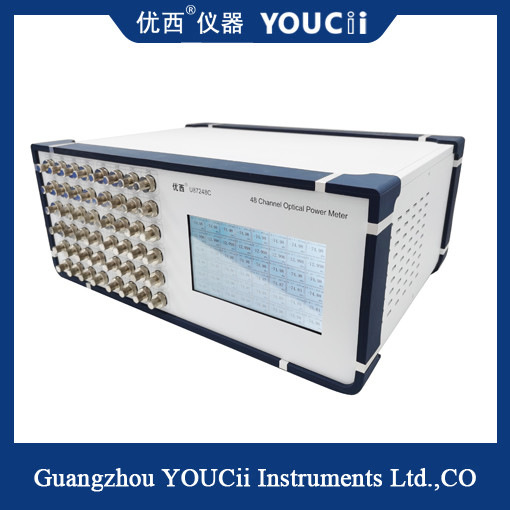

Máy đo công suất quang nhanh 48 kênh, Khởi động nhanh hiệu suất cao
Đề cương:
Máy đo công suất quang đa kênh, kích thước nhỏ, dễ mang theo. Máy đo công suất quang có thể được sử dụng cho các ứng dụng đo lường quang học sợi quang nói chung, các thành phần ghép kênh phân chia theo bước sóng WD-division multiplexing DWDM có độ chính xác cao, các thành phần mảng grating dẫn sóng quang AWG, các thành phần PLC dẫn sóng quang phẳng, WSS, OPM, DPSK, bộ khuếch đại quang EDFA và các ứng dụng đo lường quang học sợi quang khác. Đặc biệt thích hợp để lắp ráp thành hệ thống lấy mẫu máy đo công suất quang đa kênh.
Điểm đặc trưng:
1. Công suất quang đầu ra có thể được thiết lập nhanh chóng và chính xác. Thời gian ổn định điều khiển công suất quang nhỏ hơn 200 ms.
2. Máy đo công suất quang có độ chính xác cao tích hợp đảm bảo độ ổn định và chính xác của việc theo dõi công suất.
3. Kích thước nhỏ, cấu trúc nhỏ gọn, thao tác đơn giản, giao diện người dùng đồ họa trực quan, xem trước dữ liệu đa kênh, trạng thái kiểm tra trong nháy mắt.
Thông số kỹ thuật:
| Model # | U87248C | ||
| Phần tử cảm biến | InGaAs | ||
| Dải bước sóng | 850 ~ 1700 nm | ||
| Bước sóng hiệu chuẩn | 850 / 980 / 1310 / 1490 / 1510~1625 nm | ||
| Dải công suất | +5 ~ -75dBm | ||
| Chu kỳ lấy mẫu | 10 us (100KHz) | ||
| Loại sợi ứng dụng | SM và MM tiêu chuẩn lên đến kích thước lõi 62.5 um | ||
| Độ không đảm bảo (độ chính xác) | ± 4% (1200 nm ~ 1610 nm) | ||
| Độ không đảm bảo tương đối (độ chính xác) | ＜ 0.02 dB Điển hình | ||
| Độ tuyến tính (công suất) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) | ||
| Suy hao phản hồi | ＞40 dB | ||
| Giao diện truyền thông | RS232, USB,RJ45 Điều khiển bằng PC | ||
| Nhiệt độ hoạt động | 0 ～ +40℃ | ||
| Nhiệt độ bảo quản | -30 ～ +80℃ | ||
| Chu kỳ hiệu chuẩn lại | 2 năm | ||
| Kích thước | 235 mm R, 55mm C, 320 mm S | ||
| Khối lượng | 3.0 kg | ||
