Thông tin chi tiết sản phẩm:
|
| Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun)（dBm）: | 3~-12 | Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ: | 2 / 4 / 8 / 16 / 64 |
|---|---|---|---|
| Phạm vi đồng hồ điện đầu ra ((mVpp): | 800（Giá trị điển hình） | CML đồng hồ chênh lệch đầu ra xoay ((mVpp): | 200~800 |
| Tần số đồng hồ (28,1Gbps làm ví dụ) ((GHz): | 0.11~14.05 | Loại mô-đun thích nghi: | SFP28,SR,LR,BIDI |
| Làm nổi bật: | Công cụ khôi phục đồng hồ đa tần số,Công cụ khôi phục đồng hồ 100Gbps |
||

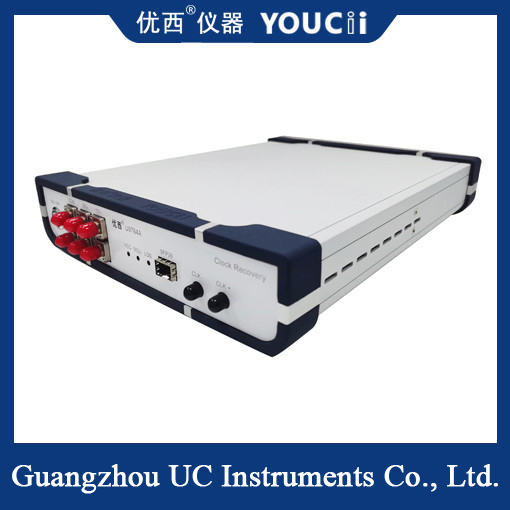

Công cụ khôi phục đồng hồ phân chia tần số đa 100Gbps
U9764A CDR (Clock Recovery Module) chủ yếu được sử dụng để cung cấp tín hiệu khôi phục đồng hồ trong môi trường thử nghiệm mà không kích hoạt đồng hồ,để sử dụng máy dao động lấy mẫu để kiểm tra sơ đồ mắt quang của thiết bịỨng dụng điển hình là thử nghiệm thiết bị mạng quang học hoặc sản phẩm BOB trong ứng dụng PON. Bởi vì thiết bị quang học tự nó không có đầu ra đồng hồ phân tần số,cần phải khôi phục lại tín hiệu đồng hồ để kích hoạt máy dao động lấy mẫu khi kiểm tra sơ đồ mắt quang học.
U9764A CDR có cổng quang SFP28, phù hợp với các mô-đun quang thông thường SFP28, SR,LR,BIDI và các mô-đun quang khác.Nó chỉ cần đầu nhận của mô-đun quang để chuyển đổi tín hiệu quang thành tín hiệu điện, và sau đó trích xuất và phát ra đồng hồ của tín hiệu điện.
Tên đầy đủ của CDR là Clock and Data Recovery.
1) để cung cấp tín hiệu đồng hồ cho mỗi mạch ở đầu máy thu.
2) để đánh giá tín hiệu nhận được, để tạo điều kiện cho việc khôi phục và xử lý sau đó của tín hiệu dữ liệu.
| Không. |
Các chỉ số kỹ thuật |
Tối đa | Khoảng phút |
đơn vị |
| 1 |
Phạm vi tốc độ dữ liệu |
28.1 | 25.6 | Gbps |
| 2 |
Phạm vi bước sóng |
1600 | 800 | nm |
| 3 |
Phạm vi đầu vào quang học (được xác định bởi độ nhạy của mô-đun) |
+3 | - 12 | dBm |
| 4 |
Tỷ lệ phân chia tần số đầu ra phục hồi đồng hồ |
2 / 4 / 8 / 16 / 64 | ||
| 5 |
Phạm vi đồng hồ điện đầu ra |
800 tgiá trị ypical) | mVpp | |
| 6 |
CML đồng hồ chênh lệch đầu ra dao động |
800 | 200 | mVpp |
| 7 |
Khả năng phát ra đồng hồ sẽ biến động ngẫu nhiên. |
800 | 300 | Fs |
| 8 |
Tần số đồng hồ (28,1Gbps như một ví dụ) |
14.05 | 0.11 | GHz |
| 9 |
Khám phá mất tín hiệu nội bộ (LOS) |
128 (quá nhiệm vụ) | 5 ((nhạy cảm) | mV |
| 10 |
Điện áp nguồn điện (điện áp đầu vào nguồn điện bên ngoài) |
5.5 | 4 | V |
| 11 |
Nhiệt độ hoạt động |
70 | 10 | °C |
| 12 |
Loại mô-đun thích nghi |
SFP28,SR,LR,BIDI | ||
