Thông tin chi tiết sản phẩm:
|
| Phần tử cảm biến: | InGaAs | Dải công suất (dBm): | +7 ~ -70 dBm |
|---|---|---|---|
| Độ tuyến tính (công suất): | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) | Lợi nhuận mất mát: | ＞ 40dB |
| thời gian hiệu chỉnh: | 2 năm | Cân nặng（kg）: | 0,5 |
| Làm nổi bật: | Máy đo năng lượng quang học nhỏ,Máy đo điện quang được xây dựng trong khung gầm |
||

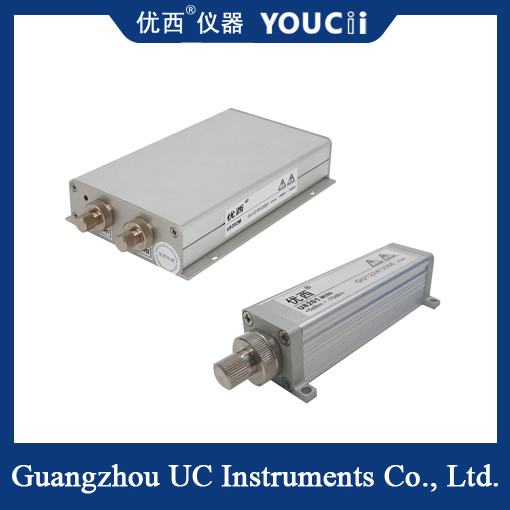

Máy đo công suất quang học mini được tích hợp trong khung gầm kênh tùy chỉnh
Khung bản
Mô-đun đo năng lượng quang học U8201MINI của Guangzhou Uniwest áp dụng giao diện giao tiếp 6PIN, sử dụng ổ cắm phù hợp để giao tiếp với máy tính,và hiển thị dữ liệu và thiết lập tham số thông qua phần mềm cấu hình.
Mô-đun đo công suất quang UC8201MINI có thể được sử dụng cho các thành phần DWDM đa phân WD chính xác cao, các thành phần AWG lưới dẫn sóng quang học,Các thành phần PLC dẫn sóng quang học phẳng, WSS, OPM, DPSK, bộ khuếch đại quang học EDFA và các ứng dụng đo quang quang quang phổ biến khác.UC8201MINI có đặc điểm hình dạng nhỏ gọn, đặc biệt phù hợp để lắp ráp vào các hệ thống lấy mẫu máy đo công suất quang đa kênh.
Phải.
Thử nghiệm thiết bị WDM, GFF, AWG, PLC
Đánh giá lỗ nhập, đo lường lỗ trở lại
️ Cảm biến sợi quang, thử nghiệm cáp sợi quang
Phân tán PMD chế độ phân cực và đo PDL mất mát phụ thuộc phân cực
¢ Xét nghiệm trong phòng thí nghiệm R & D về sợi quang, truyền thông
Thông số kỹ thuật
|
Mô hình sản phẩm |
U8201MINI |
| Các phần tử cảm biến | InGaAs |
| Phạm vi bước sóng | 850 ~ 1700 nm |
| Độ dài sóng hiệu chuẩn | 850/980/1310/1490/1550/1610 nm |
| Phạm vi công suất (dBm) | +7 ~ -70 dBm |
|
Thời gian lấy mẫu công suất (Tỷ lệ) |
1 ms ((1KHz) |
| Loại sợi ứng dụng | SM và MM tiêu chuẩn đến kích thước lõi 62.5 um |
| giao diện đầu vào quang học | FC/PC hoặc FC/APC |
|
Sự không chắc chắn tuyệt đối (chính xác) ở điều kiện tham chiếu |
± 4% (1200 nm ~ 1610 nm) |
|
Sự không chắc chắn tương đối (chính xác) ở điều kiện tham chiếu |
< 0,02 dB Thông thường |
| Tính tuyến tính (năng lượng) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5 ~ -50 dBm) |
| Lợi nhuận mất mát | > 40 dB |
| Giao diện truyền thông | RS232 |
| Thời gian hiệu chuẩn | 2 năm |
| Nhiệt độ hoạt động | 0 ~ +40°C |
| Nhiệt độ lưu trữ | -30 ~ +80°C |
| Kích thước | 37 mm W, 25 mm H, 115 mm D |
| Trọng lượng | 00,5 kg |
Mô hình mô tả
Phần trước Phần sau
