đo lường các thiết bị tốc độ khác nhau của 4 kênh 24,5 ~ 29Gb / S Bộ đo lỗi bit có thể điều chỉnh

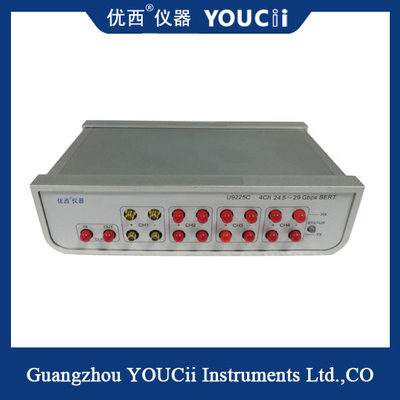

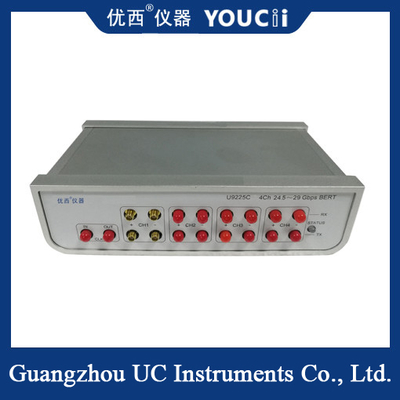

Máy phát mô hình xung U9225C 4 kênh 24,5 ~ 29,0 Gb / s (100Gb / s) và máy phát hiện lỗi có hiệu suất cao,linh hoạt và chi phí hiệu quả bốn kênh Pulse Pattern Generator và máy phát hiện lỗi có thể hoạt động từ 24 giờ.5 Gb / s đến 29 Gb / s mỗi kênh. 4 kênh 29,0 Gb / s làm cho tổng cộng lên đến hơn 100 Gb / s công suất thử nghiệm.Nó cũng là một giải pháp thử nghiệm Bit Error Rate độc lập kết hợp một bộ tổng hợp đồng hồ tốc độ đầy đủ nội bộ.

Kích thước nhỏ của nó cho phép nó được đặt gần thiết bị đang được thử nghiệm (DUT),nó cũng có thể được đặt xa hơn bằng cách sử dụng trình điều khiển TX trước và sau khi kiểm soát tính năng nhấn để bù đắp cho cáp và kết nối mất mátNó cũng có một tính năng chụp đường viền mắt tích hợp không phá hoại cùng với khả năng đo chiều cao và chiều rộng mắt nhanh chóng.

Đặc điểm

 Bốn kênh NRZ PPG và ED
 12,25-14,5 và 24,5-29 Gb/s
 JRMS điển hình là 1 ps và JPP là 6 ps
 PRBS 2 ^ 7, 9, 15, 23, 31
 Kiểm tra mắt
 Bộ tổng hợp đồng hồ nội bộ
 Kiểm soát PPM
 Khả năng đồng hồ có thể điều chỉnh
 Nhập đồng hồ bên ngoài
 Mức TX 200 đến 1100 mV PPDIFF
Trước và sau khi biểu đồ nhấn mạnh (6 dB)
 Điều chỉnh điểm chéo (35 đến 65%)

Thông số kỹ thuật
